Inbetriebnahmeleitfaden

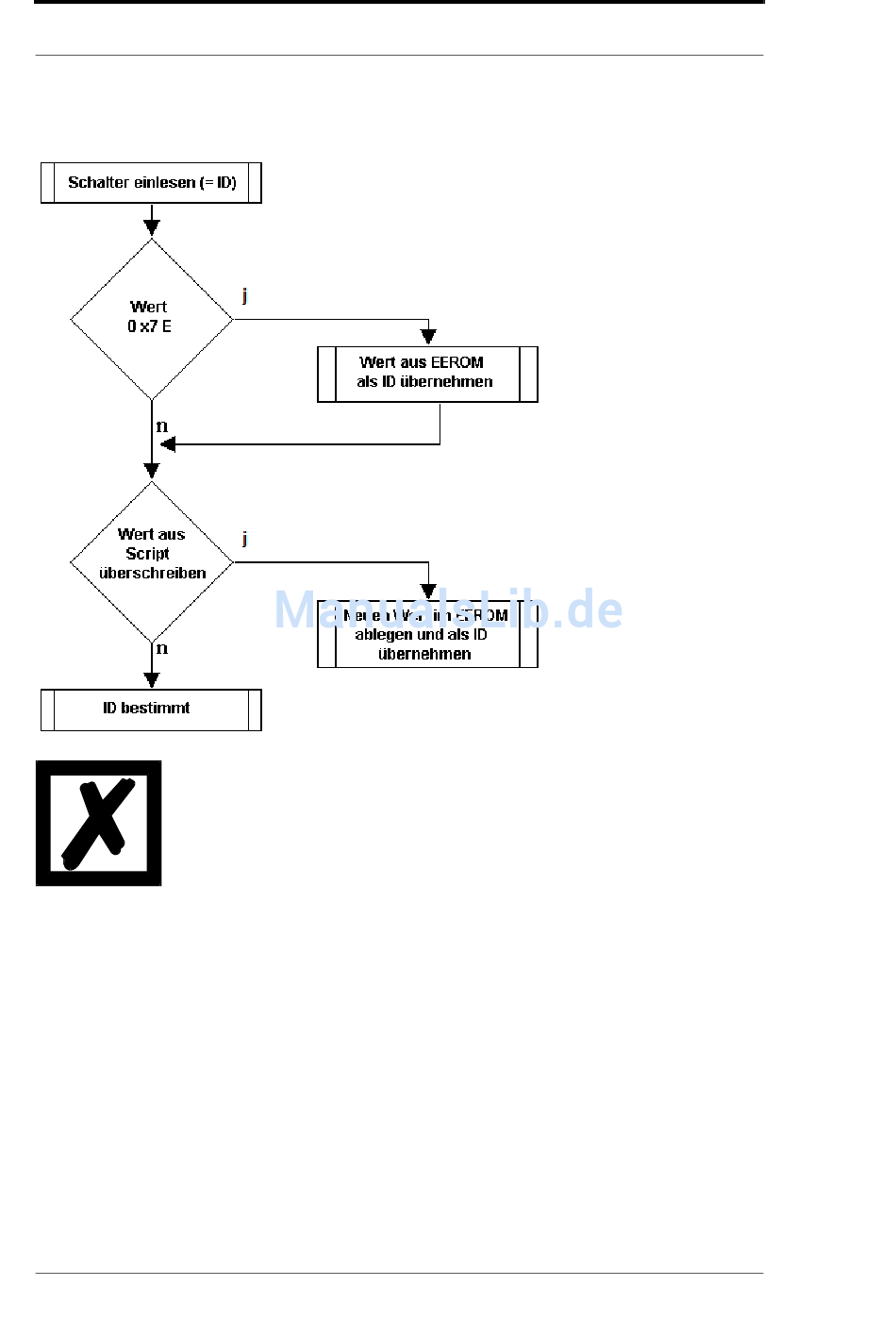

Flussdiagramm:
Achtung:
Die eingestellte PROFIBUS-Adresse muss mit der projektierten Adresse
übereinstimmen!
Sie wird nur beim Einschalten des Gateways eingelesen!

17.7 PROFIBUS-Anschluss

Verbinden Sie das Gerät mit dem PROFIBUS an der Schnittstelle mit der Bezeichnung
"PROFIBUS".

17.8 Ethernet-Anschluss

Verbinden Sie das Gerät mit dem Ethernet-Netzwerk an der Schnittstelle X5 mit der Bezeich-
nung „RJ45 Ethernet".
17.9 Anschluss des Prozessgerätes.
Zur Inbetriebnahme des Prozessgerätes lesen Sie bitte auch dessen Betriebsanleitung.
17.10 Versorgungsspannung anschließen
Schließen Sie bitte 10..33 V Gleichspannung an die dafür vorgesehenen Klemmen an.
60 UNIGATE
®
