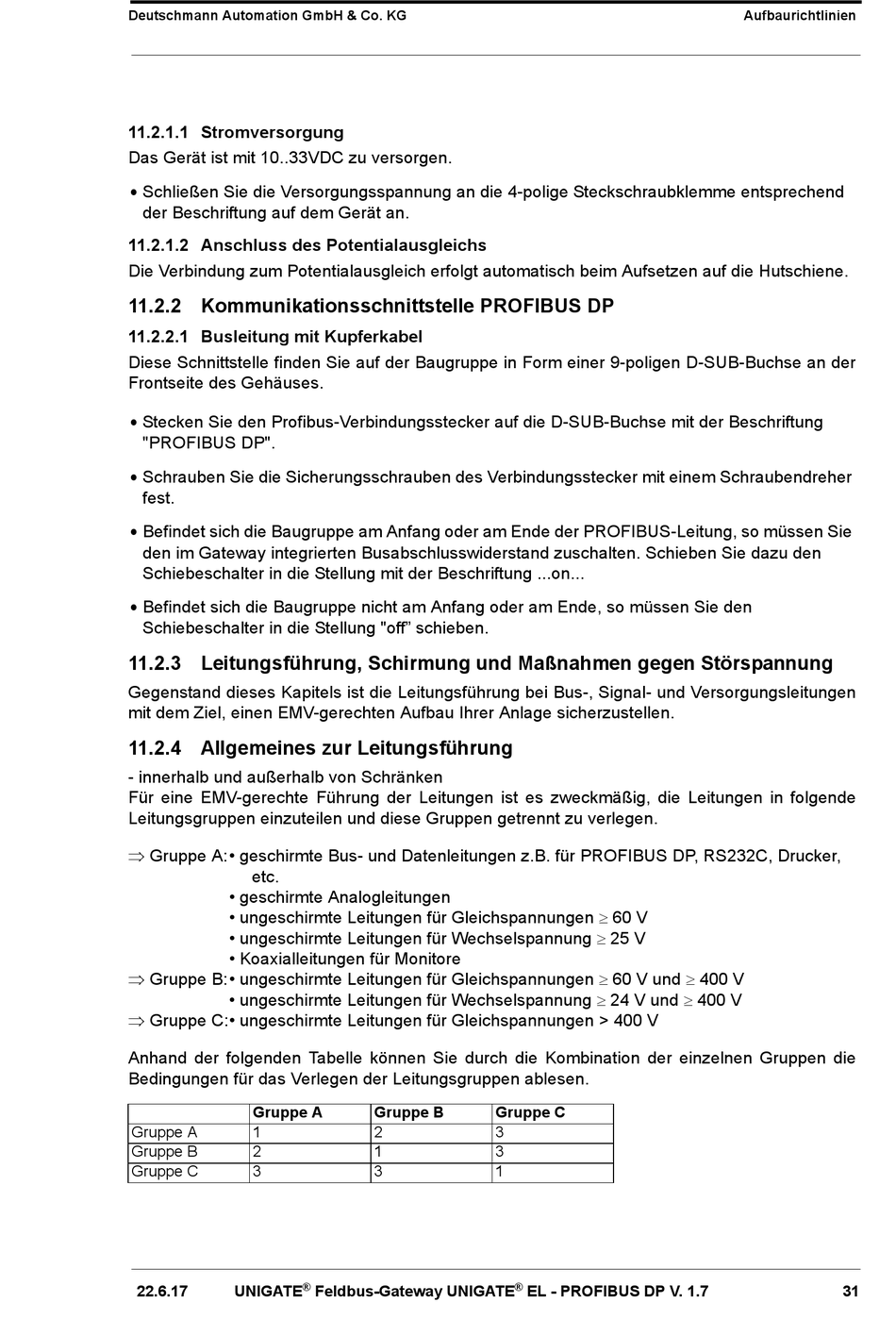

11.2.1.1 Stromversorgung
Das Gerät ist mit 10..33VDC zu versorgen.
•
Schließen Sie die Versorgungsspannung an die 4-polige Steckschraubklemme entsprechend
der Beschriftung auf dem Gerät an.
11.2.1.2 Anschluss des Potentialausgleichs
Die Verbindung zum Potentialausgleich erfolgt automatisch beim Aufsetzen auf die Hutschiene.
11.2.2 Kommunikationsschnittstelle PROFIBUS DP
11.2.2.1 Busleitung mit Kupferkabel
Diese Schnittstelle finden Sie auf der Baugruppe in Form einer 9-poligen D-SUB-Buchse an der
Frontseite des Gehäuses.
•
Stecken Sie den Profibus-Verbindungsstecker auf die D-SUB-Buchse mit der Beschriftung
"PROFIBUS DP".
•
Schrauben Sie die Sicherungsschrauben des Verbindungsstecker mit einem Schraubendreher
fest.
•
Befindet sich die Baugruppe am Anfang oder am Ende der PROFIBUS-Leitung, so müssen Sie
den im Gateway integrierten Busabschlusswiderstand zuschalten. Schieben Sie dazu den
Schiebeschalter in die Stellung mit der Beschriftung ...on...
•
Befindet sich die Baugruppe nicht am Anfang oder am Ende, so müssen Sie den
Schiebeschalter in die Stellung "off" schieben.
11.2.3 Leitungsführung, Schirmung und Maßnahmen gegen Störspannung
Gegenstand dieses Kapitels ist die Leitungsführung bei Bus-, Signal- und Versorgungsleitungen
mit dem Ziel, einen EMV-gerechten Aufbau Ihrer Anlage sicherzustellen.
11.2.4 Allgemeines zur Leitungsführung
- innerhalb und außerhalb von Schränken
Für eine EMV-gerechte Führung der Leitungen ist es zweckmäßig, die Leitungen in folgende
Leitungsgruppen einzuteilen und diese Gruppen getrennt zu verlegen.
Gruppe A:• geschirmte Bus- und Datenleitungen z.B. für PROFIBUS DP, RS232C, Drucker,
etc.
• geschirmte Analogleitungen
• ungeschirmte Leitungen für Gleichspannungen 60 V
• ungeschirmte Leitungen für Wechselspannung 25 V
• Koaxialleitungen für Monitore
Gruppe B:• ungeschirmte Leitungen für Gleichspannungen 60 V und 400 V
• ungeschirmte Leitungen für Wechselspannung 24 V und 400 V
Gruppe C:• ungeschirmte Leitungen für Gleichspannungen > 400 V
Anhand der folgenden Tabelle können Sie durch die Kombination der einzelnen Gruppen die
Bedingungen für das Verlegen der Leitungsgruppen ablesen.
Gruppe A
Gruppe A
1
Gruppe B
2
Gruppe C
3
22.6.17
UNIGATE
Gruppe B
2
1
3
®
Feldbus-Gateway UNIGATE
Gruppe C
3
3
1
®
EL - PROFIBUS DP V. 1.7
Aufbaurichtlinien
31
