Deutschmann Automation GmbH & Co. KG
4

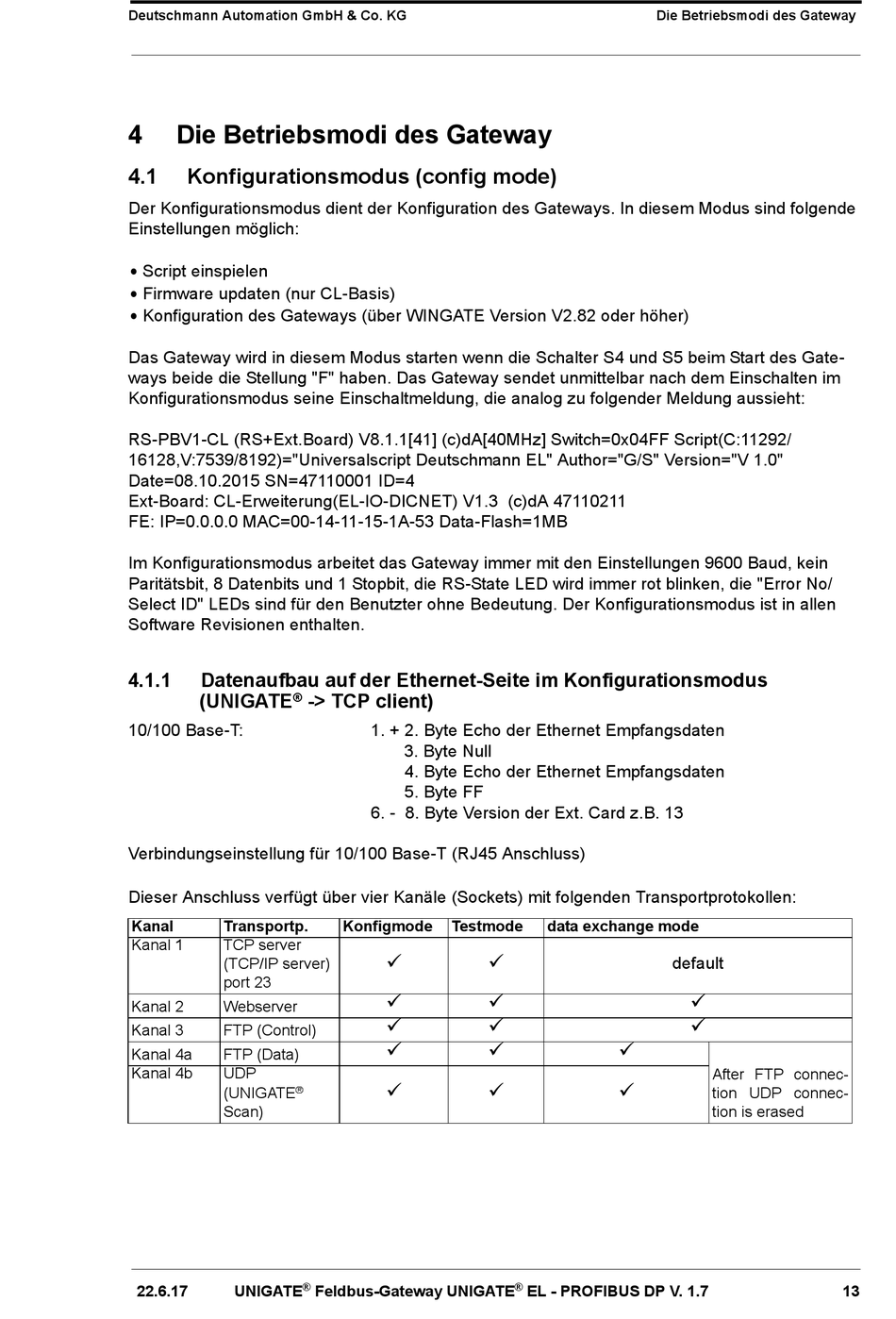

Die Betriebsmodi des Gateway
4.1
Konfigurationsmodus (config mode)
Der Konfigurationsmodus dient der Konfiguration des Gateways. In diesem Modus sind folgende
Einstellungen möglich:
•
Script einspielen
•
Firmware updaten (nur CL-Basis)
•
Konfiguration des Gateways (über WINGATE Version V2.82 oder höher)
Das Gateway wird in diesem Modus starten wenn die Schalter S4 und S5 beim Start des Gate-
ways beide die Stellung "F" haben. Das Gateway sendet unmittelbar nach dem Einschalten im
Konfigurationsmodus seine Einschaltmeldung, die analog zu folgender Meldung aussieht:
RS-PBV1-CL (RS+Ext.Board) V8.1.1[41] (c)dA[40MHz] Switch=0x04FF Script(C:11292/
16128,V:7539/8192)="Universalscript Deutschmann EL" Author="G/S" Version="V 1.0"
Date=08.10.2015 SN=47110001 ID=4
Ext-Board: CL-Erweiterung(EL-IO-DICNET) V1.3 (c)dA 47110211
FE: IP=0.0.0.0 MAC=00-14-11-15-1A-53 Data-Flash=1MB
Im Konfigurationsmodus arbeitet das Gateway immer mit den Einstellungen 9600 Baud, kein
Paritätsbit, 8 Datenbits und 1 Stopbit, die RS-State LED wird immer rot blinken, die "Error No/
Select ID" LEDs sind für den Benutzter ohne Bedeutung. Der Konfigurationsmodus ist in allen
Software Revisionen enthalten.
4.1.1
Datenaufbau auf der Ethernet-Seite im Konfigurationsmodus
(UNIGATE
®
10/100 Base-T:
Verbindungseinstellung für 10/100 Base-T (RJ45 Anschluss)
Dieser Anschluss verfügt über vier Kanäle (Sockets) mit folgenden Transportprotokollen:
Kanal
Transportp.
Kanal 1
TCP server
(TCP/IP server)
port 23
Kanal 2
Webserver
Kanal 3
FTP (Control)
Kanal 4a
FTP (Data)
Kanal 4b
UDP
(UNIGATE
®
Scan)
22.6.17
UNIGATE
-> TCP client)
1. + 2. Byte Echo der Ethernet Empfangsdaten
3. Byte Null
4. Byte Echo der Ethernet Empfangsdaten
5. Byte FF
6. - 8. Byte Version der Ext. Card z.B. 13
Konfigmode
Testmode
®
Feldbus-Gateway UNIGATE
Die Betriebsmodi des Gateway
data exchange mode
®
EL - PROFIBUS DP V. 1.7
default
After FTP connec-
tion UDP connec-
tion is erased
13
