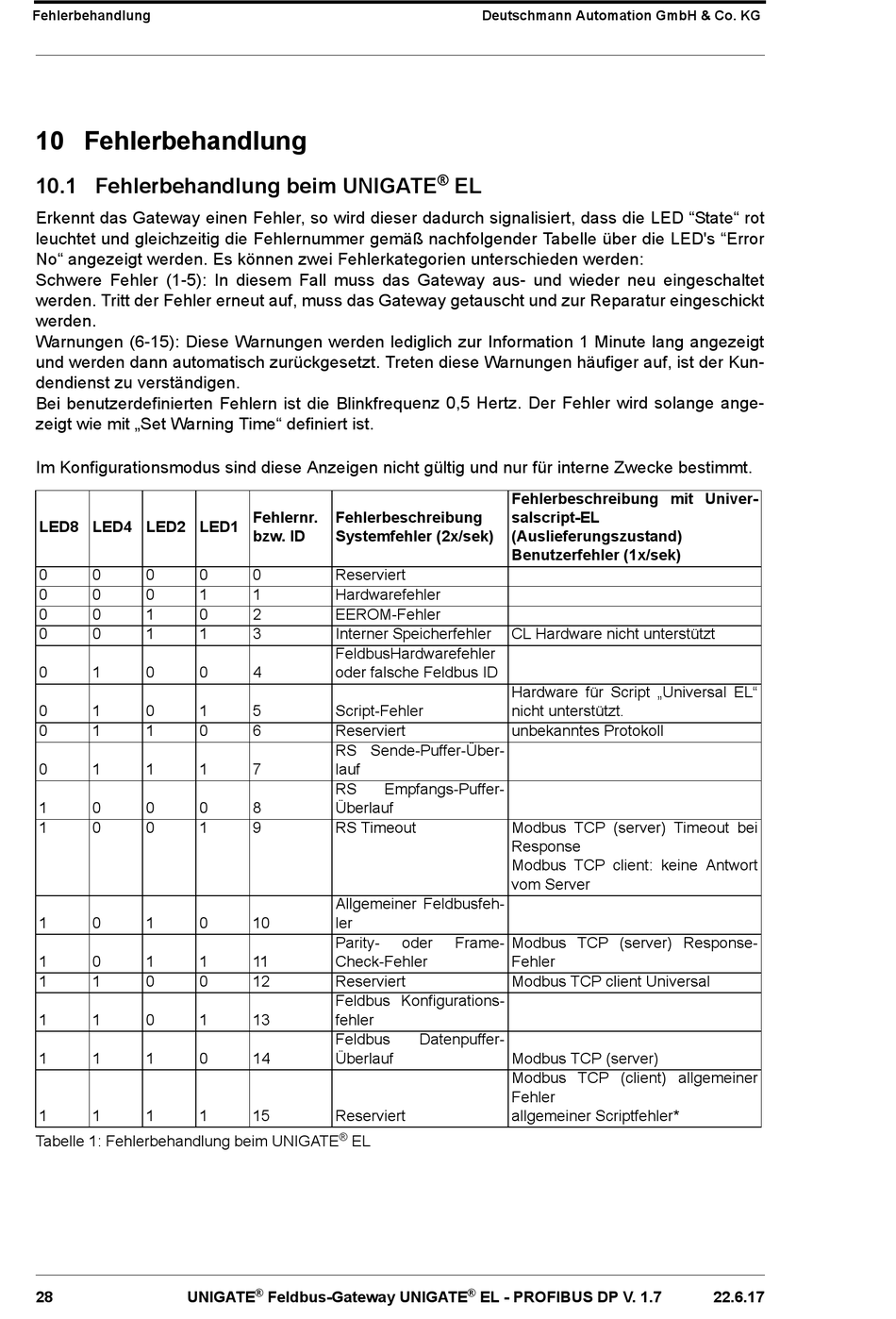

10 Fehlerbehandlung
10.1 Fehlerbehandlung beim UNIGATE
Erkennt das Gateway einen Fehler, so wird dieser dadurch signalisiert, dass die LED "State" rot
leuchtet und gleichzeitig die Fehlernummer gemäß nachfolgender Tabelle über die LED's "Error
No" angezeigt werden. Es können zwei Fehlerkategorien unterschieden werden:
Schwere Fehler (1-5): In diesem Fall muss das Gateway aus- und wieder neu eingeschaltet
werden. Tritt der Fehler erneut auf, muss das Gateway getauscht und zur Reparatur eingeschickt
werden.
Warnungen (6-15): Diese Warnungen werden lediglich zur Information 1 Minute lang angezeigt
und werden dann automatisch zurückgesetzt. Treten diese Warnungen häufiger auf, ist der Kun-
dendienst zu verständigen.
Bei benutzerdefinierten Fehlern ist die Blinkfrequenz 0,5 Hertz. Der Fehler wird solange ange-
zeigt wie mit „Set Warning Time" definiert ist.
Im Konfigurationsmodus sind diese Anzeigen nicht gültig und nur für interne Zwecke bestimmt.
LED8 LED4 LED2 LED1
0
0
0
0
0
0
0
1
0
0
1
0
0
0
1
1
0
1
0
0
0
1
0
1
0
1
1
0
0
1
1
1
1
0
0
0
1
0
0
1
1
0
1
0
1
0
1
1
1
1
0
0
1
1
0
1
1
1
1
0
1
1
1
1
Tabelle 1: Fehlerbehandlung beim UNIGATE
28
UNIGATE
Fehlernr.
Fehlerbeschreibung
bzw. ID
Systemfehler (2x/sek)
0
Reserviert
1
Hardwarefehler
2
EEROM-Fehler
3
Interner Speicherfehler
FeldbusHardwarefehler
4
oder falsche Feldbus ID
5
Script-Fehler
6
Reserviert
RS Sende-Puffer-Über-
7
lauf
RS
Empfangs-Puffer-
8
Überlauf
9
RS Timeout
Allgemeiner Feldbusfeh-
10
ler
Parity-
oder
11
Check-Fehler
12
Reserviert
Feldbus Konfigurations-
13
fehler
Feldbus
Datenpuffer-
14
Überlauf
15
Reserviert
®
EL
®
Feldbus-Gateway UNIGATE
Deutschmann Automation GmbH & Co. KG
®
EL
Fehlerbeschreibung mit Univer-
salscript-EL
(Auslieferungszustand)
Benutzerfehler (1x/sek)
CL Hardware nicht unterstützt
Hardware für Script „Universal EL"
nicht unterstützt.
unbekanntes Protokoll
Modbus TCP (server) Timeout bei
Response
Modbus TCP client: keine Antwort
vom Server
Frame-
Modbus TCP (server) Response-
Fehler
Modbus TCP client Universal
Modbus TCP (server)
Modbus TCP (client) allgemeiner
Fehler
allgemeiner Scriptfehler*
®
EL - PROFIBUS DP V. 1.7
22.6.17
