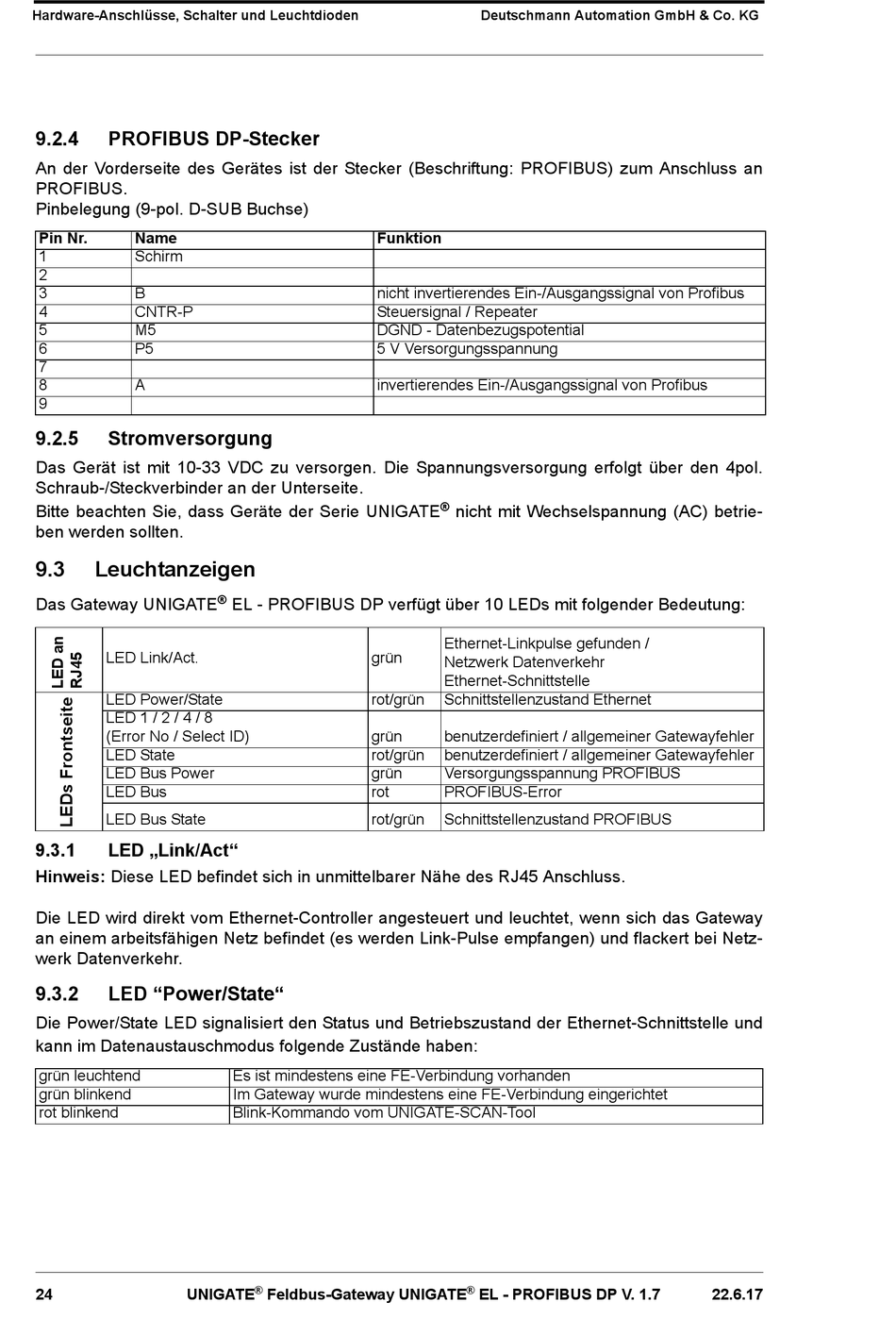

Hardware-Anschlüsse, Schalter und Leuchtdioden
9.2.4
PROFIBUS DP-Stecker
An der Vorderseite des Gerätes ist der Stecker (Beschriftung: PROFIBUS) zum Anschluss an
PROFIBUS.
Pinbelegung (9-pol. D-SUB Buchse)
Pin Nr.
Name
1
Schirm
2
3
B
4
CNTR-P
5
M5
6
P5
7
8
A
9
9.2.5
Stromversorgung
Das Gerät ist mit 10-33 VDC zu versorgen. Die Spannungsversorgung erfolgt über den 4pol.
Schraub-/Steckverbinder an der Unterseite.
Bitte beachten Sie, dass Geräte der Serie UNIGATE
ben werden sollten.
9.3
Leuchtanzeigen
Das Gateway UNIGATE
LED Link/Act.
LED Power/State
LED 1 / 2 / 4 / 8
(Error No / Select ID)
LED State
LED Bus Power
LED Bus
LED Bus State
9.3.1
LED „Link/Act"
Hinweis: Diese LED befindet sich in unmittelbarer Nähe des RJ45 Anschluss.
Die LED wird direkt vom Ethernet-Controller angesteuert und leuchtet, wenn sich das Gateway
an einem arbeitsfähigen Netz befindet (es werden Link-Pulse empfangen) und flackert bei Netz-
werk Datenverkehr.
9.3.2
LED "Power/State"
Die Power/State LED signalisiert den Status und Betriebszustand der Ethernet-Schnittstelle und
kann im Datenaustauschmodus folgende Zustände haben:
grün leuchtend
grün blinkend
rot blinkend
24
UNIGATE
Funktion
nicht invertierendes Ein-/Ausgangssignal von Profibus
Steuersignal / Repeater
DGND - Datenbezugspotential
5 V Versorgungsspannung
invertierendes Ein-/Ausgangssignal von Profibus
®
EL - PROFIBUS DP verfügt über 10 LEDs mit folgender Bedeutung:
grün
rot/grün
grün
rot/grün
grün
rot
rot/grün
Es ist mindestens eine FE-Verbindung vorhanden
Im Gateway wurde mindestens eine FE-Verbindung eingerichtet
Blink-Kommando vom UNIGATE-SCAN-Tool
®
Feldbus-Gateway UNIGATE
Deutschmann Automation GmbH & Co. KG
®
nicht mit Wechselspannung (AC) betrie-
Ethernet-Linkpulse gefunden /
Netzwerk Datenverkehr
Ethernet-Schnittstelle
Schnittstellenzustand Ethernet
benutzerdefiniert / allgemeiner Gatewayfehler
benutzerdefiniert / allgemeiner Gatewayfehler
Versorgungsspannung PROFIBUS
PROFIBUS-Error
Schnittstellenzustand PROFIBUS
®
EL - PROFIBUS DP V. 1.7
22.6.17
