Deutschmann Automation GmbH & Co. KG
15.3.8

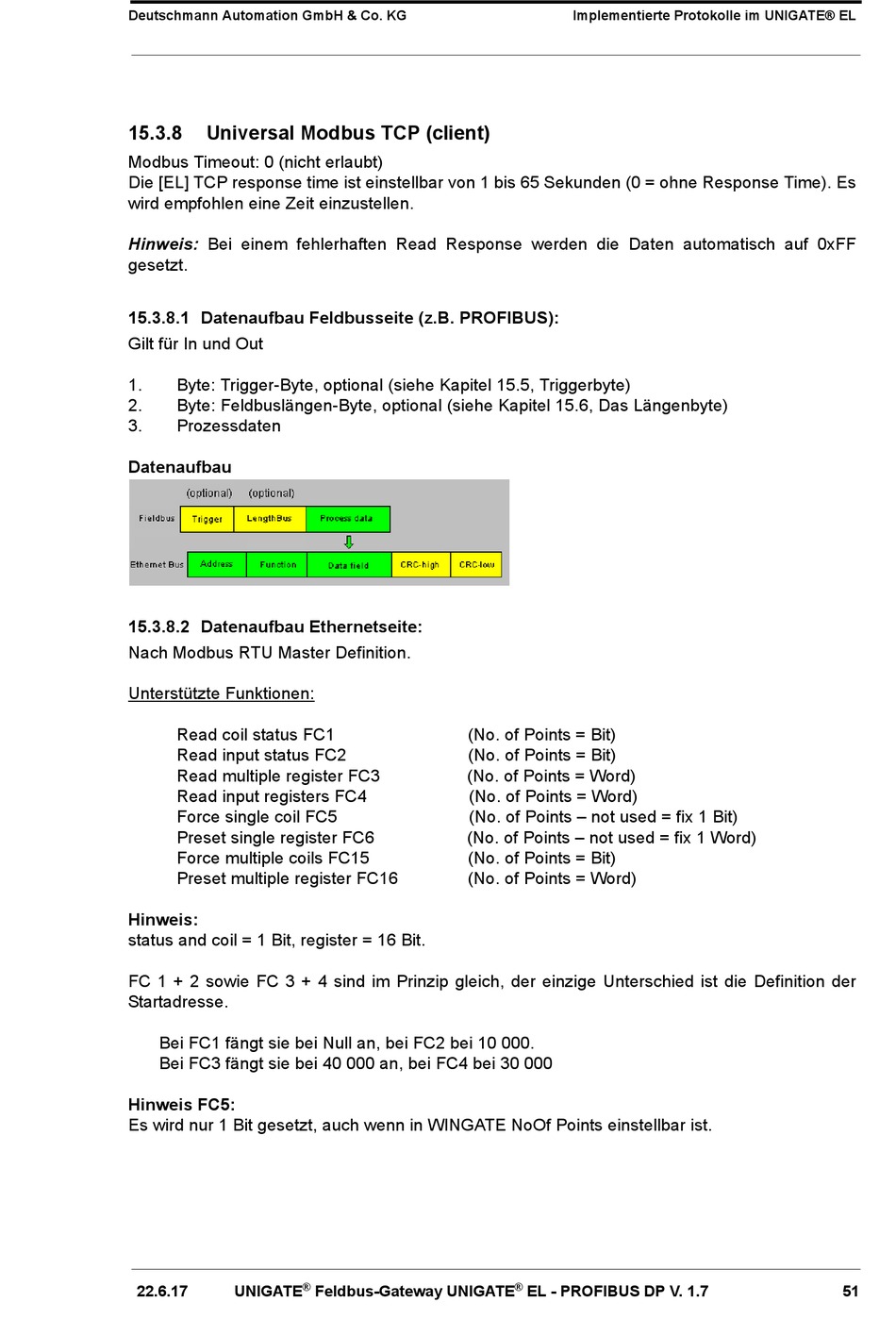

Universal Modbus TCP (client)
Modbus Timeout: 0 (nicht erlaubt)
Die [EL] TCP response time ist einstellbar von 1 bis 65 Sekunden (0 = ohne Response Time). Es
wird empfohlen eine Zeit einzustellen.
Hinweis: Bei einem fehlerhaften Read Response werden die Daten automatisch auf 0xFF
gesetzt.
15.3.8.1 Datenaufbau Feldbusseite (z.B. PROFIBUS):
Gilt für In und Out
1.
Byte: Trigger-Byte, optional (siehe Kapitel 15.5, Triggerbyte)
2.
Byte: Feldbuslängen-Byte, optional (siehe Kapitel 15.6, Das Längenbyte)
3.
Prozessdaten
Datenaufbau
15.3.8.2 Datenaufbau Ethernetseite:
Nach Modbus RTU Master Definition.
Unterstützte Funktionen:
Read coil status FC1
Read input status FC2
Read multiple register FC3
Read input registers FC4
Force single coil FC5
Preset single register FC6
Force multiple coils FC15
Preset multiple register FC16
Hinweis:
status and coil = 1 Bit, register = 16 Bit.
FC 1 + 2 sowie FC 3 + 4 sind im Prinzip gleich, der einzige Unterschied ist die Definition der
Startadresse.
Bei FC1 fängt sie bei Null an, bei FC2 bei 10 000.
Bei FC3 fängt sie bei 40 000 an, bei FC4 bei 30 000
Hinweis FC5:
Es wird nur 1 Bit gesetzt, auch wenn in WINGATE NoOf Points einstellbar ist.
22.6.17
UNIGATE
(No. of Points = Bit)
(No. of Points = Bit)
(No. of Points = Word)
(No. of Points = Word)
(No. of Points – not used = fix 1 Bit)
(No. of Points – not used = fix 1 Word)
(No. of Points = Bit)
(No. of Points = Word)
®
Feldbus-Gateway UNIGATE
Implementierte Protokolle im UNIGATE® EL
®
EL - PROFIBUS DP V. 1.7
51
