Funktionsweise des Systems
7

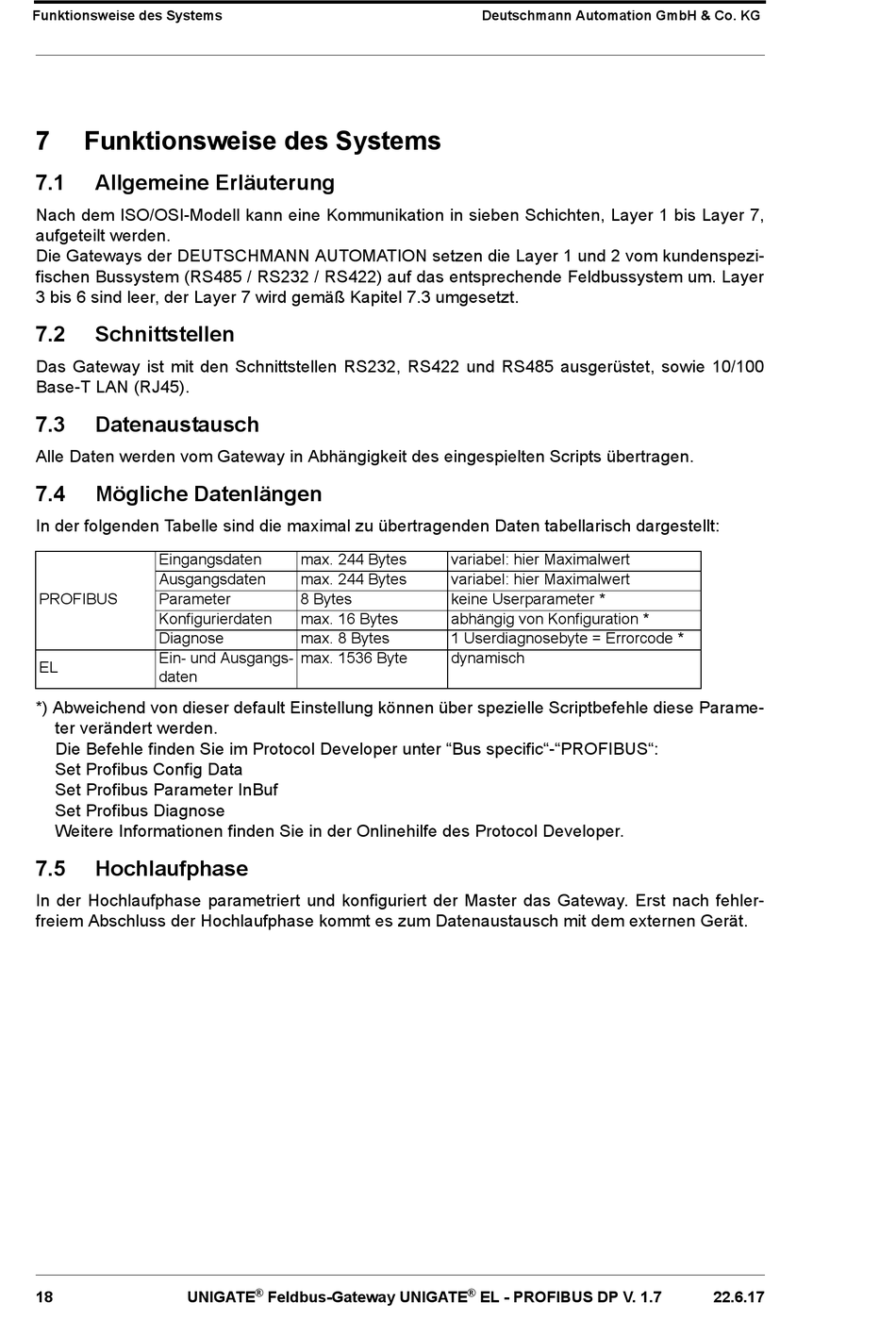

Funktionsweise des Systems
7.1
Allgemeine Erläuterung
Nach dem ISO/OSI-Modell kann eine Kommunikation in sieben Schichten, Layer 1 bis Layer 7,
aufgeteilt werden.
Die Gateways der DEUTSCHMANN AUTOMATION setzen die Layer 1 und 2 vom kundenspezi-
fischen Bussystem (RS485 / RS232 / RS422) auf das entsprechende Feldbussystem um. Layer
3 bis 6 sind leer, der Layer 7 wird gemäß Kapitel 7.3 umgesetzt.
7.2
Schnittstellen
Das Gateway ist mit den Schnittstellen RS232, RS422 und RS485 ausgerüstet, sowie 10/100
Base-T LAN (RJ45).
7.3
Datenaustausch
Alle Daten werden vom Gateway in Abhängigkeit des eingespielten Scripts übertragen.
7.4
Mögliche Datenlängen
In der folgenden Tabelle sind die maximal zu übertragenden Daten tabellarisch dargestellt:
Eingangsdaten
Ausgangsdaten
PROFIBUS
Parameter
Konfigurierdaten
Diagnose
Ein- und Ausgangs-
EL
daten
*) Abweichend von dieser default Einstellung können über spezielle Scriptbefehle diese Parame-
ter verändert werden.
Die Befehle finden Sie im Protocol Developer unter "Bus specific"-"PROFIBUS":
Set Profibus Config Data
Set Profibus Parameter InBuf
Set Profibus Diagnose
Weitere Informationen finden Sie in der Onlinehilfe des Protocol Developer.
7.5
Hochlaufphase
In der Hochlaufphase parametriert und konfiguriert der Master das Gateway. Erst nach fehler-
freiem Abschluss der Hochlaufphase kommt es zum Datenaustausch mit dem externen Gerät.
18
UNIGATE
max. 244 Bytes
max. 244 Bytes
8 Bytes
max. 16 Bytes
max. 8 Bytes
max. 1536 Byte
®
Feldbus-Gateway UNIGATE
Deutschmann Automation GmbH & Co. KG
variabel: hier Maximalwert
variabel: hier Maximalwert
keine Userparameter *
abhängig von Konfiguration *
1 Userdiagnosebyte = Errorcode *
dynamisch
®
EL - PROFIBUS DP V. 1.7
22.6.17
