Weitere Informationen finden Sie in Bild 2.
Universal Modbus

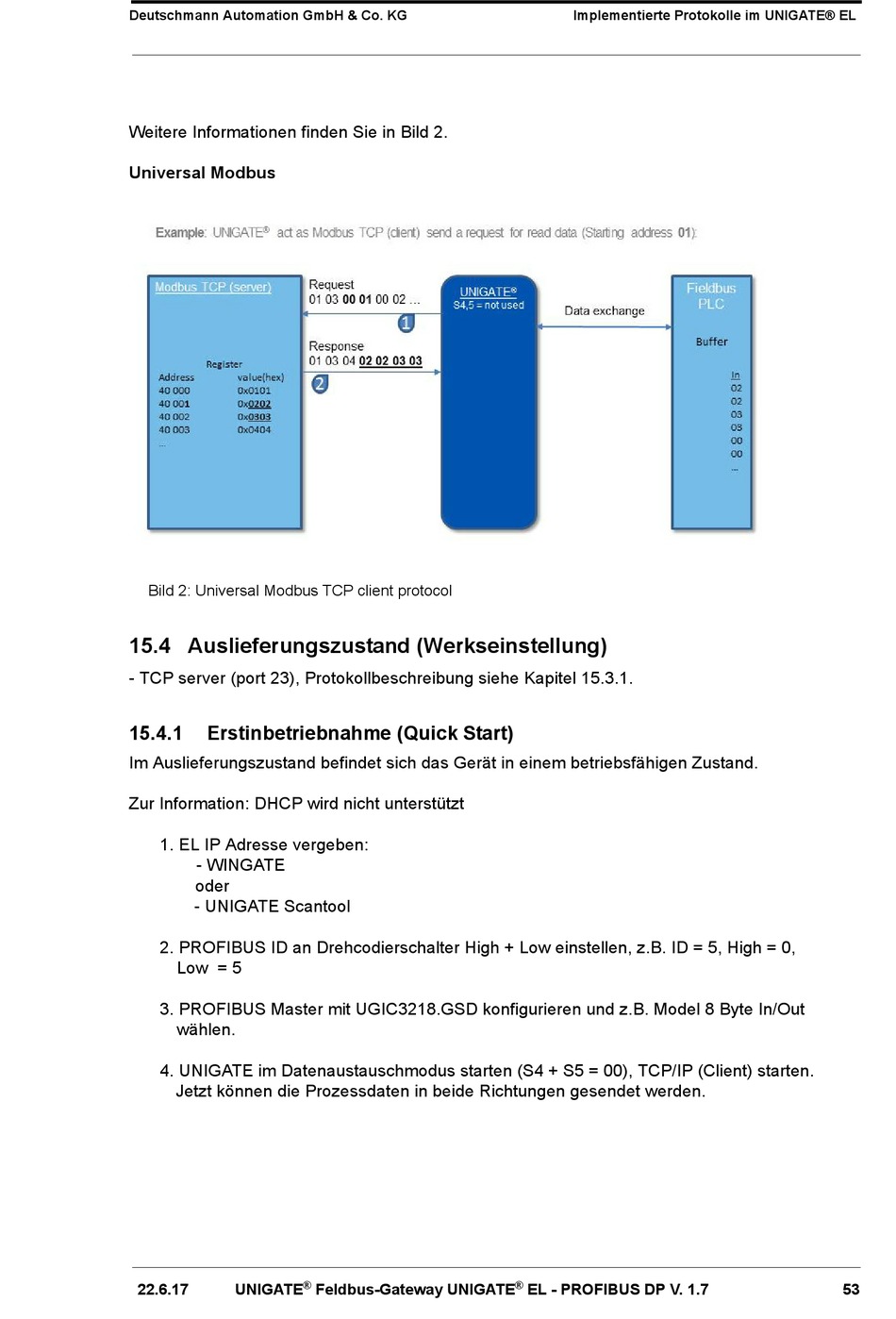

Bild 2: Universal Modbus TCP client protocol

15.4 Auslieferungszustand (Werkseinstellung)

- TCP server (port 23), Protokollbeschreibung siehe Kapitel 15.3.1.
15.4.1

Erstinbetriebnahme (Quick Start)

Im Auslieferungszustand befindet sich das Gerät in einem betriebsfähigen Zustand.
Zur Information: DHCP wird nicht unterstützt

1. EL IP Adresse vergeben:
- WINGATE
oder
- UNIGATE Scantool
2. PROFIBUS ID an Drehcodierschalter High + Low einstellen, z.B. ID = 5, High = 0, 
Low = 5
3. PROFIBUS Master mit UGIC3218.GSD konfigurieren und z.B. Model 8 Byte In/Out 
wählen. 
4. UNIGATE im Datenaustauschmodus starten (S4 + S5 = 00), TCP/IP (Client) starten. 
Jetzt können die Prozessdaten in beide Richtungen gesendet werden.
