Italiano

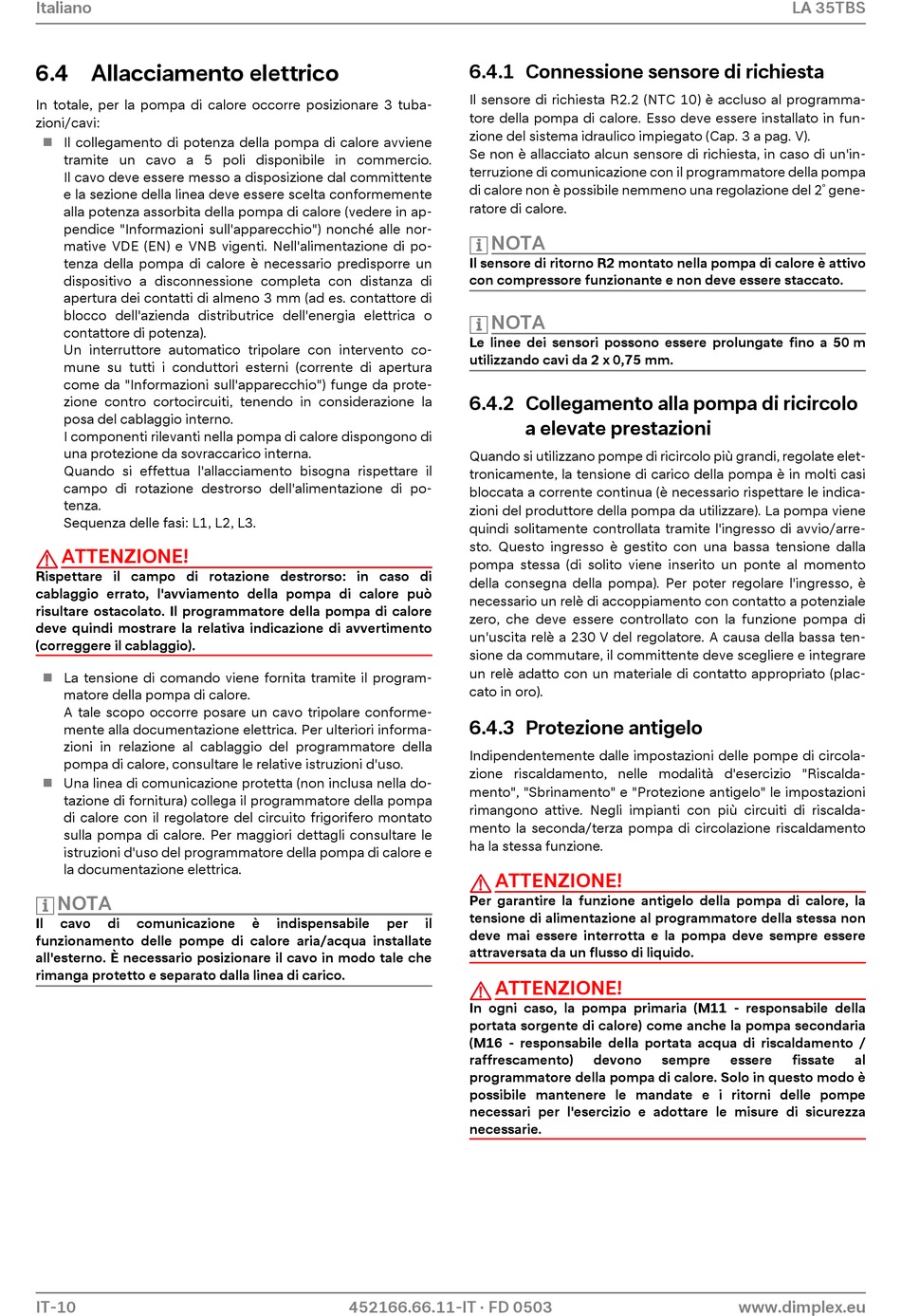

6.4 Allacciamento elettrico

In totale, per la pompa di calore occorre posizionare 3 tuba-
zioni/cavi:
Il collegamento di potenza della pompa di calore avviene

tramite un cavo a 5 poli disponibile in commercio.
Il cavo deve essere messo a disposizione dal committente
e la sezione della linea deve essere scelta conformemente
alla potenza assorbita della pompa di calore (vedere in ap-
pendice "Informazioni sull'apparecchio") nonché alle nor-
mative VDE (EN) e VNB vigenti. Nell'alimentazione di po-
tenza della pompa di calore è necessario predisporre un
dispositivo a disconnessione completa con distanza di
apertura dei contatti di almeno 3 mm (ad es. contattore di
blocco dell'azienda distributrice dell'energia elettrica o
contattore di potenza).
Un interruttore automatico tripolare con intervento co-
mune su tutti i conduttori esterni (corrente di apertura
come da "Informazioni sull'apparecchio") funge da prote-
zione contro cortocircuiti, tenendo in considerazione la
posa del cablaggio interno.
I componenti rilevanti nella pompa di calore dispongono di
una protezione da sovraccarico interna.
Quando si effettua l'allacciamento bisogna rispettare il
campo di rotazione destrorso dell'alimentazione di po-
tenza.
Sequenza delle fasi: L1, L2, L3.
ATTENZIONE!
Rispettare il campo di rotazione destrorso: in caso di
cablaggio errato, l'avviamento della pompa di calore può
risultare ostacolato. Il programmatore della pompa di calore
deve quindi mostrare la relativa indicazione di avvertimento
(correggere il cablaggio).
La tensione di comando viene fornita tramite il program-

matore della pompa di calore.
A tale scopo occorre posare un cavo tripolare conforme-
mente alla documentazione elettrica. Per ulteriori informa-
zioni in relazione al cablaggio del programmatore della
pompa di calore, consultare le relative istruzioni d'uso.
 Una linea di comunicazione protetta (non inclusa nella do-
tazione di fornitura) collega il programmatore della pompa
di calore con il regolatore del circuito frigorifero montato
sulla pompa di calore. Per maggiori dettagli consultare le
istruzioni d'uso del programmatore della pompa di calore e
la documentazione elettrica.
NOTA
Il cavo di comunicazione
funzionamento delle pompe di calore aria/acqua installate
all'esterno. È necessario posizionare il cavo in modo tale che
rimanga protetto e separato dalla linea di carico.
IT-10
è indispensabile per
452166.66.11-IT · FD 0503
6.4.1 Connessione sensore di richiesta
Il sensore di richiesta R2.2 (NTC 10) è accluso al programma-
tore della pompa di calore. Esso deve essere installato in fun-
zione del sistema idraulico impiegato (Cap. 3 a pag. V).
Se non è allacciato alcun sensore di richiesta, in caso di un'in-
terruzione di comunicazione con il programmatore della pompa
di calore non è possibile nemmeno una regolazione del 2˚ gene-
ratore di calore.
NOTA
Il sensore di ritorno R2 montato nella pompa di calore è attivo
con compressore funzionante e non deve essere staccato.
NOTA
Le linee dei sensori possono essere prolungate fino a 50 m
utilizzando cavi da 2 x 0,75 mm.
6.4.2 Collegamento alla pompa di ricircolo
a elevate prestazioni
Quando si utilizzano pompe di ricircolo più grandi, regolate elet-
tronicamente, la tensione di carico della pompa è in molti casi
bloccata a corrente continua (è necessario rispettare le indica-
zioni del produttore della pompa da utilizzare). La pompa viene
quindi solitamente controllata tramite l'ingresso di avvio/arre-
sto. Questo ingresso è gestito con una bassa tensione dalla
pompa stessa (di solito viene inserito un ponte al momento
della consegna della pompa). Per poter regolare l'ingresso, è
necessario un relè di accoppiamento con contatto a potenziale
zero, che deve essere controllato con la funzione pompa di
un'uscita relè a 230 V del regolatore. A causa della bassa ten-
sione da commutare, il committente deve scegliere e integrare
un relè adatto con un materiale di contatto appropriato (plac-
cato in oro).

6.4.3 Protezione antigelo

Indipendentemente dalle impostazioni delle pompe di circola-
zione riscaldamento, nelle modalità d'esercizio "Riscalda-
mento", "Sbrinamento" e "Protezione antigelo" le impostazioni
rimangono attive. Negli impianti con più circuiti di riscalda-
mento la seconda/terza pompa di circolazione riscaldamento
ha la stessa funzione.
ATTENZIONE!
Per garantire la funzione antigelo della pompa di calore, la
tensione di alimentazione al programmatore della stessa non
il
deve mai essere interrotta e la pompa deve sempre essere
attraversata da un flusso di liquido.
ATTENZIONE!
In ogni caso, la pompa primaria (M11 - responsabile della
portata sorgente di calore) come anche la pompa secondaria
(M16 - responsabile della portata acqua di riscaldamento /
raffrescamento) devono
programmatore della pompa di calore. Solo in questo modo è
possibile mantenere le mandate e i ritorni delle pompe
necessari per l'esercizio e adottare le misure di sicurezza
necessarie.
LA 35TBS
sempre essere fissate
