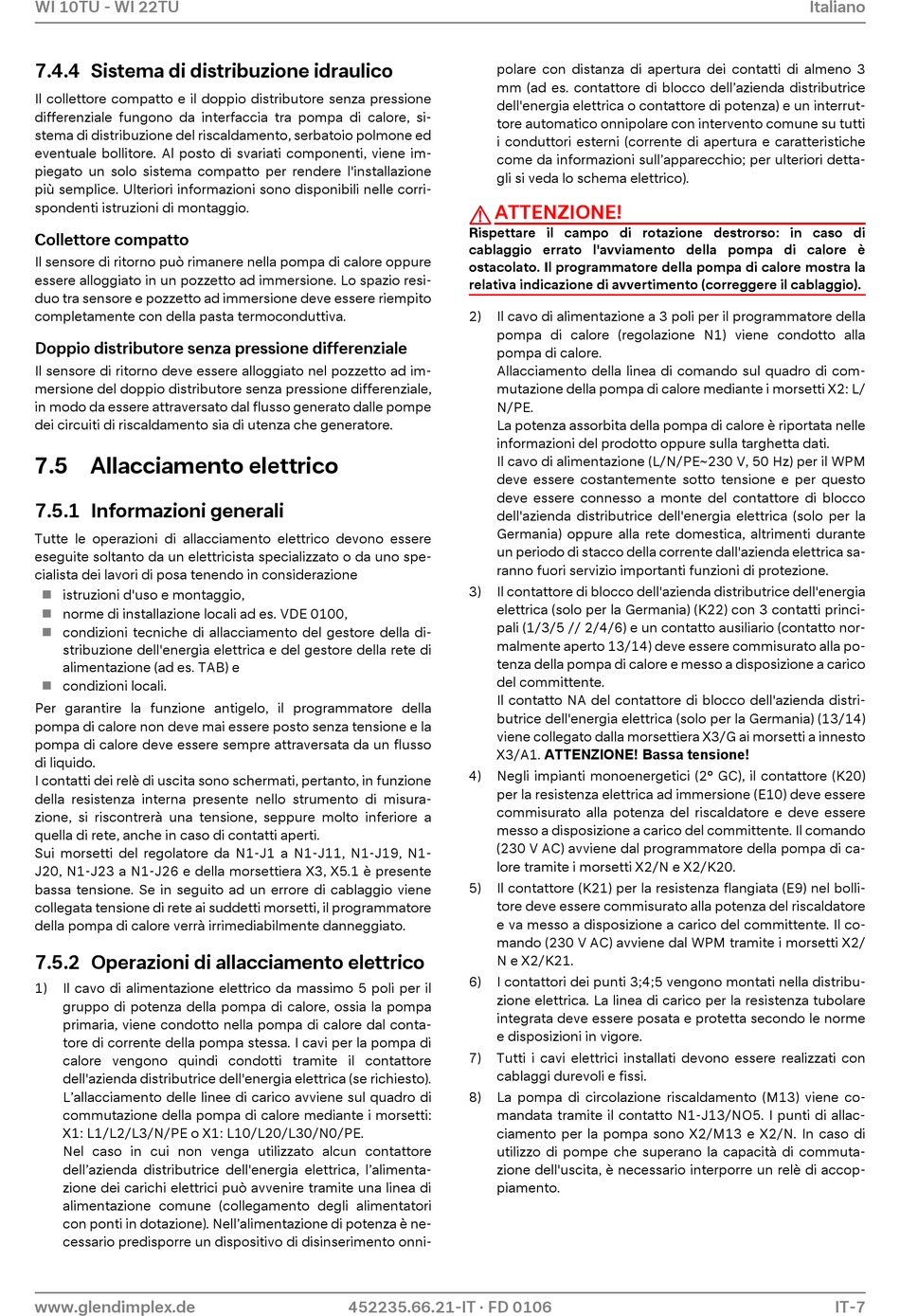

WI 10TU - WI 22TU
7.4.4 Sistema di distribuzione idraulico
Il collettore compatto e il doppio distributore senza pressione
differenziale fungono da interfaccia tra pompa di calore, si-
stema di distribuzione del riscaldamento, serbatoio polmone ed
eventuale bollitore. Al posto di svariati componenti, viene im-
piegato un solo sistema compatto per rendere l'installazione
più semplice. Ulteriori informazioni sono disponibili nelle corri-
spondenti istruzioni di montaggio.
Collettore compatto
Il sensore di ritorno può rimanere nella pompa di calore oppure
essere alloggiato in un pozzetto ad immersione. Lo spazio resi-
duo tra sensore e pozzetto ad immersione deve essere riempito
completamente con della pasta termoconduttiva.
Doppio distributore senza pressione differenziale
Il sensore di ritorno deve essere alloggiato nel pozzetto ad im-
mersione del doppio distributore senza pressione differenziale,
in modo da essere attraversato dal flusso generato dalle pompe
dei circuiti di riscaldamento sia di utenza che generatore.

7.5 Allacciamento elettrico

7.5.1 Informazioni generali
Tutte le operazioni di allacciamento elettrico devono essere
eseguite soltanto da un elettricista specializzato o da uno spe-
cialista dei lavori di posa tenendo in considerazione
istruzioni d'uso e montaggio,

norme di installazione locali ad es. VDE 0100,

condizioni tecniche di allacciamento del gestore della di-

stribuzione dell'energia elettrica e del gestore della rete di
alimentazione (ad es. TAB) e
 condizioni locali.
Per garantire la funzione antigelo, il programmatore della
pompa di calore non deve mai essere posto senza tensione e la
pompa di calore deve essere sempre attraversata da un flusso
di liquido.
I contatti dei relè di uscita sono schermati, pertanto, in funzione
della resistenza interna presente nello strumento di misura-
zione, si riscontrerà una tensione, seppure molto inferiore a
quella di rete, anche in caso di contatti aperti.
Sui morsetti del regolatore da N1-J1 a N1-J11, N1-J19, N1-
J20, N1-J23 a N1-J26 e della morsettiera X3, X5.1 è presente
bassa tensione. Se in seguito ad un errore di cablaggio viene
collegata tensione di rete ai suddetti morsetti, il programmatore
della pompa di calore verrà irrimediabilmente danneggiato.
7.5.2 Operazioni di allacciamento elettrico
1) Il cavo di alimentazione elettrico da massimo 5 poli per il
gruppo di potenza della pompa di calore, ossia la pompa
primaria, viene condotto nella pompa di calore dal conta-
tore di corrente della pompa stessa. I cavi per la pompa di
calore vengono quindi condotti tramite il contattore
dell'azienda distributrice dell'energia elettrica (se richiesto).
L'allacciamento delle linee di carico avviene sul quadro di
commutazione della pompa di calore mediante i morsetti:
X1: L1/L2/L3/N/PE o X1: L10/L20/L30/N0/PE.
Nel caso in cui non venga utilizzato alcun contattore
dell'azienda distributrice dell'energia elettrica, l'alimenta-
zione dei carichi elettrici può avvenire tramite una linea di
alimentazione comune (collegamento degli alimentatori
con ponti in dotazione). Nell'alimentazione di potenza è ne-
cessario predisporre un dispositivo di disinserimento onni-
www.glendimplex.de
polare con distanza di apertura dei contatti di almeno 3
mm (ad es. contattore di blocco dell'azienda distributrice
dell'energia elettrica o contattore di potenza) e un interrut-
tore automatico onnipolare con intervento comune su tutti
i conduttori esterni (corrente di apertura e caratteristiche
come da informazioni sull'apparecchio; per ulteriori detta-
gli si veda lo schema elettrico).
ATTENZIONE!
Rispettare il campo di rotazione destrorso: in caso di
cablaggio errato l'avviamento della pompa di calore è
ostacolato. Il programmatore della pompa di calore mostra la
relativa indicazione di avvertimento (correggere il cablaggio).
2) Il cavo di alimentazione a 3 poli per il programmatore della
pompa di calore (regolazione N1) viene condotto alla
pompa di calore.
Allacciamento della linea di comando sul quadro di com-
mutazione della pompa di calore mediante i morsetti X2: L/
N/PE.
La potenza assorbita della pompa di calore è riportata nelle
informazioni del prodotto oppure sulla targhetta dati.
Il cavo di alimentazione (L/N/PE~230 V, 50 Hz) per il WPM
deve essere costantemente sotto tensione e per questo
deve essere connesso a monte del contattore di blocco
dell'azienda distributrice dell'energia elettrica (solo per la
Germania) oppure alla rete domestica, altrimenti durante
un periodo di stacco della corrente dall'azienda elettrica sa-
ranno fuori servizio importanti funzioni di protezione.
3) Il contattore di blocco dell'azienda distributrice dell'energia
elettrica (solo per la Germania) (K22) con 3 contatti princi-
pali (1/3/5 // 2/4/6) e un contatto ausiliario (contatto nor-
malmente aperto 13/14) deve essere commisurato alla po-
tenza della pompa di calore e messo a disposizione a carico
del committente.
Il contatto NA del contattore di blocco dell'azienda distri-
butrice dell'energia elettrica (solo per la Germania) (13/14)
viene collegato dalla morsettiera X3/G ai morsetti a innesto
X3/A1. ATTENZIONE! Bassa tensione!
4) Negli impianti monoenergetici (2° GC), il contattore (K20)
per la resistenza elettrica ad immersione (E10) deve essere
commisurato alla potenza del riscaldatore e deve essere
messo a disposizione a carico del committente. Il comando
(230 V AC) avviene dal programmatore della pompa di ca-
lore tramite i morsetti X2/N e X2/K20.
5) Il contattore (K21) per la resistenza flangiata (E9) nel bolli-
tore deve essere commisurato alla potenza del riscaldatore
e va messo a disposizione a carico del committente. Il co-
mando (230 V AC) avviene dal WPM tramite i morsetti X2/
N e X2/K21.
6) I contattori dei punti 3;4;5 vengono montati nella distribu-
zione elettrica. La linea di carico per la resistenza tubolare
integrata deve essere posata e protetta secondo le norme
e disposizioni in vigore.
7) Tutti i cavi elettrici installati devono essere realizzati con
cablaggi durevoli e fissi.
8) La pompa di circolazione riscaldamento (M13) viene co-
mandata tramite il contatto N1-J13/NO5. I punti di allac-
ciamento per la pompa sono X2/M13 e X2/N. In caso di
utilizzo di pompe che superano la capacità di commuta-
zione dell'uscita, è necessario interporre un relè di accop-
piamento.
452235.66.21-IT · FD 0106
Italiano
IT-7
