Italiano
7.5.4 Sistema di distribuzione idraulico
Il collettore compatto e il doppio distributore senza pressione
differenziale fungono da interfaccia tra pompa di calore, si-
stema di distribuzione del riscaldamento, serbatoio polmone ed
eventuale bollitore. Al posto di svariati componenti, viene im-
piegato un solo sistema compatto per rendere l'installazione
più semplice. Ulteriori informazioni sono disponibili nelle corri-
spondenti istruzioni di montaggio.
Collettore compatto
Il sensore di ritorno può rimanere nella pompa di calore oppure
essere alloggiato in un pozzetto ad immersione. Lo spazio resi-
duo tra sensore e pozzetto ad immersione deve essere riempito
completamente con della pasta termoconduttiva.
Doppio distributore senza pressione differenziale
Il sensore di ritorno deve essere alloggiato nel pozzetto ad im-
mersione del doppio distributore senza pressione differenziale,
in modo da essere attraversato dal flusso generato dalle pompe
dei circuiti di riscaldamento sia di generazione che di utenza.

7.6 Allacciamento elettrico

7.6.1 Informazioni generali
Tutte le operazioni di allacciamento elettrico devono essere
eseguite soltanto da un elettricista specializzato o da uno spe-
cialista dei lavori di posa tenendo in considerazione:
 istruzioni d'uso e montaggio,
 norme di installazione locali ad es. VDE 0100
 condizioni tecniche di allacciamento del gestore della distri-
buzione dell'energia elettrica e del gestore della rete di ali-
mentazione (ad es. TAB) e
 condizioni locali.
Per garantire la funzione antigelo, il programmatore della
pompa di calore non deve mai essere posto senza tensione e la
pompa di calore deve essere sempre attraversata da un flusso
di liquido.
I contatti dei relè di uscita sono schermati, pertanto, in funzione
della resistenza interna presente nello strumento di misura-
zione, si riscontrerà una tensione, seppure molto inferiore a
quella di rete, anche in caso di contatti aperti.
Sui morsetti del regolatore da N1-J1 a N1-J11, da N1-J19 a N1-
J20, da N1-J23 a N1-J26 e della morsettiera X3 è presente
bassa tensione. Se in seguito ad un errore di cablaggio viene
collegata tensione di rete ai suddetti morsetti, il programmatore
della pompa di calore verrà irrimediabilmente danneggiato.
NOTA
Durante le operazioni di allacciamento del quadro di comando
tenere conto che le linee di carico e le linee di segnale devono
essere inserite separatamente nel quadro di comando. A
questo proposito utilizzare gli appositi ingressi sul quadro di
comando (vedere Fig. 7.3 a pag. 8).
Anche in caso di operazioni di cablaggio all'interno del quadro
di comando, posare sempre separatamente le linee di carico e
di segnale.
IT-8
Alimentazione linea
di segnale
bassa tensione

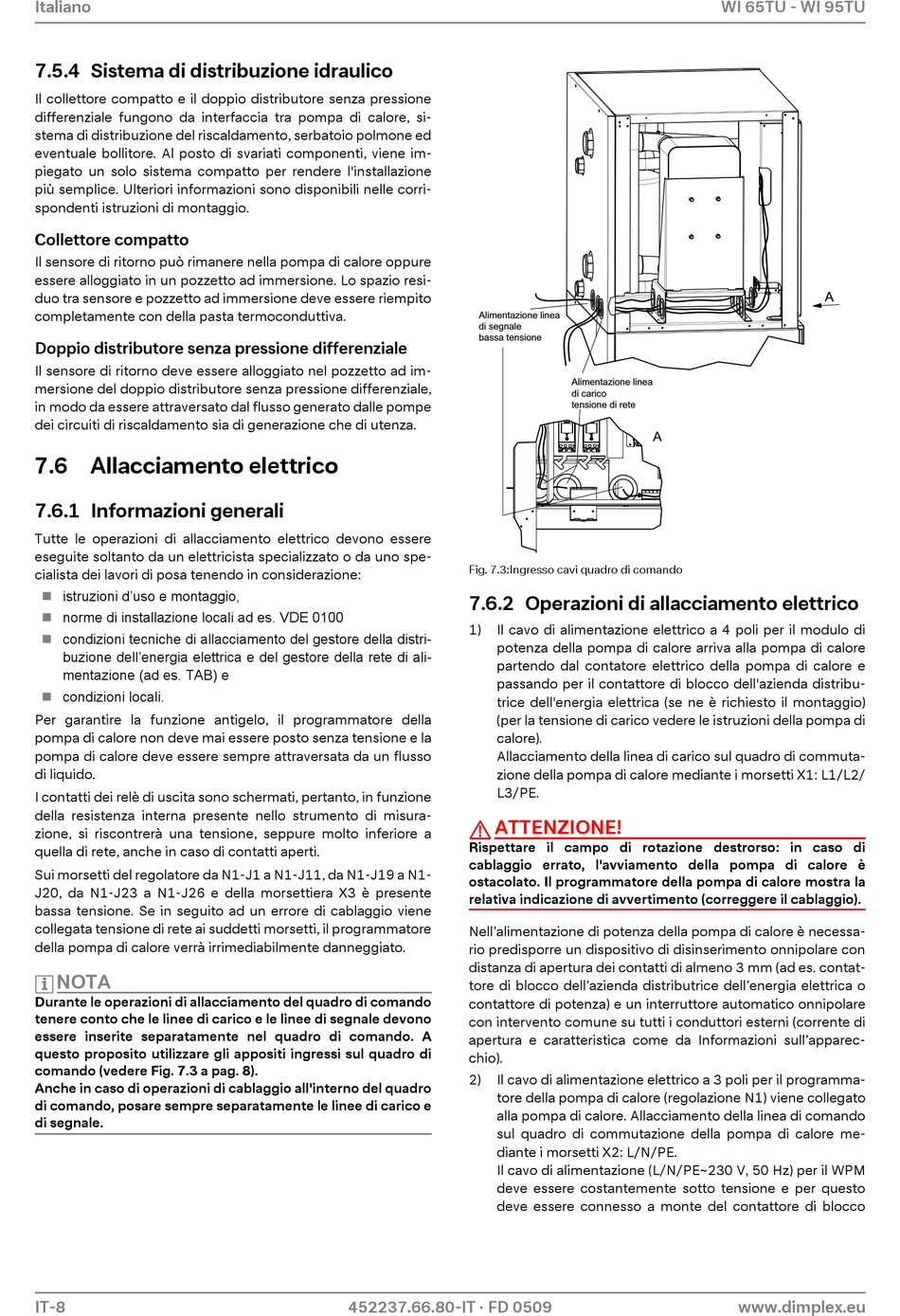

Fig. 7.3:Ingresso cavi quadro di comando
7.6.2 Operazioni di allacciamento elettrico
1) Il cavo di alimentazione elettrico a 4 poli per il modulo di
potenza della pompa di calore arriva alla pompa di calore
partendo dal contatore elettrico della pompa di calore e
passando per il contattore di blocco dell'azienda distribu-
trice dell'energia elettrica (se ne è richiesto il montaggio)
(per la tensione di carico vedere le istruzioni della pompa di
calore).
Allacciamento della linea di carico sul quadro di commuta-
zione della pompa di calore mediante i morsetti X1: L1/L2/
L3/PE.
ATTENZIONE!
Rispettare il campo di rotazione destrorso: in caso di
cablaggio errato, l'avviamento della pompa di calore è
ostacolato. Il programmatore della pompa di calore mostra la
relativa indicazione di avvertimento (correggere il cablaggio).
Nell'alimentazione di potenza della pompa di calore è necessa-
rio predisporre un dispositivo di disinserimento onnipolare con
distanza di apertura dei contatti di almeno 3 mm (ad es. contat-
tore di blocco dell'azienda distributrice dell'energia elettrica o
contattore di potenza) e un interruttore automatico onnipolare
con intervento comune su tutti i conduttori esterni (corrente di
apertura e caratteristica come da Informazioni sull'apparec-
chio).
2) Il cavo di alimentazione elettrico a 3 poli per il programma-
tore della pompa di calore (regolazione N1) viene collegato
alla pompa di calore. Allacciamento della linea di comando
sul quadro di commutazione della pompa di calore me-
diante i morsetti X2: L/N/PE.
Il cavo di alimentazione (L/N/PE~230 V, 50 Hz) per il WPM
deve essere costantemente sotto tensione e per questo
deve essere connesso a monte del contattore di blocco
452237.66.80-IT · FD 0509
WI 65TU - WI 95TU
Alimentazione linea
di carico
tensione di rete
A
