Dea NET-COM Bedienungsanleitung Und Hinweise Seite 9

Antenna GSM
esterna
opzionale
Art. 179009

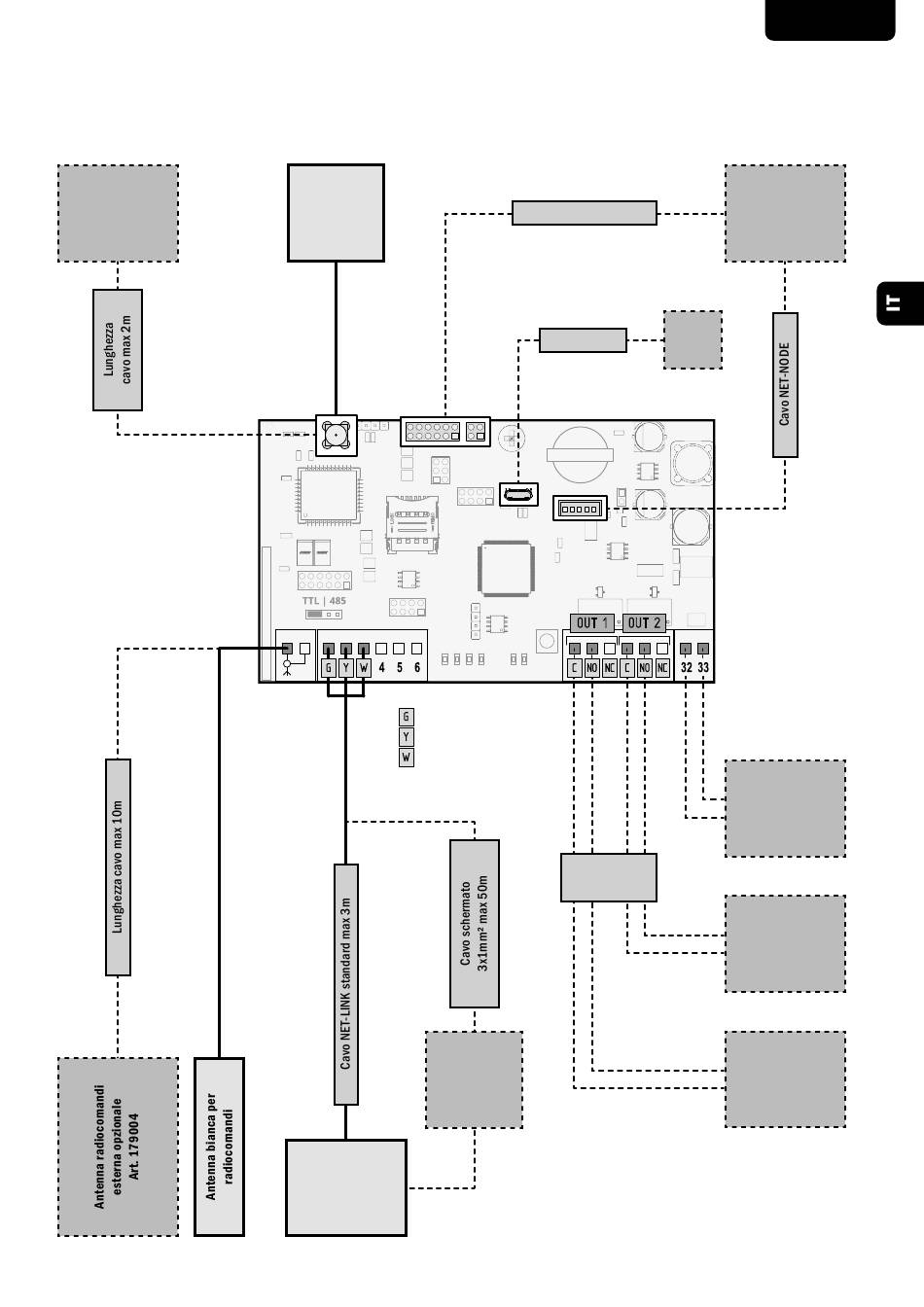

SCHEMA ELETTRICO NET-COM
Antenna
GSM
G Y W
= Verde
G
= Giallo
Y
= Bianco
W
S-EXTENDER
Art. 677650
(non fornito)
Centrale di
comando o
altri dispositivi
NET-LINK
NET-NODE ad innesto
Micro USB
PC
OUT 1 OUT 2
C NO NC C NO NC
Comando
OPEN/START
NET-COM
NET-NODE
(non fornito)
Alimentatore
Art. 163523
(non fornito)
Centrale di
comando
generica 2
Centrale di
comando
generica 1
