NET-COM

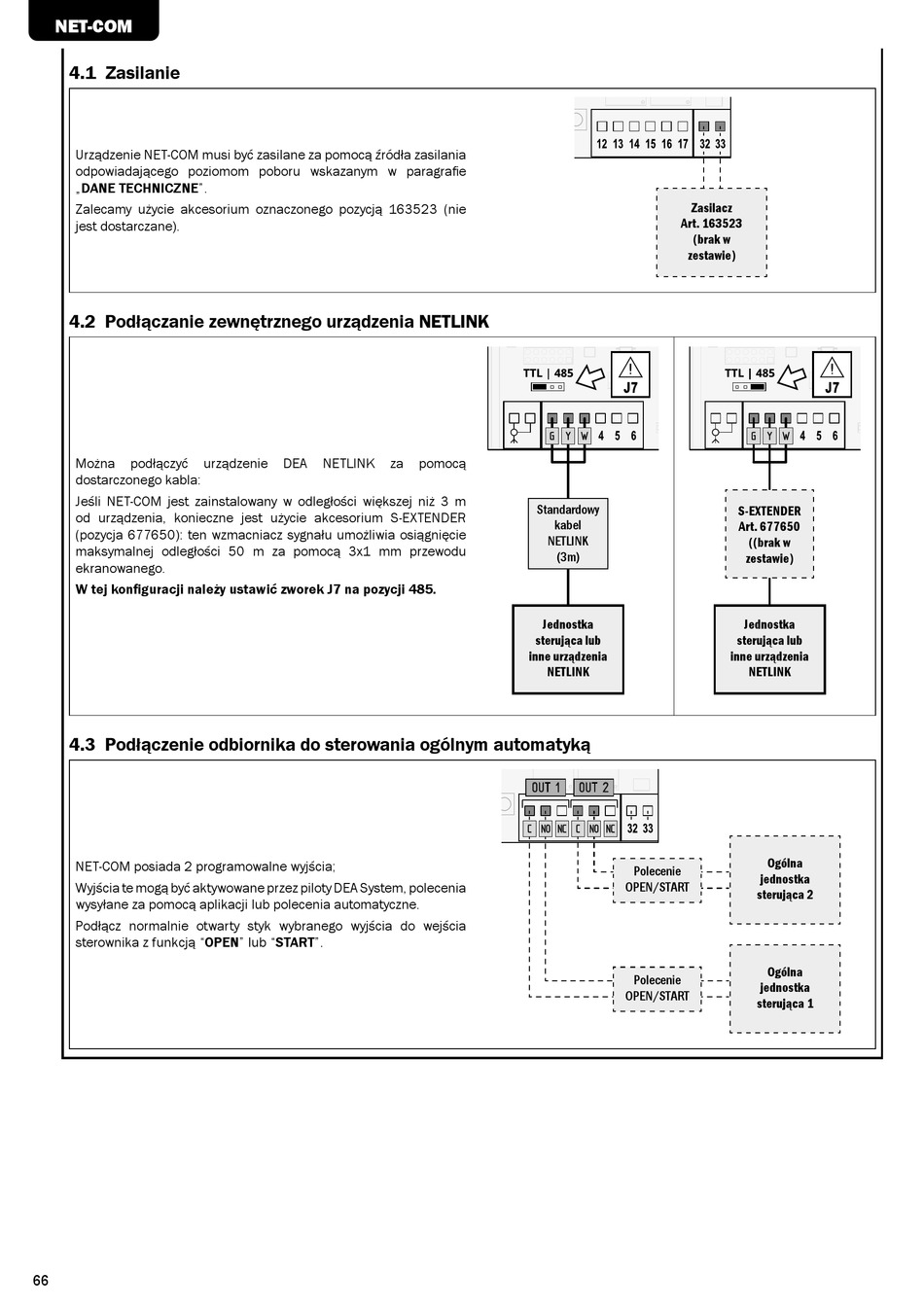

4.1 Zasilanie
Urządzenie NET-COM musi być zasilane za pomocą źródła zasilania
odpowiadającego poziomom poboru wskazanym w paragrafie
„DANE TECHNICZNE".
Zalecamy użycie akcesorium oznaczonego pozycją 163523 (nie
jest dostarczane).
4.2 Podłączanie zewnętrznego urządzenia NETLINK
Można podłączyć urządzenie
dostarczonego kabla:
Jeśli NET-COM jest zainstalowany w odległości większej niż 3 m
od urządzenia, konieczne jest użycie akcesorium S-EXTENDER
(pozycja 677650): ten wzmacniacz sygnału umożliwia osiągnięcie
maksymalnej odległości 50 m za pomocą 3x1 mm przewodu
ekranowanego.
W tej konfiguracji należy ustawić zworek J7 na pozycji 485.
4.3 Podłączenie odbiornika do sterowania ogólnym automatyką
NET-COM posiada 2 programowalne wyjścia;
Wyjścia te mogą być aktywowane przez piloty DEA System, polecenia
wysyłane za pomocą aplikacji lub polecenia automatyczne.
Podłącz normalnie otwarty styk wybranego wyjścia do wejścia
sterownika z funkcją "OPEN" lub "START".
66
DEA NETLINK za pomocą
Zasilacz
Art. 163523
(brak w
zestawie)
G Y W
Standardowy
kabel
NETLINK
(3m)
Jednostka
sterująca lub
inne urządzenia
NETLINK
OUT 1 OUT 2
C NO NC C NO NC
Polecenie
OPEN/START
Polecenie
OPEN/START
G Y W
S-EXTENDER
Art. 677650
((brak w
zestawie)
Jednostka
sterująca lub
inne urządzenia
NETLINK
Ogólna
jednostka
sterująca 2
Ogólna
jednostka
sterująca 1
