Dea NET-COM Bedienungsanleitung Und Hinweise Seite 39

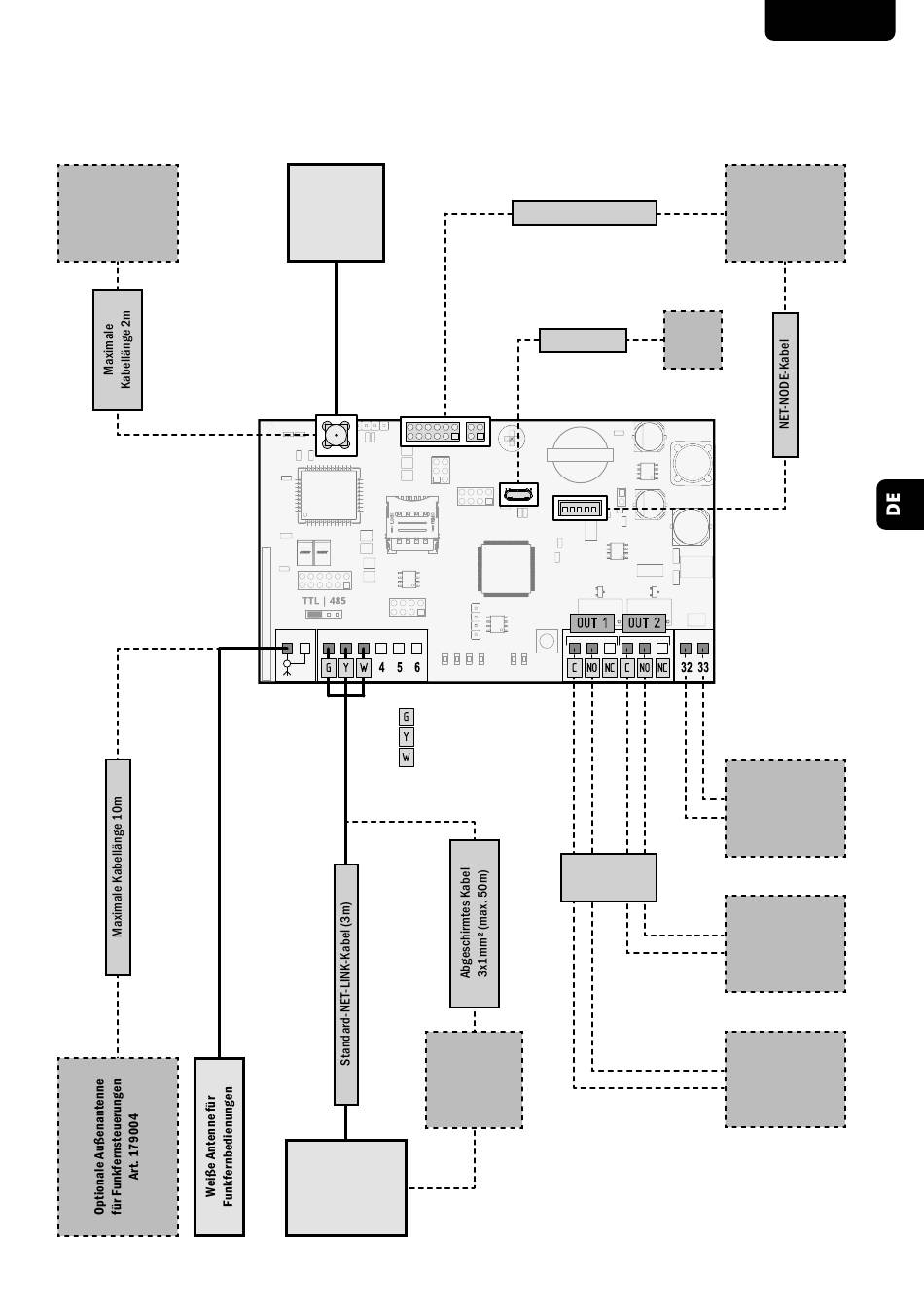

ELEKTRISCHER SCHALTPLAN NET-COM
Optionale
externe
GSM-Antenne
Art. 179009
GSM-
Antenne
G Y W
= Grün
G
= Gelb
Y
= Weiss
W
S-EXTENDER
Art. 677650
(nicht
mitgeliefert)
Steuereinheit
oder andere
NET-LINK-
Geräte
Plug-in NET-NODE
Micro USB
PC
OUT 1 OUT 2
C NO NC C NO NC
OPEN/START-
Befehl
NET-COM
NET-NODE
(nicht
mitgeliefert)
Netzteil
Art. 163523
(nicht
mitgeliefert)
Generisches
Steuergerät 2
Generisches
Steuergerät 1
37
