4 CONEXIONES ELÉCTRICAS
¡ Riesgo de lesionarse y de dañar el material debido a descargas eléctricas !
¡ Riesgo de fallos debido a una instalación incorrecta !
Realizar las conexiones siguiendo las indicaciones del diagrama de cableado.
ADVERTENCIA Antes de cualquier operación de conexión, es OBLIGATORIO desconectar la fuente de alimentación.
ADVERTENCIA Para lograr la seguridad eléctrica adecuada mantener perfectamente separados (mínimo 4 mm en aire o 1 mm a
través del aislamiento suplementario) los cables de bajísima tensión de seguridad (mandos, electrocerradura, antena, alimentación
de auxiliares) de los cables de alimentación 230V ~ colocándolos dentro de las canaletas de plástico y fijándolos con las adecuadas
abrazaderas cerca de los cajas de conexiones.
ADVERTENCIA Todos los cables deberán estar pelados y liberados de la envoltura en la parte cerca de los bornes. Mantener los cables
levemente más largos para eliminar posteriormente la parte en exceso.
L1, L2, L3, L4 indican el estado del dispositivo.
LEDs
o1, o2 indican el estado de las dos salidas de relé.
USB Conector Micro USB para conectar y configurar NET-COM desde una PC mediante una conexión a Internet.
Botón utilizado para seleccionar la operación a través de antena interna o externa, o mediante el módulo LAN-EXP.
P1
También se utiliza para verificar la calidad de recepción GSM y para la función de reinicio.
SMA Conector estándar para antena GSM suministrada.
J7 Configurador del puerto serie como TTL (
Conexión antena recepción emisores.
Conexión serie dispositivo NETLINK controlado por NET-COM.
1, 2, 3
(1) UA, (2) UB, (3) G.
Conexión entradas.
4, 5, 6
(4) común, (5) entrada 1, (6) entrada 2.
OUT 1
12, 13, 14
(12) común, (13) contacto NO, (14) contacto NC.
OUT 2
15, 16, 17
(15) común, (16) contacto NO, (17) contacto NC.
Entrada de alimentación 24V ~/
32, 33
J7

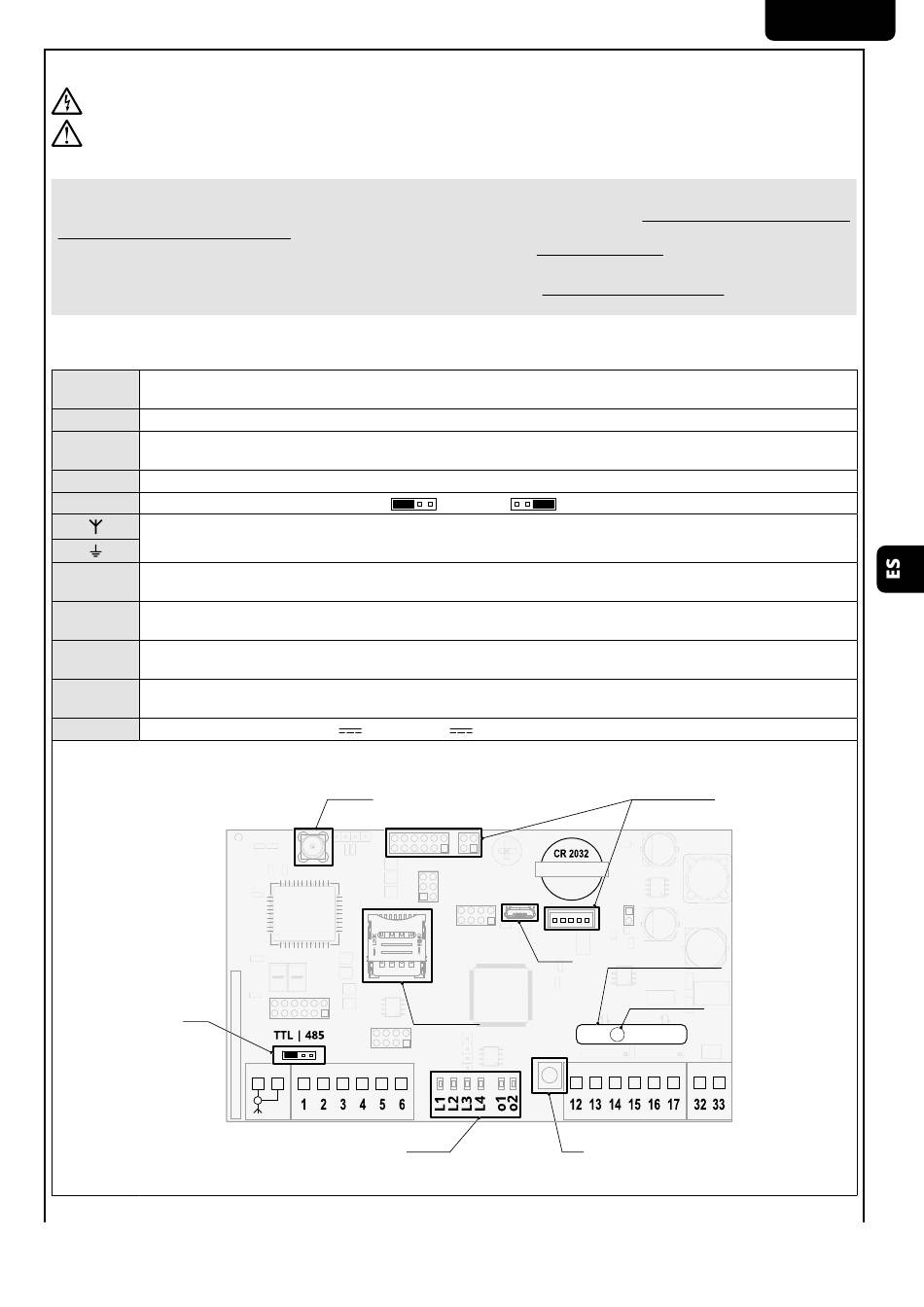

Tabla de terminales de NET-COM
) o RS485 (
±5% o 12V ~/ ±5%.
SMA
SIM
HOUSING
LEDs
).
NET-NODE
USB
SERIAL NUMBER
0B: 2G model
0F: 4G model
SN: 00 0F XX XX XX XX
P1
NET-COM
