NET-COM

2 DANE TECHNICZNE

Urządzenia NET z możliwością podłączenia
Sterowanie radiowe z możliwością wczytania
Częstotliwość
Rodzaje kompatybilnych kodowań
Wyjścia z możliwością programowania
Wejścia z możliwością programowania
Zasilanie
Maksymalna pochłonięta moc
Bateria
Częstotliwość modemu 2G (MHz)
Częstotliwość modemu 4G (MHz)
Temperatura robocza
Wymiary (mm)
Stopień ochrony
3 INSTALACJA I MONTAŻ
OSTRZEŻENIE NET-COM jest zapakowany w kartonowe pudełko oznaczone etykietą z nazwą i kodem produktu.
Zabrania się rozrzucania materiałów opakowaniowych w środowisku i pozostawiania ich w zasięgu dzieci, ponieważ mogą stanowić źródło
niebezpieczeństwa. Należy je zatem usunąć zgodnie z obowiązującymi przepisami.
OSTRZEŻENIE Urządzenie może być instalowane i obsługiwane tylko przez uprawniony personel, który posiada odpowiednie
doświadczenie techniczne.
OSTRZEŻENIE Przed zainstalowaniem NET-COM należy zweryfikować zasięg sygnału GSM. Należy unikać instalowania urządzenia w
pomieszczeniach podziemnych lub w garażach metalowych.
3.1 Przed instalacją należy zwrócić uwagę na następujące kwestie:
NET-COM jest dostarczany z standardową anteną odbierającą 433 MHz piloty. Aby poprawić odbiór, zaleca się zainstalowanie zewnętrznej
anteny (pozycja 179004). Nową antenę należy umieścić jak najwyżej i powyżej ewentualnych metalowych lub zbrojonych struktur
betonowych w okolicy. Jeśli to konieczne, należy użyć kabla koncentrycznego o impedancji 50 ohm (np. kabel RG58 o niskiej stratności).
OSTRZEŻENIE Aby zminimalizować utratę sygnału, użyj najkrótszego możliwego kabla antenowego (nie przekraczającego 10 m).
Zainstaluj NET-COM w strefie o dobrym odbiorze GSM, aby zagwarantować stabilne połączenie internetowe. Produkt jest wyposażony w
antenę zamocowaną pod pokrywą, która musi zostać przykręcona do odpowiedniego złącza (SMA). Aby poprawić odbiór modemu, można
wymienić dostarczoną antenę na zewnętrzną. Zalecamy antenę GSM-LTE z kablem o długości 2 m (pozycja 179009).

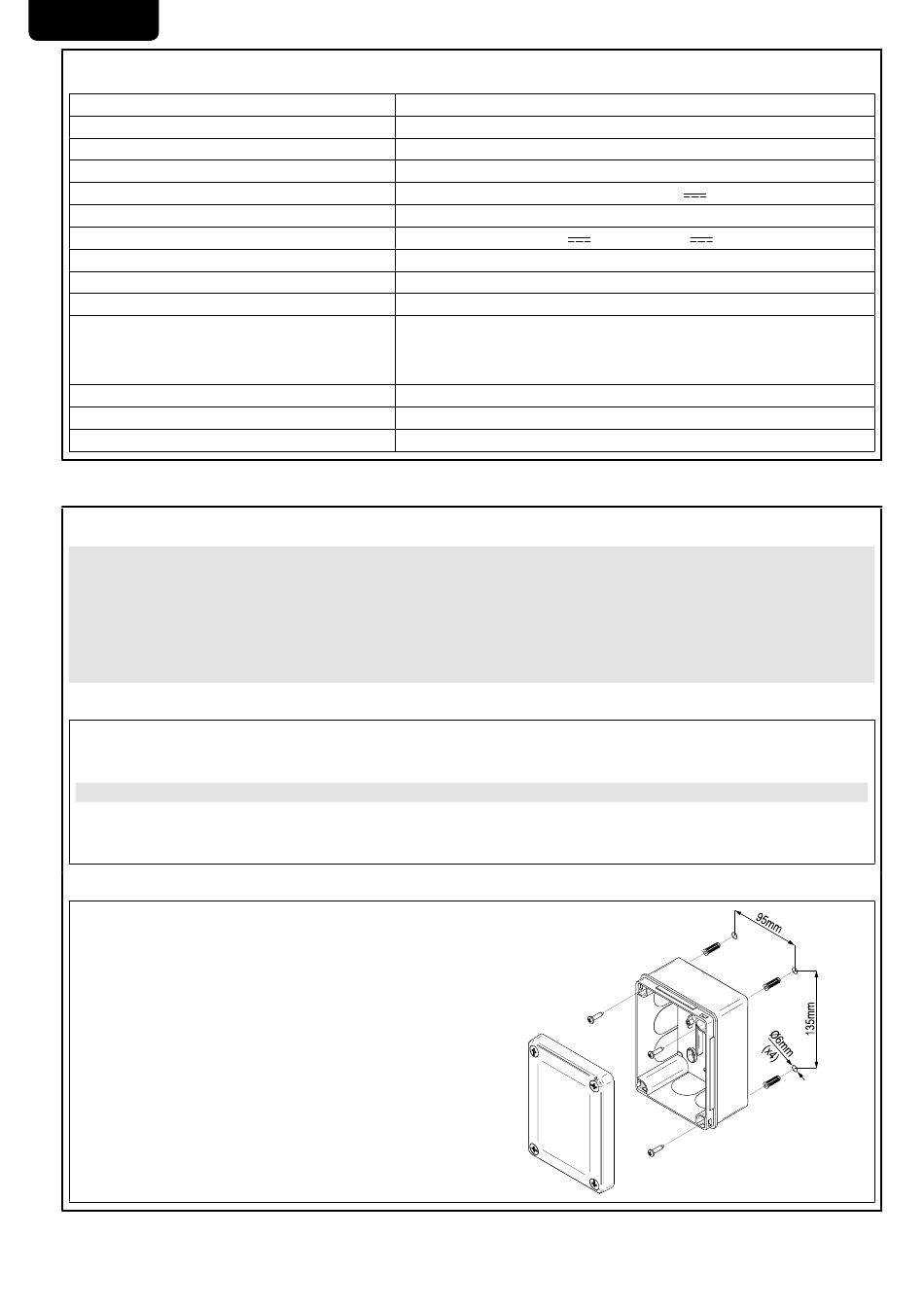

3.2 Przejdź do instalacji, postępując zgodnie z poniższym opisem:
Wybierz obszar montażu zgodny z wymiarami produktu (patrz DANE
TECHNICZNE) i uwzględniający przejście kabli połączeniowych
(patrz POŁĄCZENIA ELEKTRYCZNE)
• Zdejmij pokrywę;
• Nanieś na ścianie punkty mocujące i wierć (Ø6 mm);
• Włóż kołki rozporowe;
• Wyśrodkuj produkt i przymocuj go za pomocą dostarczonych
śrub.
• Wykonaj niezbędne połączenia dla uruchomienia produktu.
• Usunąć izolacyjny pasek spod baterii żetonowej.
• Przykręć antenę GSM zamocowaną na pokrywie do złącza SMA
na płycie.
• Przeprowadź odpowiednie testy funkcjonowania.
• Zamknij pokrywę.
64
HCS rolling code - Dip-switch - DART
2 Wyjścia 0,5A/30V
24V ~/
10W (z kartą SIM) lub 1,92W (bez karty SIM | LAN-EXP)
850/900/1800/1900
LTE-TDD B34/B38/B39/B40/B41
LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66
UMTS/HSPA+ B1/B2/B4/B5/B6/B8/B19
GSM/GPRS/EDGE 850/900/1800/1900
1
1500
433,92 MHz
2 Wejścia
±5% lub 12V ~/ ±5%
CR 2032
-10 ÷ 50 °C
160 x 120 x 78,5
IP55
