NET-COM

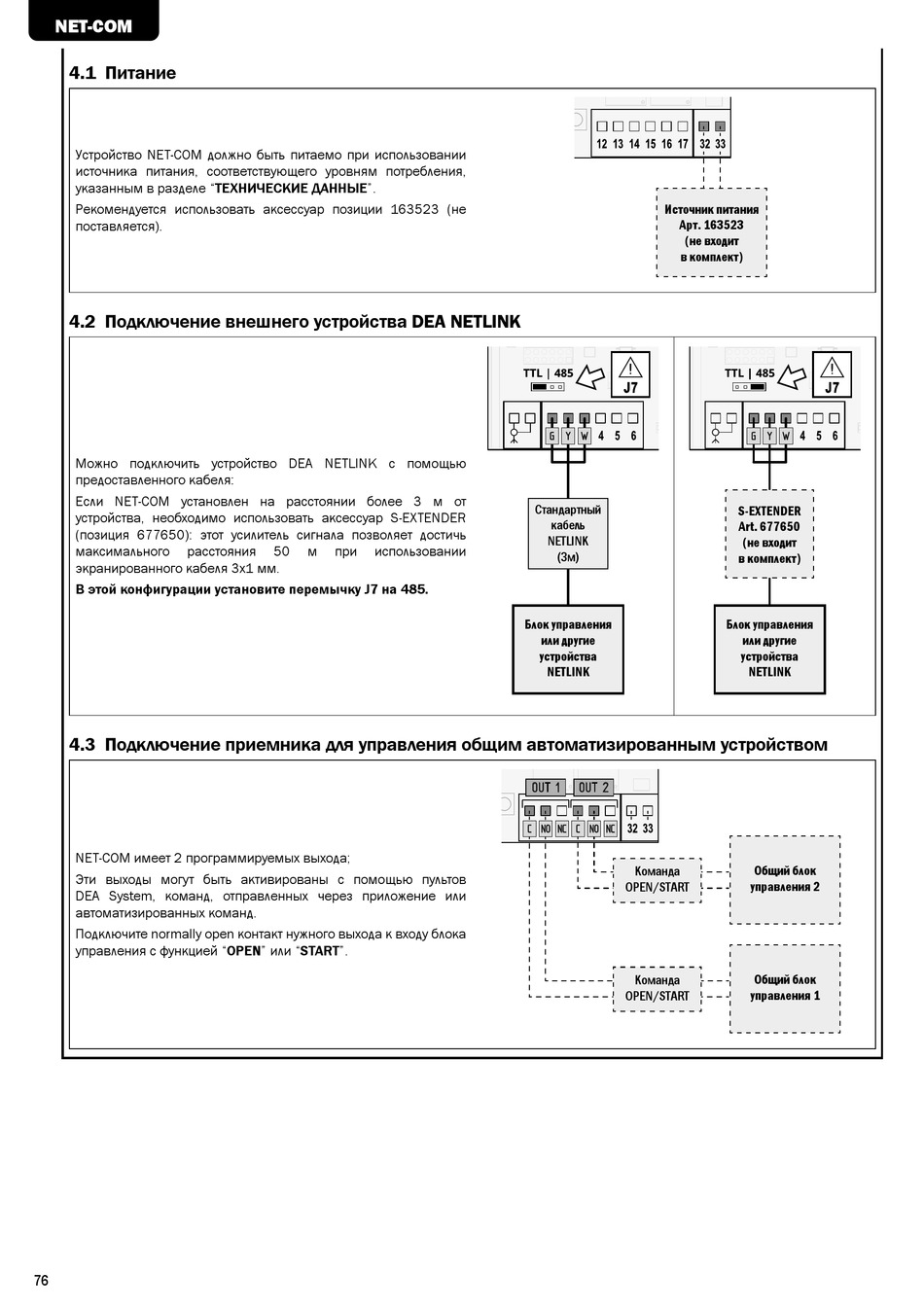

4.1 Питание
Устройство NET-COM должно быть питаемо при использовании
источника питания, соответствующего уровням потребления,
указанным в разделе "ТЕХНИЧЕСКИЕ ДАННЫЕ".
Рекомендуется использовать аксессуар позиции 163523 (не
поставляется).
4.2 Подключение внешнего устройства DEA NETLINK
Можно подключить устройство DEA NETLINK с помощью
предоставленного кабеля:
Если NET-COM установлен на расстоянии более 3 м от
устройства, необходимо использовать аксессуар S-EXTENDER
(позиция 677650): этот усилитель сигнала позволяет достичь
максимального расстояния
экранированного кабеля 3x1 мм.
В этой конфигурации установите перемычку J7 на 485.
4.3 Подключение приемника для управления общим автоматизированным устройством
NET-COM имеет 2 программируемых выхода;
Эти выходы могут быть активированы с помощью пультов
DEA System, команд, отправленных через приложение или
автоматизированных команд.
Подключите normally open контакт нужного выхода к входу блока
управления с функцией "OPEN" или "START".
76
50 м при использовании
Источник питания
Арт. 163523
(не входит
в комплект)
G Y W
Стандартный
кабель
NETLINK
(3м)
Блок управления
или другие
устройства
NETLINK
OUT 1 OUT 2
C NO NC C NO NC
Команда
OPEN/START
Команда
OPEN/START
G Y W
S-EXTENDER
Art. 677650
(не входит
в комплект)
Блок управления
или другие
устройства
NETLINK
Общий блок
управления 2
Общий блок
управления 1
