4 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
! Опасность травм и материального ущерба из-за поражения электрическим током !
! Опасность неисправности из-за неправильного монтажа !
Выполните подключение в соответствии с указаниями на электрической схеме.
ПРЕДУПРЕЖДЕНИЕ Перед выполнением любой операции по подключению ОБЯЗАТЕЛЬНО отключите питание.
ПРЕДУПРЕЖДЕНИЕ Для должной электробезопасности поддерживать однозначно разделенными (не менее 4 мм в воздухе или
1 мм с помощью дополнительной изоляции) предохранительные кабели очень низкого напряжения (управление, электрозамок,
антенна, вспомогательное питание) от силовых кабелей 230 ~, разместив их в пластиковых каналах и зафиксировав их
соответствующими зажимами рядом с клеммными коробками.
ПРЕДУПРЕЖДЕНИЕ Все кабели должны быть освобождены от оплетки и зачищены в непосредственной близости от клемм.
Подготовить кабели с небольшим запасом, чтобы иметь возможность для удаления лишней части.
L1, L2, L3, L4 сигнализируют состояние устройства.
LEDs
o1, o2 сигнализируют состояние двух релейных выходов.
USB Разъем Micro USB для подключения и настройки NET-COM от ПК через Интернет-соединение.
Кнопка, используемая для выбора режима работы через антенну, внутреннюю или внешнюю, или через модуль LAN-
P1
EXP. Она также используется для проверки качества приема GSM и сброса настроек.
SMA Стандартный разъем для подключения GSM антенны, поставляемой в комплекте.
J7 Конфигурация последовательного порта, например TTL (
Соединение антенны приема радиокоманд.
Последовательное соединение устройства NETLINK, управляемого с NET-COM.
1, 2, 3
(1) UA, (2) UB, (3) G.
Соединение входов.
4, 5, 6
(4) общий, (5) вход 1, (6) вход 2.
Выход 1.
12, 13, 14
(12) общий, (13) контакт нормально разомкнутый, (14) контакт нормально замкнутый.
Выход 2.
15, 16, 17
(15) общий, (16) контакт нормально разомкнутый, (17) контакт нормально замкнутый.
Вход питания 24B ~/
32, 33
J7

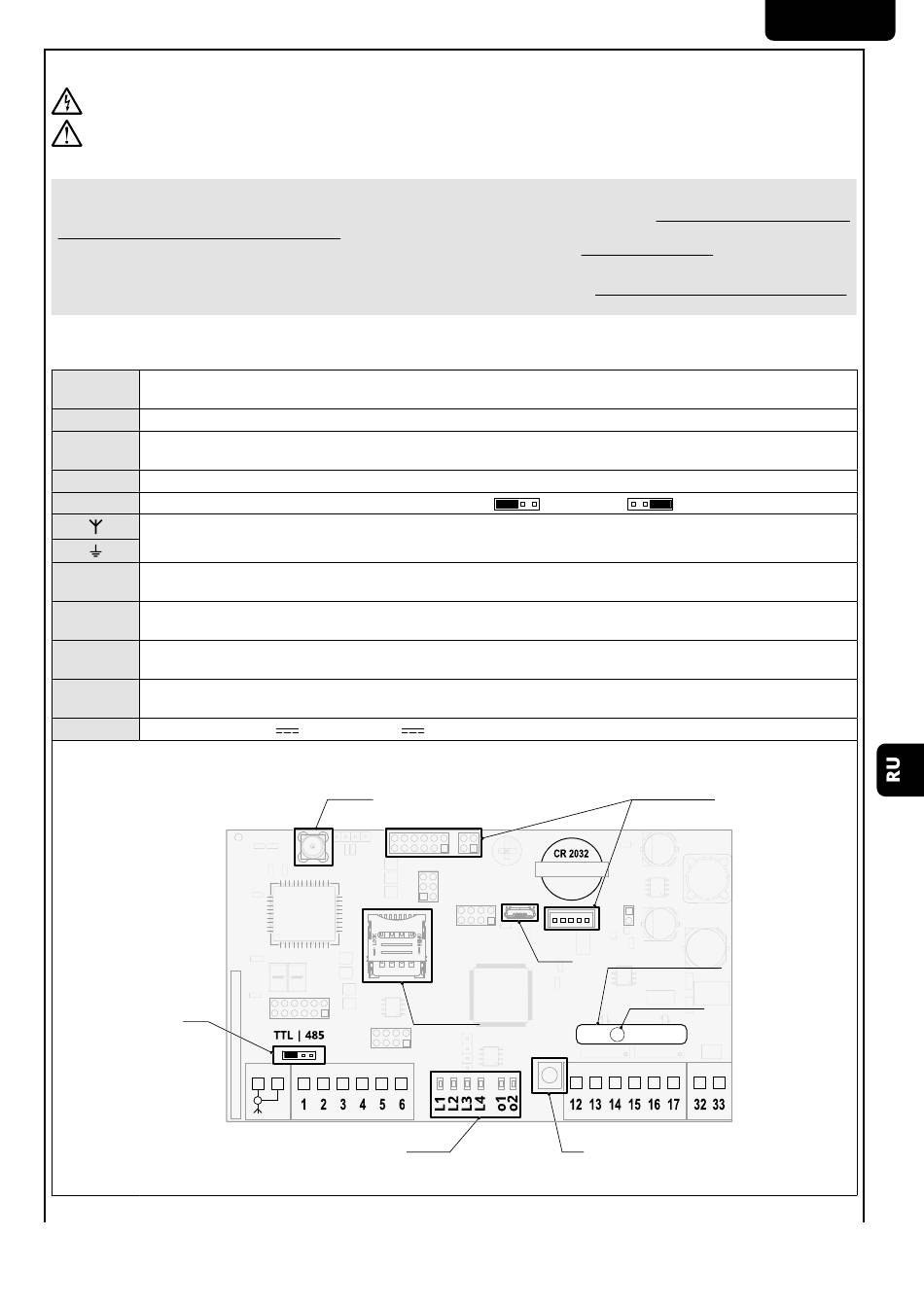

Таблица клемм платы NET-COM
±5% или 12B ~/ ±5%.
SMA
SIM
HOUSING
LEDs
) или RS485 ( ).
NET-NODE
USB
SERIAL NUMBER
0B: 2G model
0F: 4G model
SN: 00 0F XX XX XX XX
P1
NET-COM
