Dea NET-COM Bedienungsanleitung Und Hinweise Seite 29

Antenne GSM
externe en
option
Art. 179009

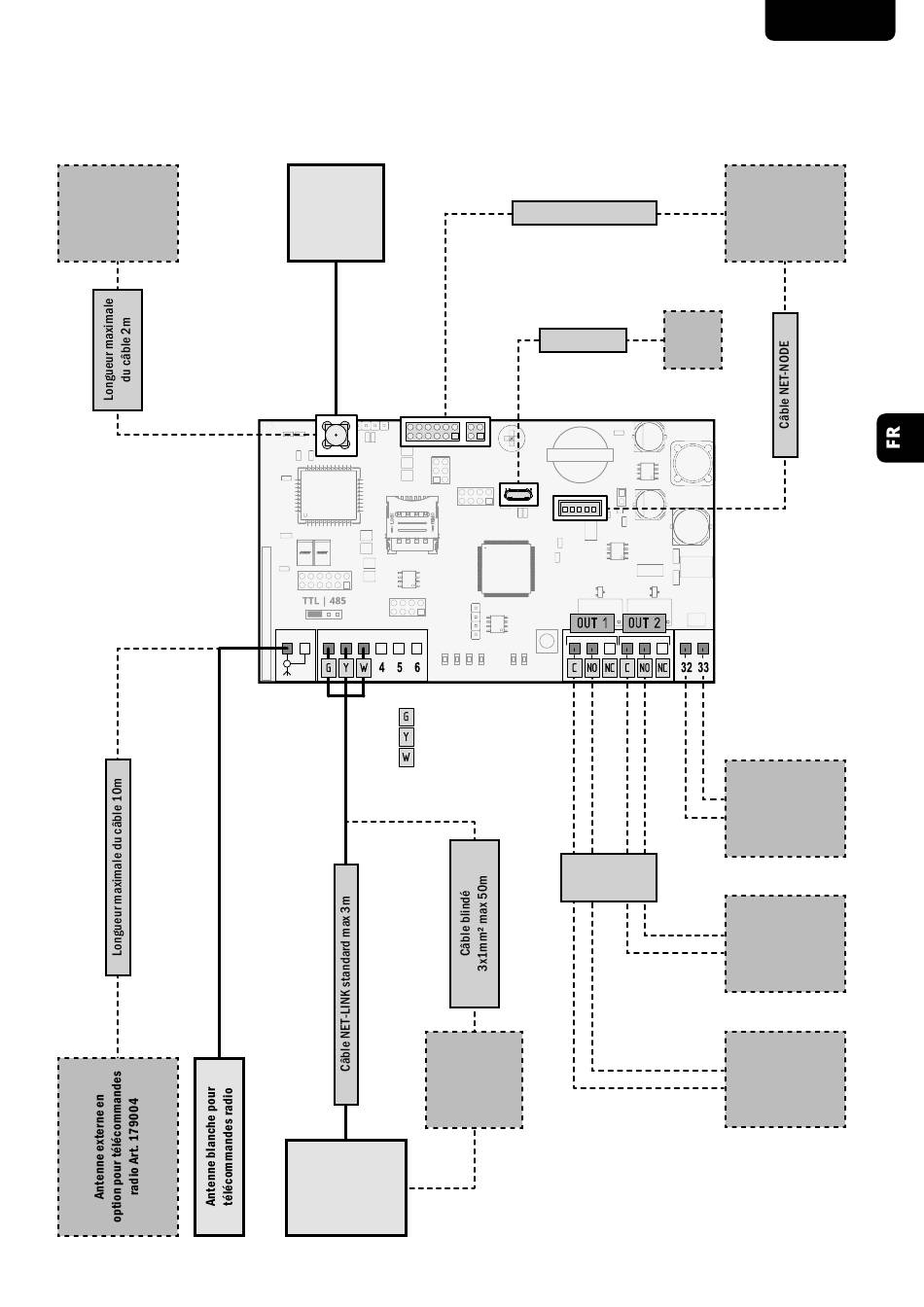

DIAGRAMME DE CÂBLAGE NET-COM
Antenne GSM
G Y W
= Vert
G
= Jaune
Y
= Blanc
W
Unité de
commande ou
autres appareils
NET-LINK
Plug-in NET-NODE
Micro USB
OUT 1
C NO NC C NO NC
Commande
OPEN/STOP
S-EXTENDER
Art. 677650
(non fourni)
NET-COM
NET-NODE
(non fourni)
PC
OUT 2
Alimentation
Art. 163523
(non fourni)
Unité de
contrôle
générique 2
Unité de
contrôle
générique 1
27
