NET-COM

2 DATI TECNICI

Dispositivi NET collegabili
N° max radiocomandi gestiti
Frequenza ricevitore radio
Tipi di codifiche compatibili
Uscite programmabili
Ingressi programmabili
Tensione alimentazione (V)
Potenza max. assorbita (W)
Batteria
Frequenza modem 2G (MHz)
Frequenza modem 4G (MHz)
Temperatura limite di funzionamento
Dimensioni prodotto (mm)
Grado di protezione

3 INSTALLAZIONE E MONTAGGIO

ATTENZIONE NET-COM è fornito confezionato in una scatola di cartone identificata con un'etichetta che riporta la denominazione e il
codice del prodotto.
È vietato disperdere nell'ambiente e lasciare alla portata dei bambini il materiale dell'imballo in quanto può essere potenziale fonte di
pericolo. Deve quindi essere smaltito secondo quanto stabilito dalla legislazione vigente.
ATTENZIONE L'installazione e la gestione dell'apparecchio è consentita unicamente a personale autorizzato ed opportunamente istruito
e dotato di una sufficiente esperienza tecnica.
ATTENZIONE Prima di installare NET-COM è opportuno verificare la copertura del segnale GSM. Evitare l'installazione in locali interrati
o all'interno di box metallici.
3.1 Prima dell'installazione tenere conto di quanto segue:
NET-COM è fornita con antenna standard per la ricezione di radiocomandi 433 MHz. Per migliorare la ricezione è consigliata l'installazione
di un'antenna esterna (art. 179004). La nuova antenna deve essere posizionata più in alto possibile e al di sopra di eventuali strutture
metalliche o di cemento armato presenti nella zona. Se necessario, usare un cavo coassiale con impedenza di 50 Ohm (ad esempio, il
cavo RG58 a bassa perdita).
ATTENZIONE Per ridurre la dispersione del segnale, usare un cavo antenna più corto possibile (non deve superare i 10 m).
Installare NET-COM in una zona avente buona ricezione GSM per garantire una connessione a internet stabile. Il prodotto è provvisto di
un'antenna applicata sotto al coperchio che dovrà essere avvitata all'apposito connettore (SMA). Per migliorare la ricezione del modem
è possibile sostituire l'antenna fornita con un'antenna esterna. Si consiglia l'antenna GSM-LTE con cavo da 2 m (art. 179009).

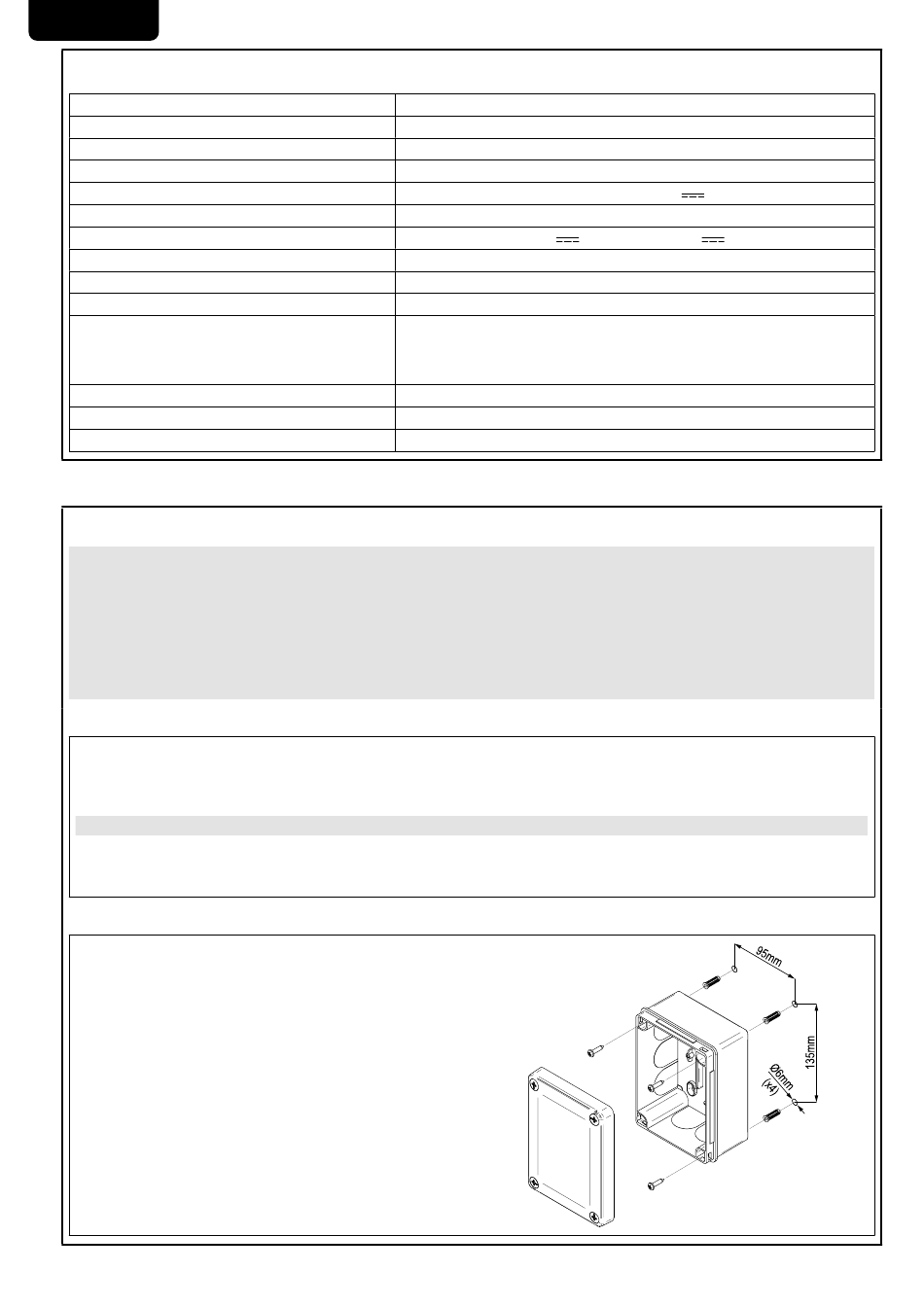

3.2 Procedere all'installazione come di seguito descritto:
Scegliere una zona per il montaggio che sia compatibile con
le dimensioni del prodotto (vedi DATI TECNICI) e che tenga
in considerazione il passaggio dei cavi di connessione (vedi
COLLEGAMENTI ELETTRICI).
• Rimuovere il coperchio;
• Tracciare i punti di fissaggio sulla parete e forare (Ø6 mm);
• Inserire i tasselli;
• Centrare l'apparecchio e fissarlo con le viti fornite.
• Completare i collegamenti necessari alla messa in funzione del
prodotto.
• Rimuovere la linguetta isolante da sotto la batteria a gettone.
• Avvitare l'antenna GSM posta sul coperchio al connettore SMA
del circuito.
• Eseguire delle prove di buon funzionamento.
• Richiudere il coperchio.
4
HCS rolling code - Dip-switch - DART
2 Output 0,5A/30V
24V ~/
10W (con SIM) oppure 1,92W (senza SIM | LAN-EXP)
850/900/1800/1900
LTE-TDD B34/B38/B39/B40/B41
LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66
UMTS/HSPA+ B1/B2/B4/B5/B6/B8/B19
GSM/GPRS/EDGE 850/900/1800/1900
1
1500
433,92 MHz
2 Input
±5% oppure 12V ~/ ±5%
CR 2032
-10 ÷ 50 °C
160 x 120 x 78,5
IP55
