Optionele
externe
GSM-antenne
Art. 179009

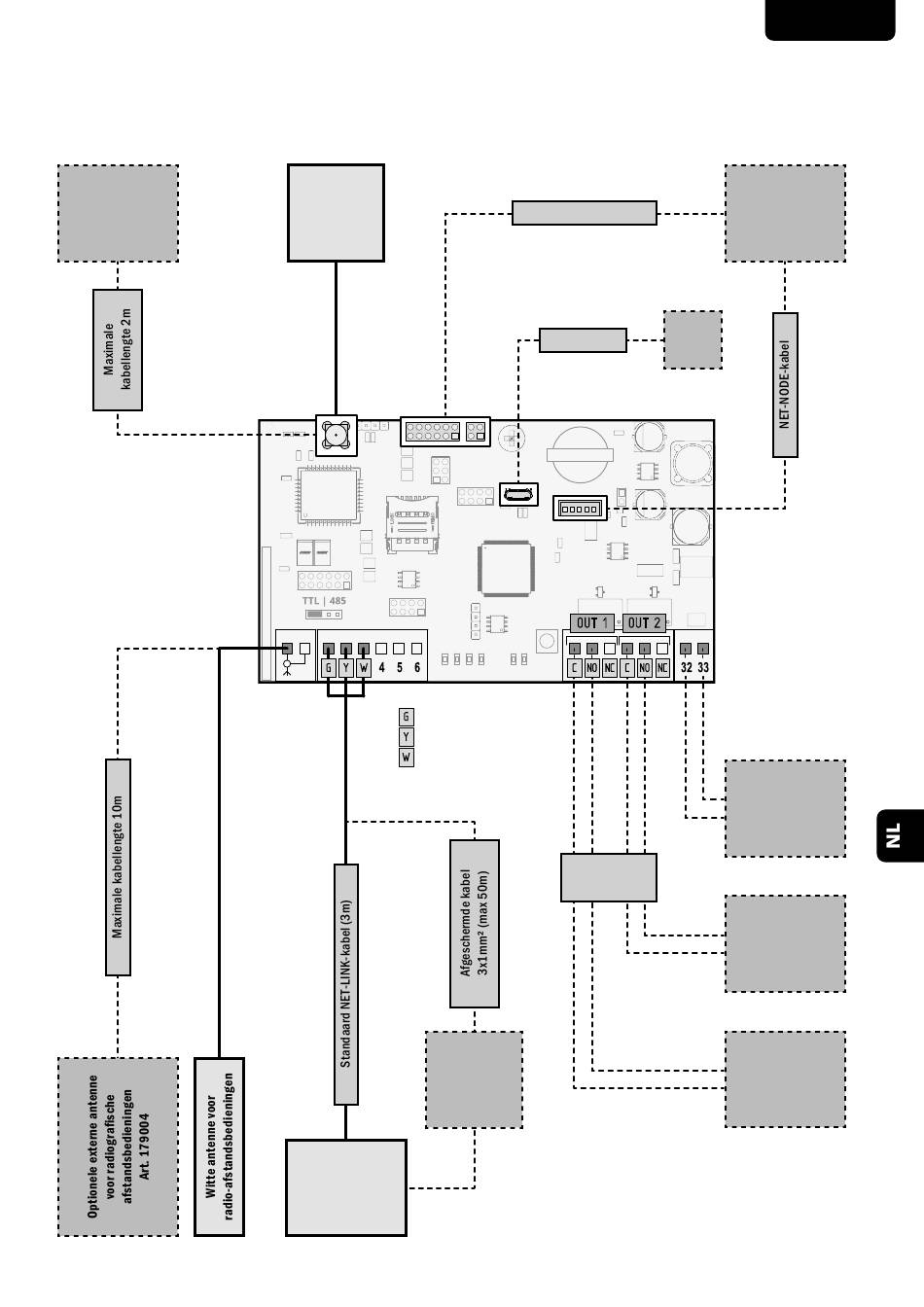

NET-COM BEDRADINGSSCHEMA
GSM-
antenne
G Y W
= Groente
G
= Geel
Y
= Wit
W
S-EXTENDER
Art. 677650
meegeleverd)
Besturingseenheid
of andere
NET-LINK-
apparaten
Plug-in NET-NODE
Micro USB
OUT 1 OUT 2
C NO NC C NO NC
OPEN/START-
commando
(niet
NET-COM
NET-NODE
(niet
meegeleverd)
PC
Voeding
Art. 163523
(niet
meegeleverd)
Generieke
besturingseenheid
2
Generieke
besturingseenheid
1
