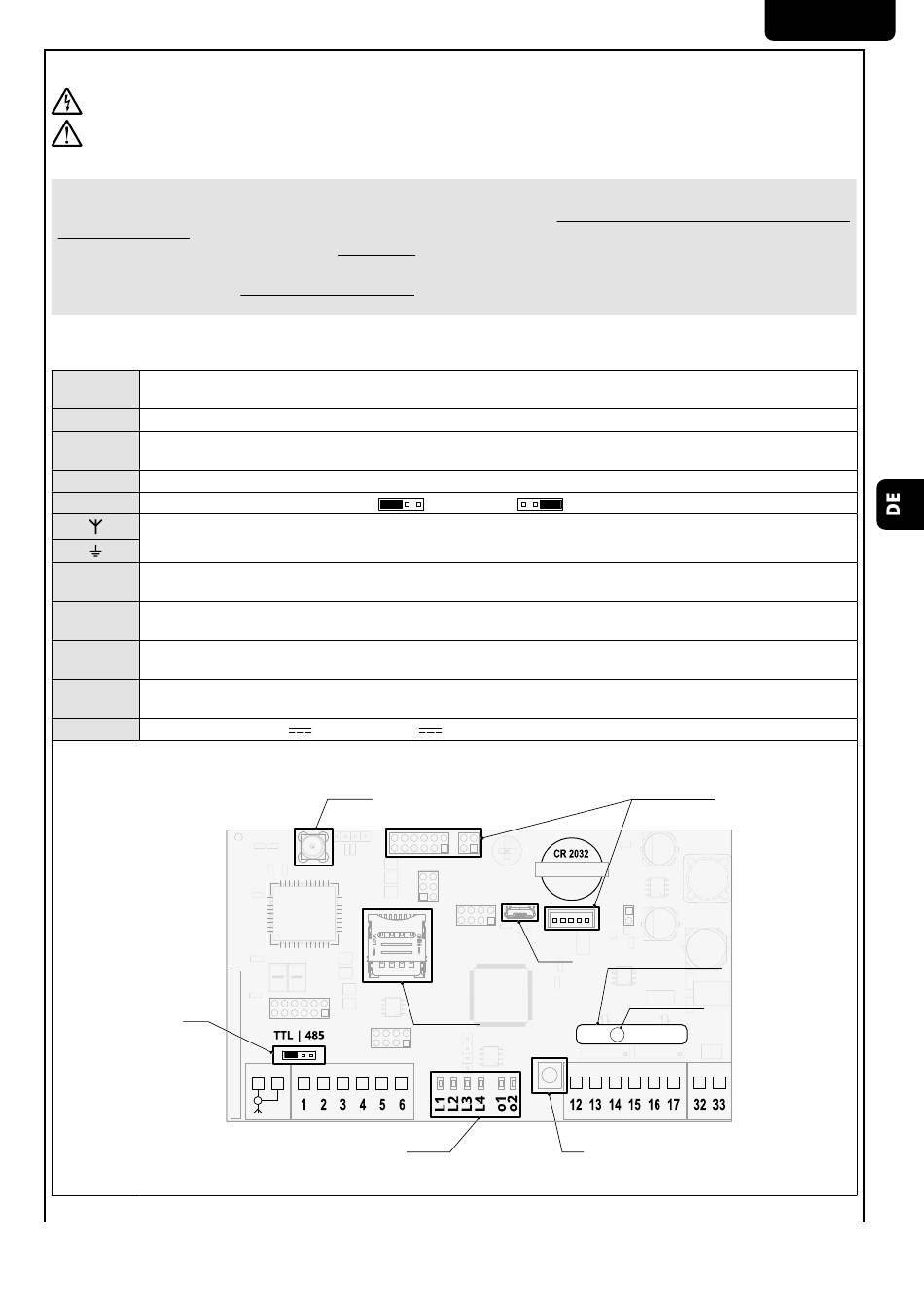

4 ELEKTRISCHE ANSCHLÜSSE
! Risiko von Verletzungen und Sachschäden aufgrund von Stromschlägen !
! Risiko von Störungen aufgrund unsachgemäßer Installation !
Die Anschlüsse unter Befolgung der Angaben des Schaltplans herstellen.
WARNUNG Vor jeder Verbindung ist es UNBEDINGT erforderlich, die Stromversorgung zu trennen.
WARNUNG Um eine angemessene elektrische Sicherheit zu gewährleisten, streng (mindestens 4 mm in der Luft oder 1 mm durch
zusätzliche Isolierung) die Sicherheits-Niedrigspannungskabel (Steuerungen, Elektroschlösser, Antenne, Versorgung Hilfsvorrichtungen)
von den 230V ~ Versorgungskabeln trennen, in Plastikrinnen verlegen und mit entsprechenden Kabelklemmen nahe der Klemmleisten
befestigen.
WARNUNG Alle Kabel müssen unmittelbar an den Klemmen geschält und entmantelt sein. Die Kabel etwas länger lassen, um danach
einen etwaigen Überschuss zu entfernen.
L1, L2, L3, L4 zeigen den Gerätestatus an.
LEDs
o1, o2 zeigen den Status der zwei Relais-Ausgänge an.
USB Micro-USB-Anschluss zum Anschließen und Konfigurieren von NET-COM von einem PC aus über eine Internetverbindung.
Taste zur Auswahl des Betriebs über die interne oder externe Antenne oder das LAN-EXP-Modul. Sie wird auch zur
P1
Überprüfung der GSM-Empfangsqualität und zum Zurücksetzen verwendet.
SMA Standardanschluss für mitgelieferte GSM-Antenne.
J7 Konfigurator des Serien-Ports mit TTL (
Verbindung Empfangsantenne Fernsteuerungen.
Serienverbindung über NET-COM bedientes NETLINK-Gerät.
1, 2, 3
(1) UA, (2) UB, (3) G.
Verbindung Eingänge.
4, 5, 6
(4) allgemein, (5) Eingang 1, (6) Eingang 2.
OUT 1
12, 13, 14
(12) allgemein, (13) Kontakt NO, (14) Kontakt NC.
OUT 2
15, 16, 17
(15) allgemein, (16) Kontakt NO, (17) Kontakt NC.
Stromanschluss 24V ~/
32, 33
J7
NET-COM Kartenklemmentabelle
) oder RS485 (
±5% oder 12V ~/ ±5%.
SMA
SIM
HOUSING
LEDs
).
NET-NODE
USB
SERIAL NUMBER
0B: 2G model
0F: 4G model
SN: 00 0F XX XX XX XX
P1
NET-COM
