NET-COM

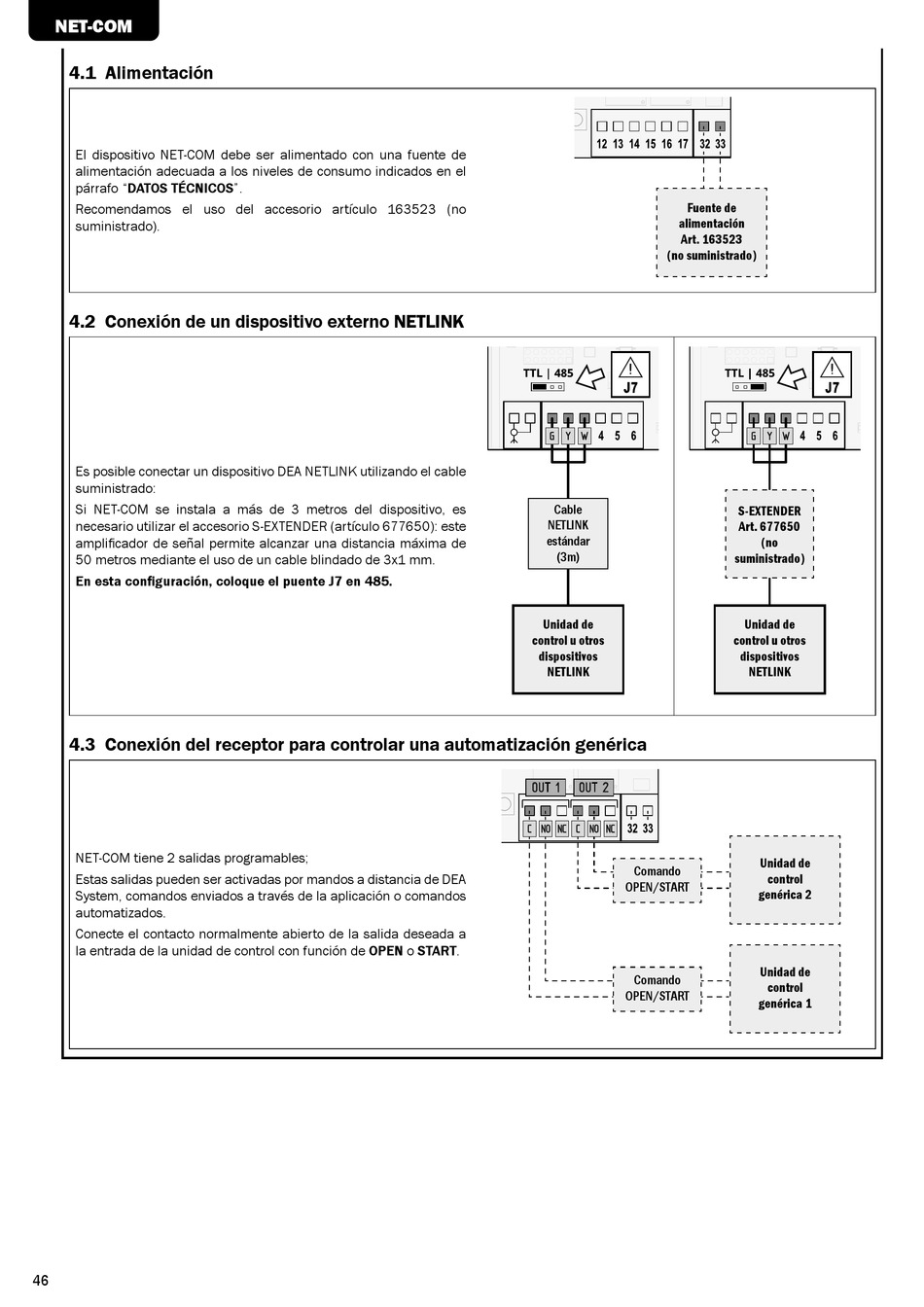

4.1 Alimentación
El dispositivo NET-COM debe ser alimentado con una fuente de
alimentación adecuada a los niveles de consumo indicados en el
párrafo "DATOS TÉCNICOS".
Recomendamos el uso del accesorio artículo 163523 (no
suministrado).
4.2 Conexión de un dispositivo externo NETLINK
Es posible conectar un dispositivo DEA NETLINK utilizando el cable
suministrado:
Si NET-COM se instala a más de 3 metros del dispositivo, es
necesario utilizar el accesorio S-EXTENDER (artículo 677650): este
amplificador de señal permite alcanzar una distancia máxima de
50 metros mediante el uso de un cable blindado de 3x1 mm.
En esta configuración, coloque el puente J7 en 485.
4.3 Conexión del receptor para controlar una automatización genérica
NET-COM tiene 2 salidas programables;
Estas salidas pueden ser activadas por mandos a distancia de DEA
System, comandos enviados a través de la aplicación o comandos
automatizados.
Conecte el contacto normalmente abierto de la salida deseada a
la entrada de la unidad de control con función de OPEN o START.
46
Fuente de
alimentación
Art. 163523
(no suministrado)
G Y W
Cable
NETLINK
estándar
(3m)
Unidad de
control u otros
dispositivos
NETLINK
OUT 1 OUT 2
C NO NC C NO NC
Comando
OPEN/START
Comando
OPEN/START
G Y W
S-EXTENDER
Art. 677650
(no
suministrado)
Unidad de
control u otros
dispositivos
NETLINK
Unidad de
control
genérica 2
Unidad de
control
genérica 1
