NET-COM

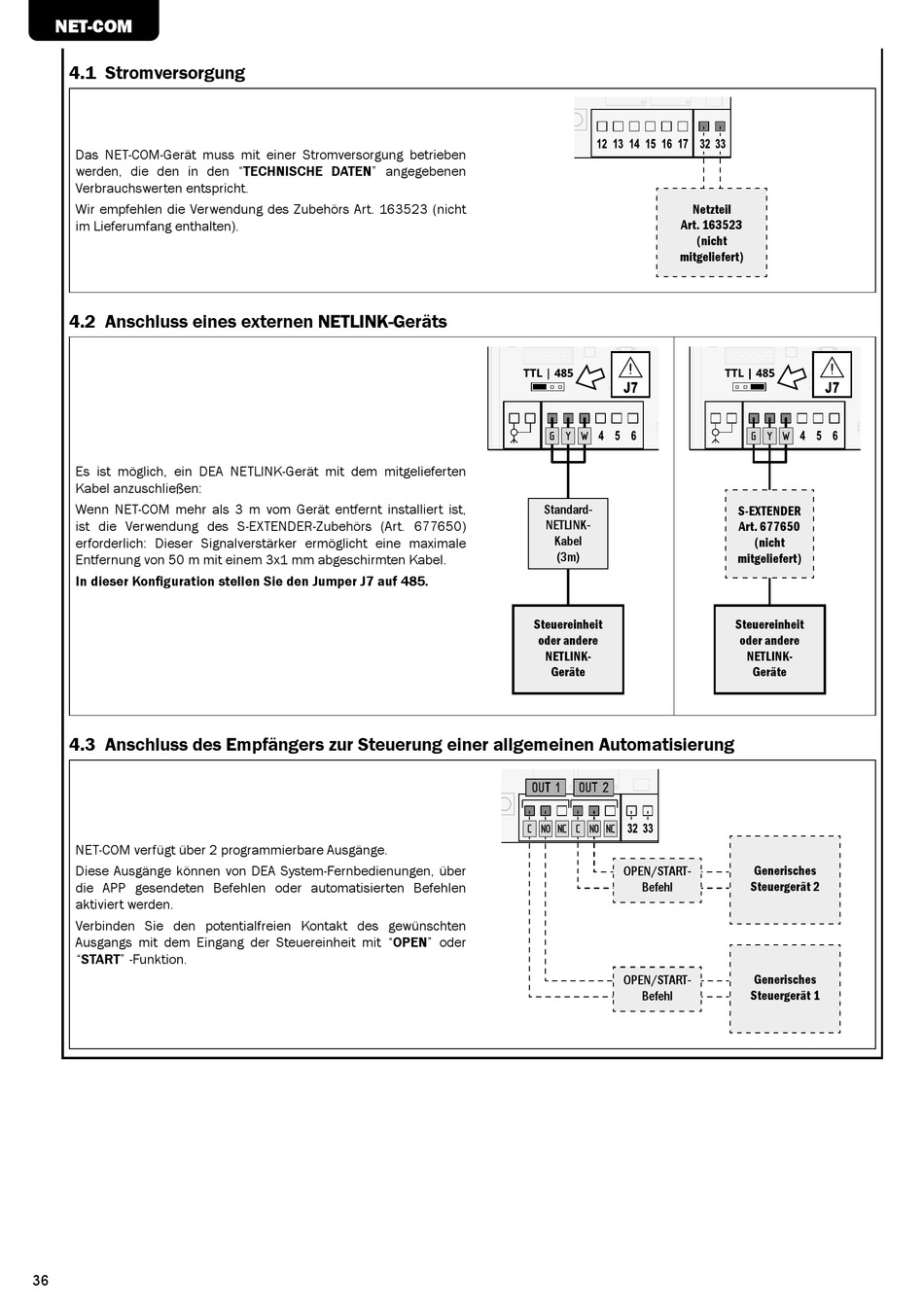

4.1 Stromversorgung

Das NET-COM-Gerät muss mit einer Stromversorgung betrieben
werden, die den in den "TECHNISCHE DATEN" angegebenen
Verbrauchswerten entspricht.
Wir empfehlen die Verwendung des Zubehörs Art. 163523 (nicht
im Lieferumfang enthalten).
4.2 Anschluss eines externen NETLINK-Geräts
Es ist möglich, ein DEA NETLINK-Gerät mit dem mitgelieferten
Kabel anzuschließen:
Wenn NET-COM mehr als 3 m vom Gerät entfernt installiert ist,
ist die Verwendung des S-EXTENDER-Zubehörs (Art. 677650)
erforderlich: Dieser Signalverstärker ermöglicht eine maximale
Entfernung von 50 m mit einem 3x1 mm abgeschirmten Kabel.
In dieser Konfiguration stellen Sie den Jumper J7 auf 485.
4.3 Anschluss des Empfängers zur Steuerung einer allgemeinen Automatisierung
NET-COM verfügt über 2 programmierbare Ausgänge.
Diese Ausgänge können von DEA System-Fernbedienungen, über
die APP gesendeten Befehlen oder automatisierten Befehlen
aktiviert werden.
Verbinden Sie den potentialfreien Kontakt des gewünschten
Ausgangs mit dem Eingang der Steuereinheit mit "OPEN" oder
"START" -Funktion.
36
Netzteil
Art. 163523
(nicht
mitgeliefert)
G Y W
Standard-
NETLINK-
Kabel
(3m)
Steuereinheit
oder andere
NETLINK-
Geräte
OUT 1 OUT 2
C NO NC C NO NC
OPEN/START-
Befehl
OPEN/START-
Befehl
G Y W
S-EXTENDER
Art. 677650
(nicht
mitgeliefert)
Steuereinheit
oder andere
NETLINK-
Geräte
Generisches
Steuergerät 2
Generisches
Steuergerät 1
