4 CONEXÕES ELÉTRICAS
! Risco de ferimentos e danos materiais devido a choques elétricos !
! Risco de mau funcionamento devido à instalação inadequada !
Faça as conexões seguindo as indicações do diagrama de cablagem.
AVISO Antes de qualquer operação de conexão, é OBRIGATÓRIO desconectar a fonte de alimentação.
AVISO Para uma adequada segurança elétrica manter claramente separados (mínimo 4 mm no ar ou 1 mm através o isolamento
suplementar) os cabos a baixíssima tensão de segurança (comandos, fechadura elétrica, antena, alimentação auxiliares) dos cabos de
alimentação 230V ~ procurando colocá-los dentro das calhas em plástico e à sua fixação com braçadeiras adequadas nas proximidades
dos terminais.
AVISO Todos os cabos devem estar descarnados e desembainhados nas imediações dos bornes. Manter os cabos ligeiramente mais
longos de forma a eliminar posteriormente a eventual parte em excesso.
L1, L2, L3, L4 indicam o estado do dispositivo.
LEDs
o1, o2 indicam o estado das duas saídas de relé.
USB Conector Micro USB para conexão e configuração do NET-COM a partir de um PC via conexão à Internet.
Botão usado para selecionar a operação via antena, interna ou externa, ou via módulo LAN-EXP. Também é usado para
P1
verificar a qualidade da receção GSM e para a função de reset.
SMA Conector padrão para antena GSM fornecida.
J7 Configurador da porta de série como TTL (
Ligação da antena de receção de radiocomandos.
Ligação de série do dispositivo NETLINK controlado por NET-COM.
1, 2, 3
(1) UA, (2) UB, (3) G.
Ligação de entradas.
4, 5, 6
(4) comum, (5) entrada 1, (6) entrada 2.
Saída 1.
12, 13, 14
(12) comum, (13) contacto NO, (14) contacto NC.
Saída 2.
15, 16, 17
(15) comum, (16) contacto NO, (17) contacto NC.
Entrada de alimentação 24V ~/
32, 33
J7

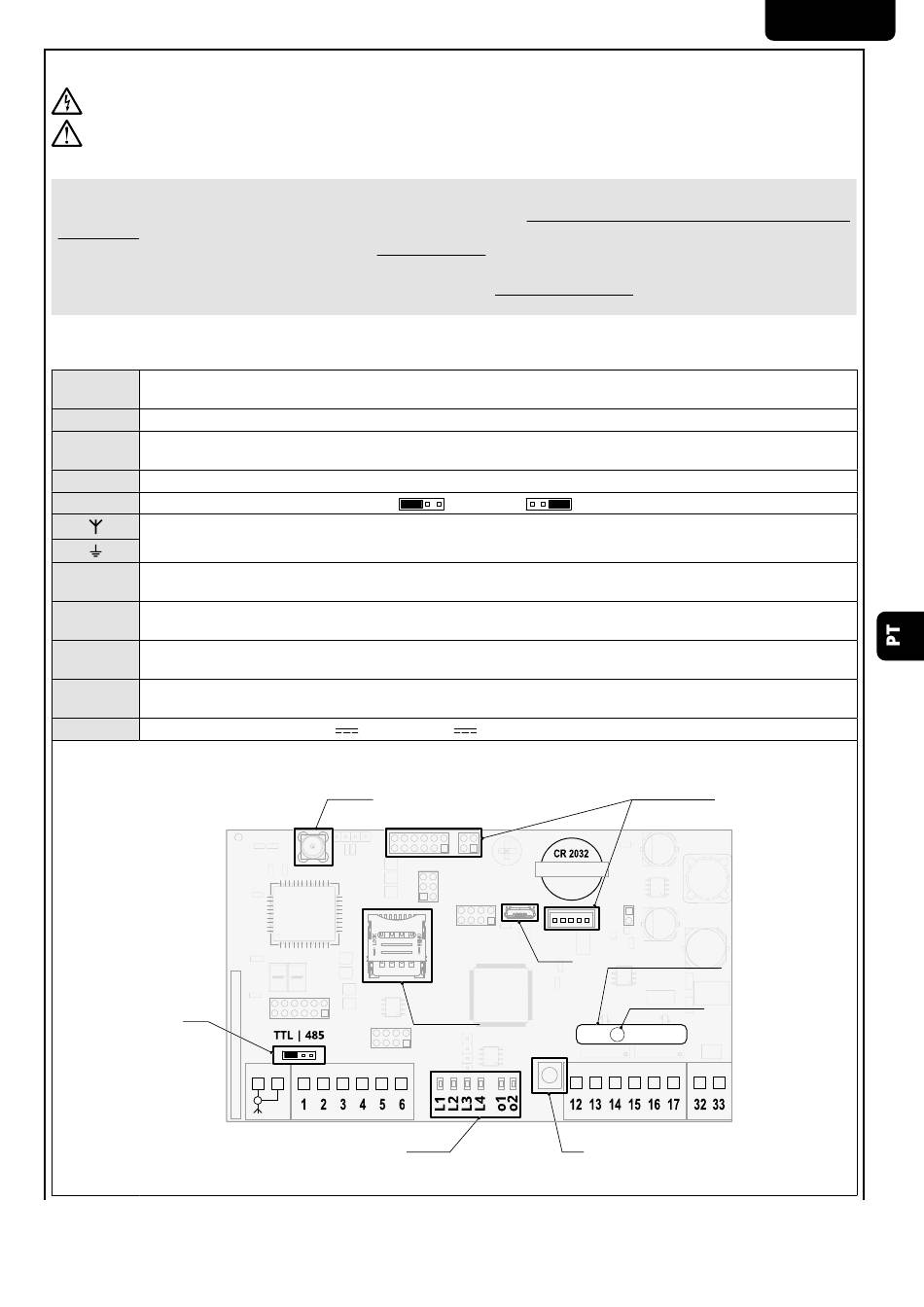

Tabela de terminais da unidade de controle NET-COM
±5% ou 12V ~/
SMA
SIM
HOUSING
LEDs
) ou RS485 ( ).
±5%.
USB
SERIAL NUMBER
SN: 00 0F XX XX XX XX
P1
NET-COM
NET-NODE
0B: 2G model
0F: 4G model
