NET-COM

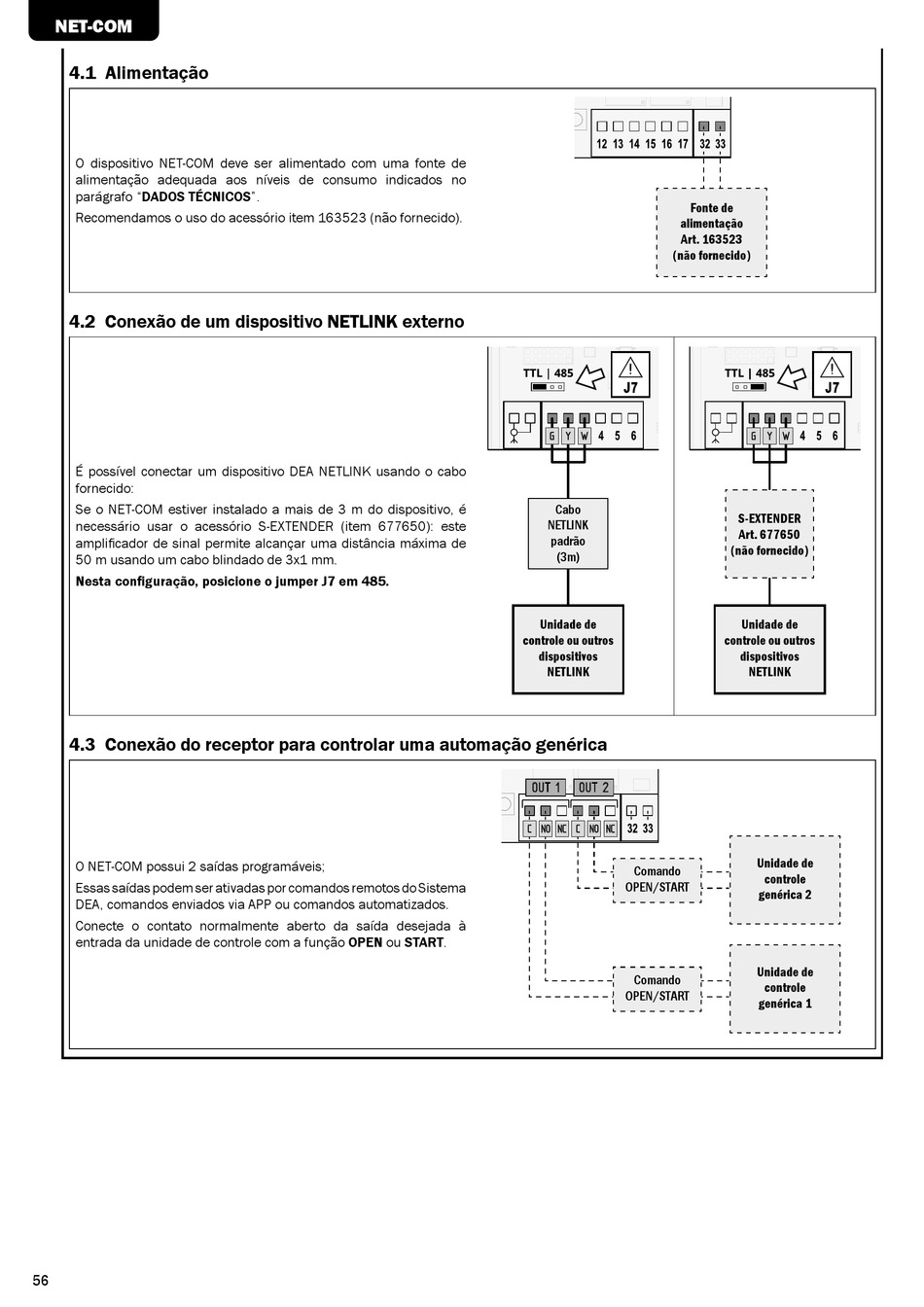

4.1 Alimentação
O dispositivo NET-COM deve ser alimentado com uma fonte de
alimentação adequada aos níveis de consumo indicados no
parágrafo "DADOS TÉCNICOS".
Recomendamos o uso do acessório item 163523 (não fornecido).
4.2 Conexão de um dispositivo NETLINK externo
É possível conectar um dispositivo DEA NETLINK usando o cabo
fornecido:
Se o NET-COM estiver instalado a mais de 3 m do dispositivo, é
necessário usar o acessório S-EXTENDER (item 677650): este
amplificador de sinal permite alcançar uma distância máxima de
50 m usando um cabo blindado de 3x1 mm.
Nesta configuração, posicione o jumper J7 em 485.
4.3 Conexão do receptor para controlar uma automação genérica
O NET-COM possui 2 saídas programáveis;
Essas saídas podem ser ativadas por comandos remotos do Sistema
DEA, comandos enviados via APP ou comandos automatizados.
Conecte o contato normalmente aberto da saída desejada à
entrada da unidade de controle com a função OPEN ou START.
56
Fonte de
alimentação
Art. 163523
(não fornecido)
G Y W
Cabo
NETLINK
padrão
(3m)
Unidade de
controle ou outros
dispositivos
NETLINK
OUT 1 OUT 2
C NO NC C NO NC
Comando
OPEN/START
Comando
OPEN/START
G Y W
S-EXTENDER
Art. 677650
(não fornecido)
Unidade de
controle ou outros
dispositivos
NETLINK
Unidade de
controle
genérica 2
Unidade de
controle
genérica 1
