4 COLLEGAMENTI ELETTRICI

! Pericolo di lesioni e danni materiali dovute a scosse elettriche !
! Pericolo di malfunzionamenti dovuti a installazione impropria !
Eseguire i collegamenti seguendo le indicazioni dello schema elettrico.
ATTENZIONE Prima di ogni operazione di collegamento, è OBBLIGATORIO scollegare l'alimentazione elettrica.
ATTENZIONE Per una adeguata sicurezza elettrica tutti i cavi dovranno avere essere in doppio isolamento. Assicurarsi di mantenere
nettamente separati (minimo 4 mm in aria o 1 mm attraverso l'isolamento supplementare) i cavi a bassissima tensione di sicurezza
dai cavi in bassa tensione (230V ~) provvedendo a porli all'interno di canalette in plastica ed al loro fissaggio con adeguate fascette in
prossimità delle morsettiere.
ATTENZIONE Tutti i cavi dovranno essere spellati e sguainati nelle immediate vicinanze dei morsetti. Tenere i cavi leggermente più lunghi
in modo da eliminare successivamente l'eventuale parte in eccesso.
L1, L2, L3, L4 segnalano lo stato del dispositivo.
LEDs
o1, o2 segnalano lo stato delle due uscite a relè.
USB Connettore micro USB per collegare e configurare NET-COM da PC con connessione internet.
Pulsante utilizzato per la selezione del funzionamento tramite antenna, interna o esterna, oppure tramite modulo LAN-
P1
EXP. È utilizzato anche per verificare la qualità della ricezione GSM e per la funzione di reset.
SMA Connettore standard per antenna GSM fornita.
J7 Configuratore della porta seriale come TTL (
Collegamento antenna ricezione radiocomandi.
Collegamento seriale dispositivo NETLINK controllato da NET-COM.
1, 2, 3
(1) UA, (2) UB, (3) G.
Collegamento ingressi.
4, 5, 6
(4) Comune, (5) Ingresso 1, (6) Ingresso 2.
OUT 1
12, 13, 14
(12) Comune, (13) Contatto NO, (14) Contatto NC.
OUT 2
15, 16, 17
(15) Comune, (16) Contatto NO, (17) Contatto NC.
Ingresso di alimentazione 24V ~/
32, 33
J7

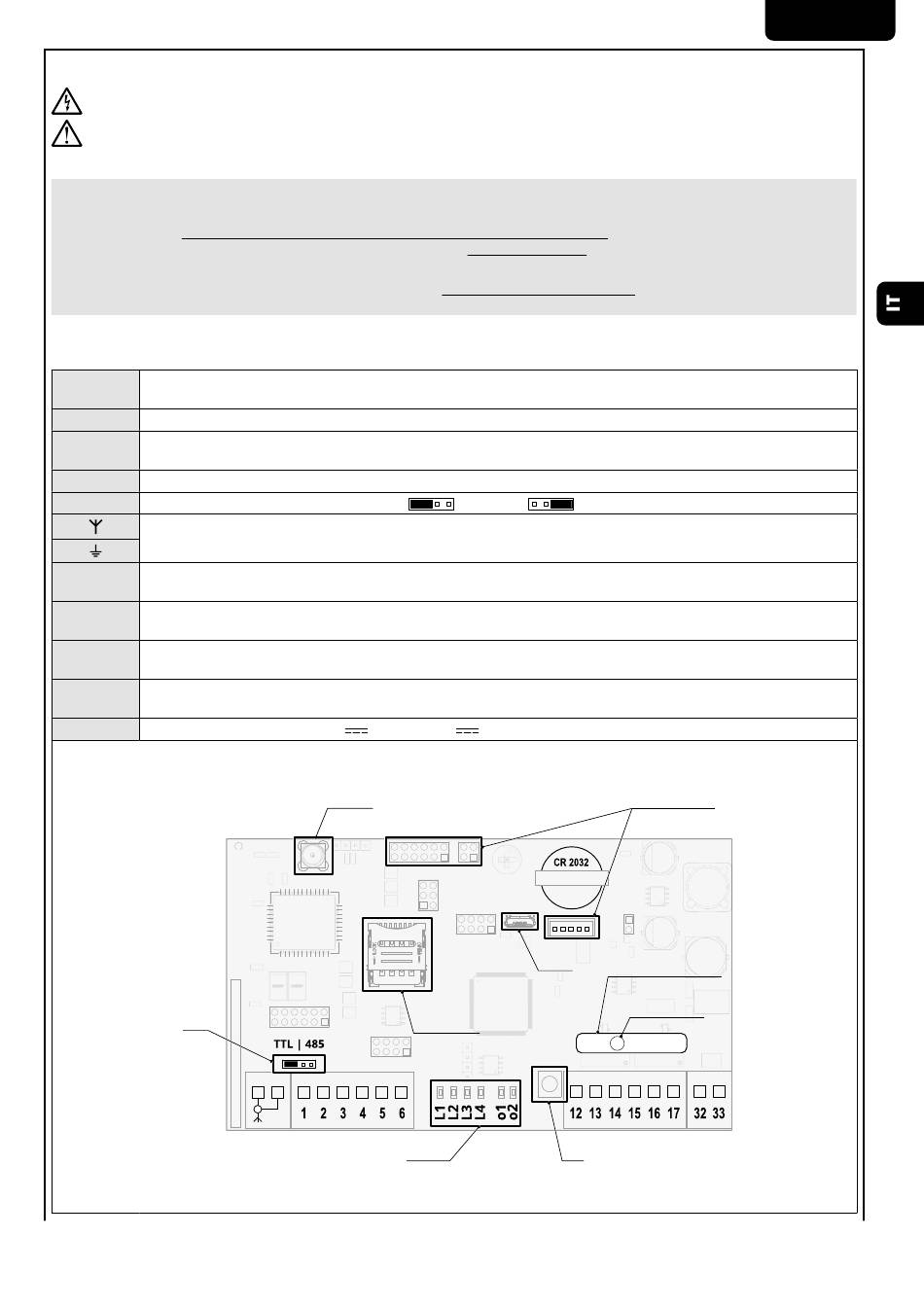

Tabella morsettiere scheda NET-COM
) o RS485 (
±5% o 12V ~/ ±5%.
SMA
SIM
HOUSING
LEDs
).
NET-NODE
USB
SERIAL NUMBER
0B: 2G model
0F: 4G model
SN: 00 0F XX XX XX XX
P1
NET-COM
