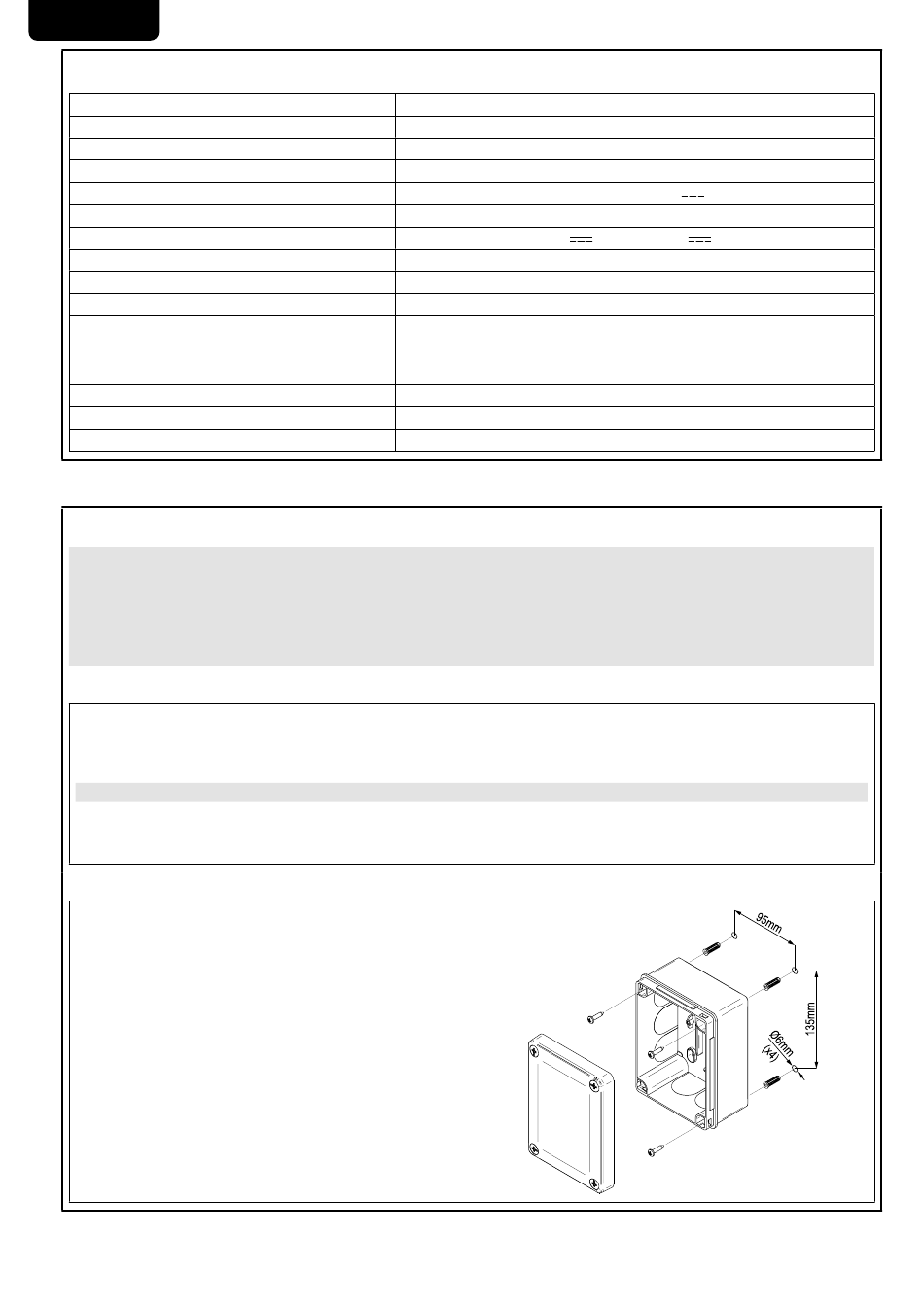

2 DADOS TÉCNICOS
Dispositivos NET ligáveis
Radiocomandos memorizáveis
Frequência
Tipos de codificações compatíveis
Saídas programáveis
Entradas programáveis
Alimentação
Potência máx. absorvida
Bateria
Frequência modem 2G (MHz)
Frequência modem 4G (MHz)
Temperatura de funcionamento
Dimensões (mm)
Índice de proteção
3 INSTALAÇÃO E MONTAGEM
AVISO O NET-COM é embalado numa caixa de cartão identificada com uma etiqueta que indica o nome e o código do produto.
É proibido dispersar o material de embalagem no ambiente e deixá-lo ao alcance das crianças, pois pode representar um perigo.
Portanto, deve ser descartado de acordo com as leis em vigor.
AVISO O dispositivo só pode ser instalado e gerido por pessoal autorizado e devidamente instruído, com experiência técnica adequada.
AVISO Antes de instalar o NET-COM, verifique a cobertura do sinal GSM. Evite instalar o dispositivo em salas subterrâneas ou em
garagens de caixa metálica.
3.1 Antes da instalação, observe o seguinte:
O NET-COM é fornecido com uma antena padrão para receber os comandos de 433 MHz. Para melhorar a receção, recomendamos
a instalação de uma antena externa (item 179004). A nova antena deve ser posicionada o mais alto possível e acima de quaisquer
estruturas de metal ou betão armado presentes na área. Se necessário, utilize um cabo coaxial com impedância de 50 ohm (por
exemplo, o cabo RG58 de baixa perda).
AVISO Para reduzir a perda de sinal, utilize o cabo de antena mais curto possível (não deve exceder os 10 m).
Instale o NET-COM numa zona com boa receção GSM para garantir uma ligação à Internet estável. O produto está equipado com uma
antena aplicada sob a tampa, que deve ser aparafusada ao conector apropriado (SMA). Para melhorar a receção do modem, pode
substituir a antena fornecida por uma externa. Recomendamos a antena GSM-LTE com cabo de 2 m (item 179009).
3.2 Proceda com a instalação conforme descrito abaixo:
Escolha uma área de montagem compatível com as dimensões
do produto (consulte os DADOS TÉCNICOS) e que leve em
consideração a passagem dos cabos de conexão (consulte as
CONEXÕES ELÉTRICAS).
• Remova a tampa;
• Trace os pontos de fixação na parede e faça furos (Ø6 mm);
• Insira as buchas;
• Centralize o produto e fixe-o com os parafusos fornecidos.
• Complete as conexões necessárias para a comissionamento
do produto.
• Remova a lingueta isolante de baixo da bateria de moeda.
• Parafuse a antena GSM colocada na tampa ao conector SMA
do circuito.
• Realize testes de funcionamento adequados.
• Feche a tampa.
54
HCS rolling code - Dip-switch - DART
2 Output 0,5A/30V
24V ~/
10W (com SIM) ou 1,92W (sem SIM | LAN-EXP)
850/900/1800/1900
LTE-TDD B34/B38/B39/B40/B41
LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66
UMTS/HSPA+ B1/B2/B4/B5/B6/B8/B19
GSM/GPRS/EDGE 850/900/1800/1900
1
1500
433,92 MHz
2 Input
±5% ou 12V ~/ ±5%
CR 2032
-10 ÷ 50 °C
160 x 120 x 78,5
IP55
