NET-COM

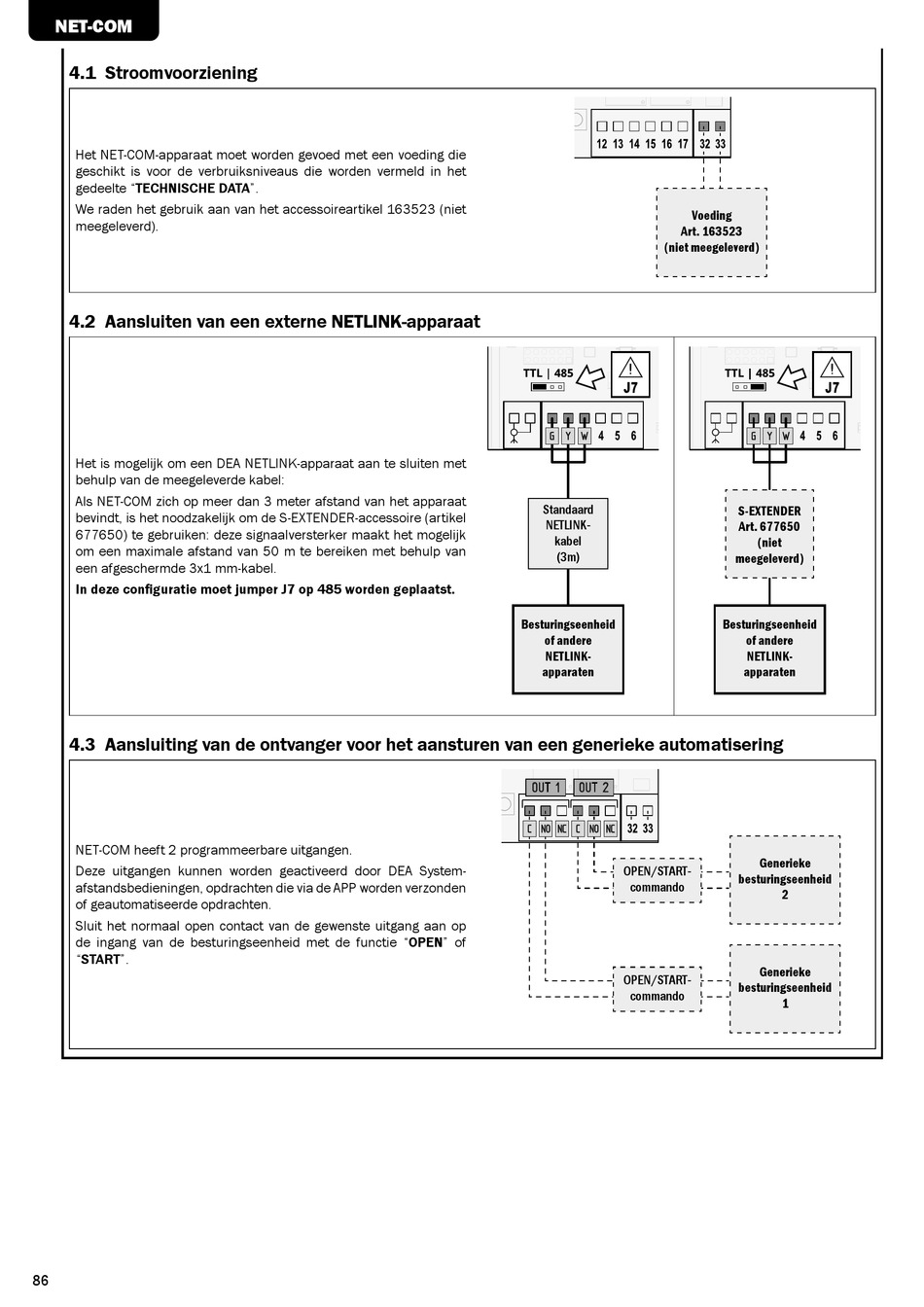

4.1 Stroomvoorziening
Het NET-COM-apparaat moet worden gevoed met een voeding die
geschikt is voor de verbruiksniveaus die worden vermeld in het
gedeelte "TECHNISCHE DATA".
We raden het gebruik aan van het accessoireartikel 163523 (niet
meegeleverd).
4.2 Aansluiten van een externe NETLINK-apparaat
Het is mogelijk om een DEA NETLINK-apparaat aan te sluiten met
behulp van de meegeleverde kabel:
Als NET-COM zich op meer dan 3 meter afstand van het apparaat
bevindt, is het noodzakelijk om de S-EXTENDER-accessoire (artikel
677650) te gebruiken: deze signaalversterker maakt het mogelijk
om een maximale afstand van 50 m te bereiken met behulp van
een afgeschermde 3x1 mm-kabel.
In deze configuratie moet jumper J7 op 485 worden geplaatst.
4.3 Aansluiting van de ontvanger voor het aansturen van een generieke automatisering
NET-COM heeft 2 programmeerbare uitgangen.
Deze uitgangen kunnen worden geactiveerd door DEA System-
afstandsbedieningen, opdrachten die via de APP worden verzonden
of geautomatiseerde opdrachten.
Sluit het normaal open contact van de gewenste uitgang aan op
de ingang van de besturingseenheid met de functie "OPEN" of
"START".
86
Voeding
Art. 163523
(niet meegeleverd)
G Y W
Standaard
NETLINK-
kabel
(3m)
Besturingseenheid
of andere
NETLINK-
apparaten
OUT 1 OUT 2
C NO NC C NO NC
OPEN/START-
commando
OPEN/START-
commando
G Y W
S-EXTENDER
Art. 677650
(niet
meegeleverd)
Besturingseenheid
of andere
NETLINK-
apparaten
Generieke
besturingseenheid
2
Generieke
besturingseenheid
1
