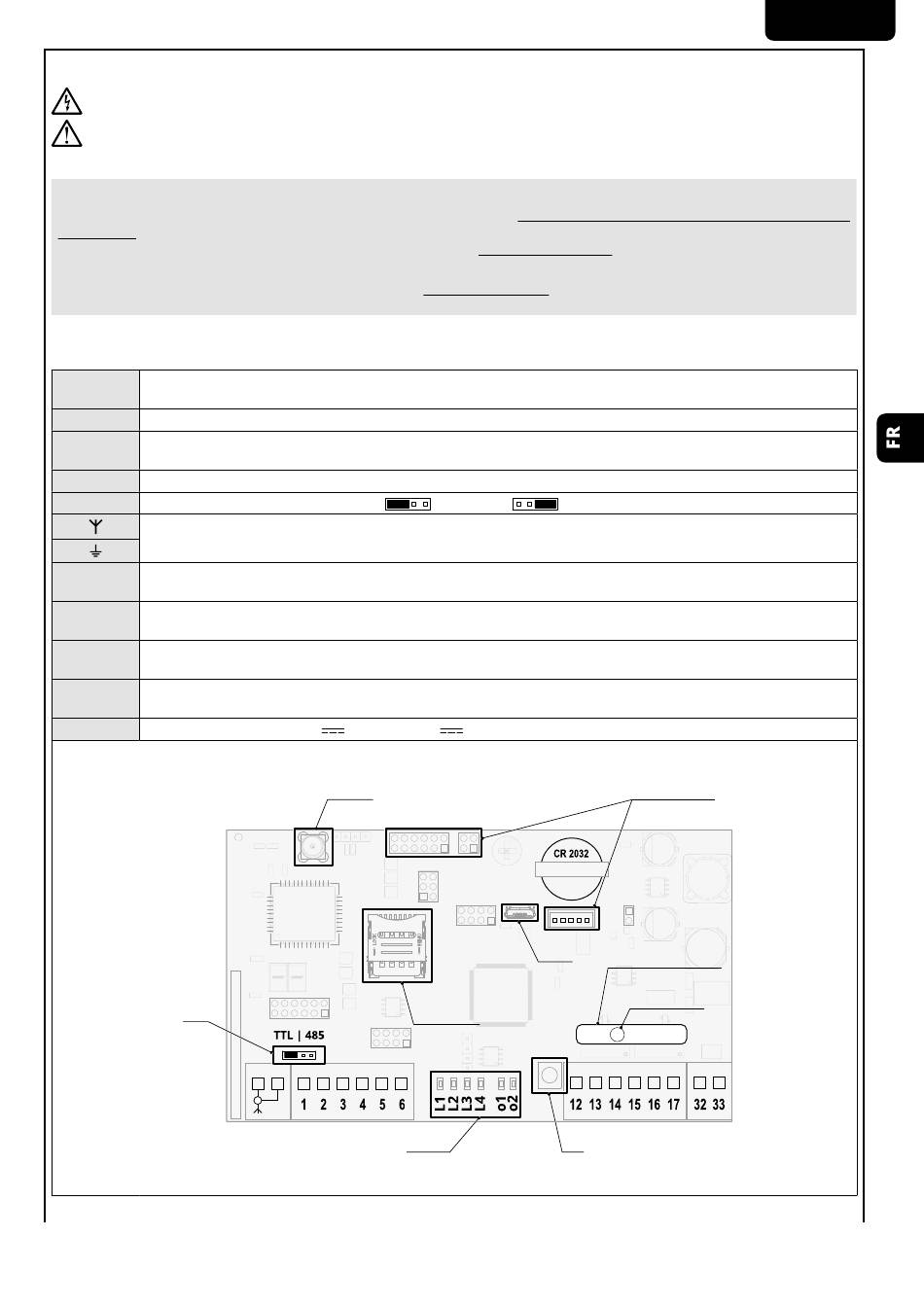

4 CONNEXIONS ÉLECTRIQUES
! Risque de blessures et de dommages matériels dus aux chocs électriques !
! Risque de dysfonctionnements dus à une mauvaise installation !
Réaliser les branchements en suivant les indications figurant sur le schéma de câblage.
ATTENTION Avant toute opération de raccordement, il est OBLIGATOIRE de débrancher l'alimentation.
ATTENTION Pour une sécurité électrique adéquate, garder nettement séparés (4 mm min dans l'air ou 1 mm à travers l'isolation sup-
plémentaire) les câbles à très basse tension de sécurité (commande, serrure électrique, antenne, alimentation des circuits auxiliaires)
des câbles de courant 230V ~ en veillant à les placer à l'intérieur de passe-fils en plastique et à les fixer avec des pattes d'attache
appropriées à proximité des barrettes à bornes.
ATTENTION Tous les fils devront être dénudés et dégainés à proximité des bornes. Tenir les fils légèrement plus longs de manière à
éliminer par la suite l'éventuelle partie en excès.
L1, L2, L3, L4 indiquent l'état du dispositif.
LEDs
o1, o2 indiquent l'état des deux sorties à relais.
USB Connecteur micro USB pour connecter et configurer NET-COM depuis un ordinateur connecté à Internet.
Bouton utilisé pour sélectionner le fonctionnement via l'antenne, interne ou externe, ou via le module LAN-EXP. Il est
P1
également utilisé pour vérifi er la qualité de la réception GSM et pour la fonction de réinitialisation.
SMA Connecteur standard pour antenne GSM fourni.
J7 Configurateur du port série tel que TTL (
Raccordement antenne réception émetteurs.
Raccordement en série dispositif NETLINK commandé par NET-COM.
1, 2, 3
(1) UA, (2) UB, (3) G.
Raccordement entrées.
4, 5, 6
(4) commune, (5) entrée 1, (6) entrée 2.
OUT 1.
12, 13, 14
(12) commune, (13) contact NO, (14) contact NF.
OUT 2
15, 16, 17
(15) commune, (16) contact NO, (17) contact NF.
Entrée d'alimentation 24V ~/
32, 33
J7
Tableau du bornier de la centrale NET-COM
) ou RS485 (
±5% ou 12V ~/ ±5%.
SMA
SIM
HOUSING
LEDs
).
NET-NODE
USB
SERIAL NUMBER
0B: 2G model
0F: 4G model
SN: 00 0F XX XX XX XX
P1
NET-COM
