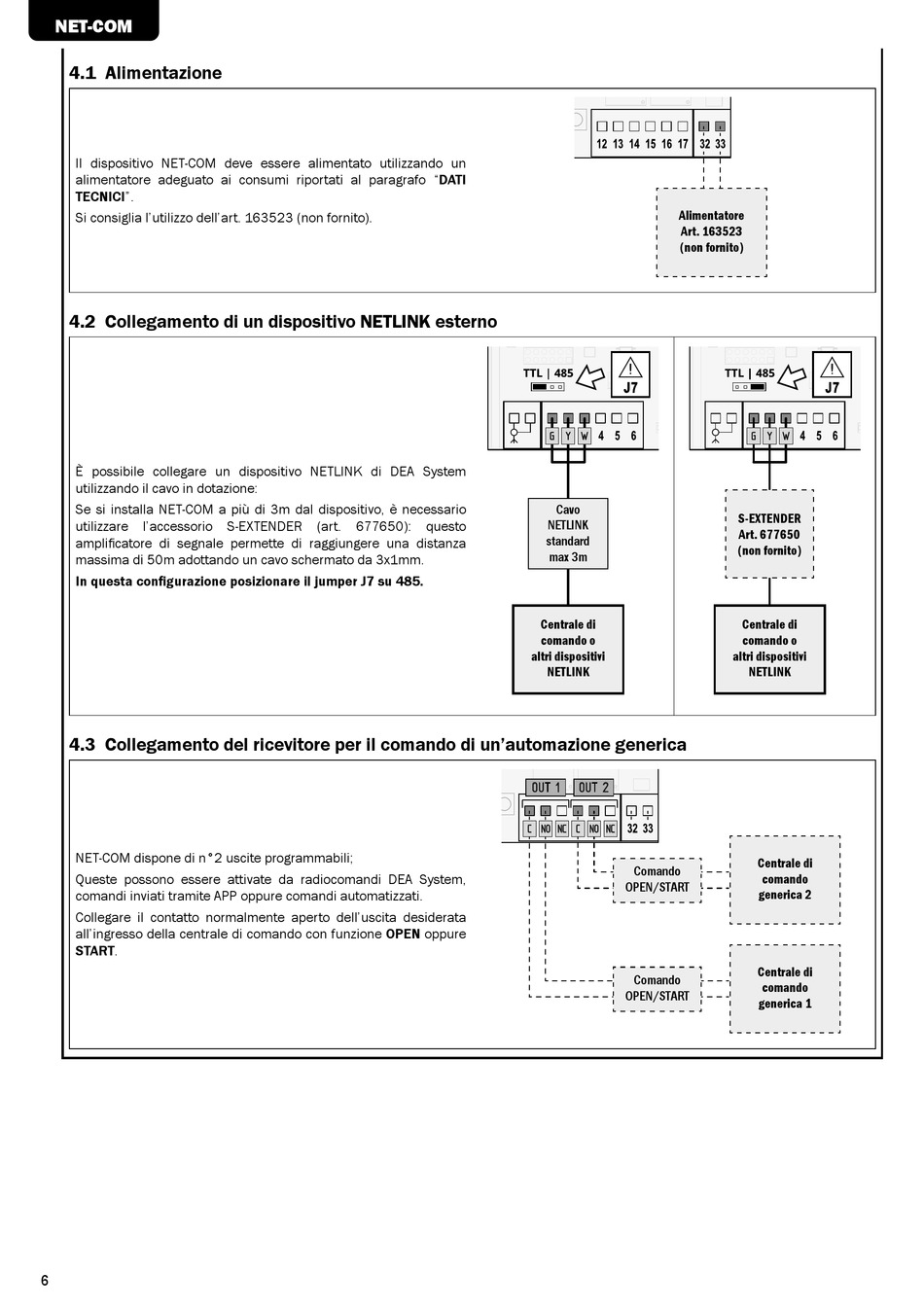

4.1 Alimentazione
Il dispositivo NET-COM deve essere alimentato utilizzando un
alimentatore adeguato ai consumi riportati al paragrafo "DATI
TECNICI".
Si consiglia l'utilizzo dell'art. 163523 (non fornito).
4.2 Collegamento di un dispositivo NETLINK esterno
È possibile collegare un dispositivo NETLINK di DEA System
utilizzando il cavo in dotazione:
Se si installa NET-COM a più di 3m dal dispositivo, è necessario
utilizzare l'accessorio S-EXTENDER (art. 677650): questo
amplificatore di segnale permette di raggiungere una distanza
massima di 50m adottando un cavo schermato da 3x1mm.
In questa configurazione posizionare il jumper J7 su 485.
4.3 Collegamento del ricevitore per il comando di un'automazione generica
NET-COM dispone di n°2 uscite programmabili;
Queste possono essere attivate da radiocomandi DEA System,
comandi inviati tramite APP oppure comandi automatizzati.
Collegare il contatto normalmente aperto dell'uscita desiderata
all'ingresso della centrale di comando con funzione OPEN oppure
START.
6
Alimentatore
Art. 163523
(non fornito)
G Y W
Cavo
NETLINK
standard
max 3m
Centrale di
comando o
altri dispositivi
NETLINK
OUT 1 OUT 2
C NO NC C NO NC
Comando
OPEN/START
Comando
OPEN/START
G Y W
S-EXTENDER
Art. 677650
(non fornito)
Centrale di
comando o
altri dispositivi
NETLINK
Centrale di
comando
generica 2
Centrale di
comando
generica 1
