Antena GSM
externa
opcional
Art. 179009

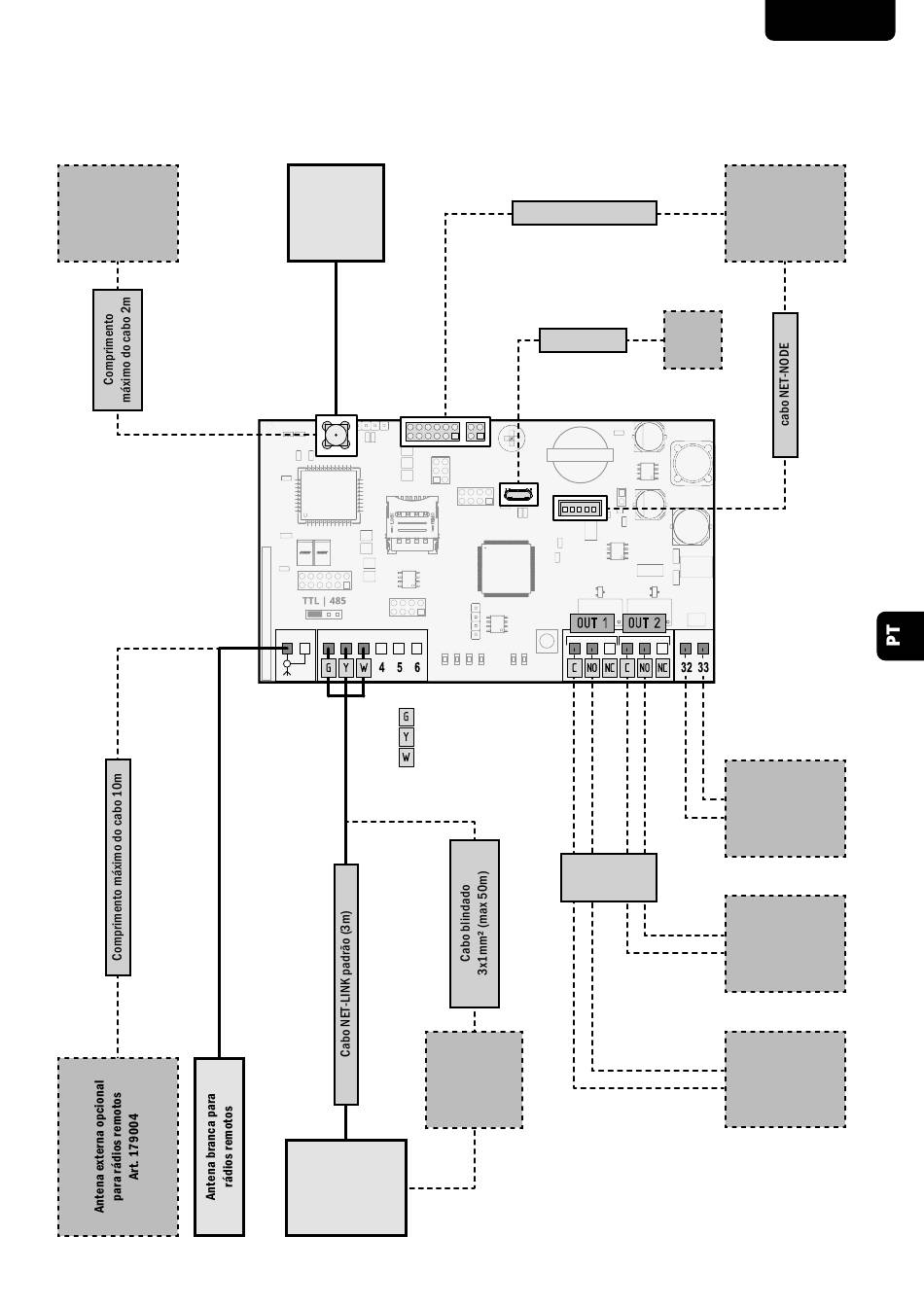

ESQUEMA ELÉCTRICO NET-COM
Antena
GSM
G Y W
= Verde
G
= Amarelo
Y
= Branco
W
S-EXTENDER
Art. 677650
(não fornecido)
Unidade de
controle ou
outros
dispositivos
NET-LINK
Plug-in NET-NODE
Micro USB
PC
OUT 1 OUT 2
C NO NC C NO NC
Comando
OPEN/START
NET-COM
NET-NODE
(não fornecido)
Fonte de
alimentação
Art. 163523
(não fornecido)
Unidade de
controle
genérica 2
Unidade de
controle
genérica 1
57
