NET-COM

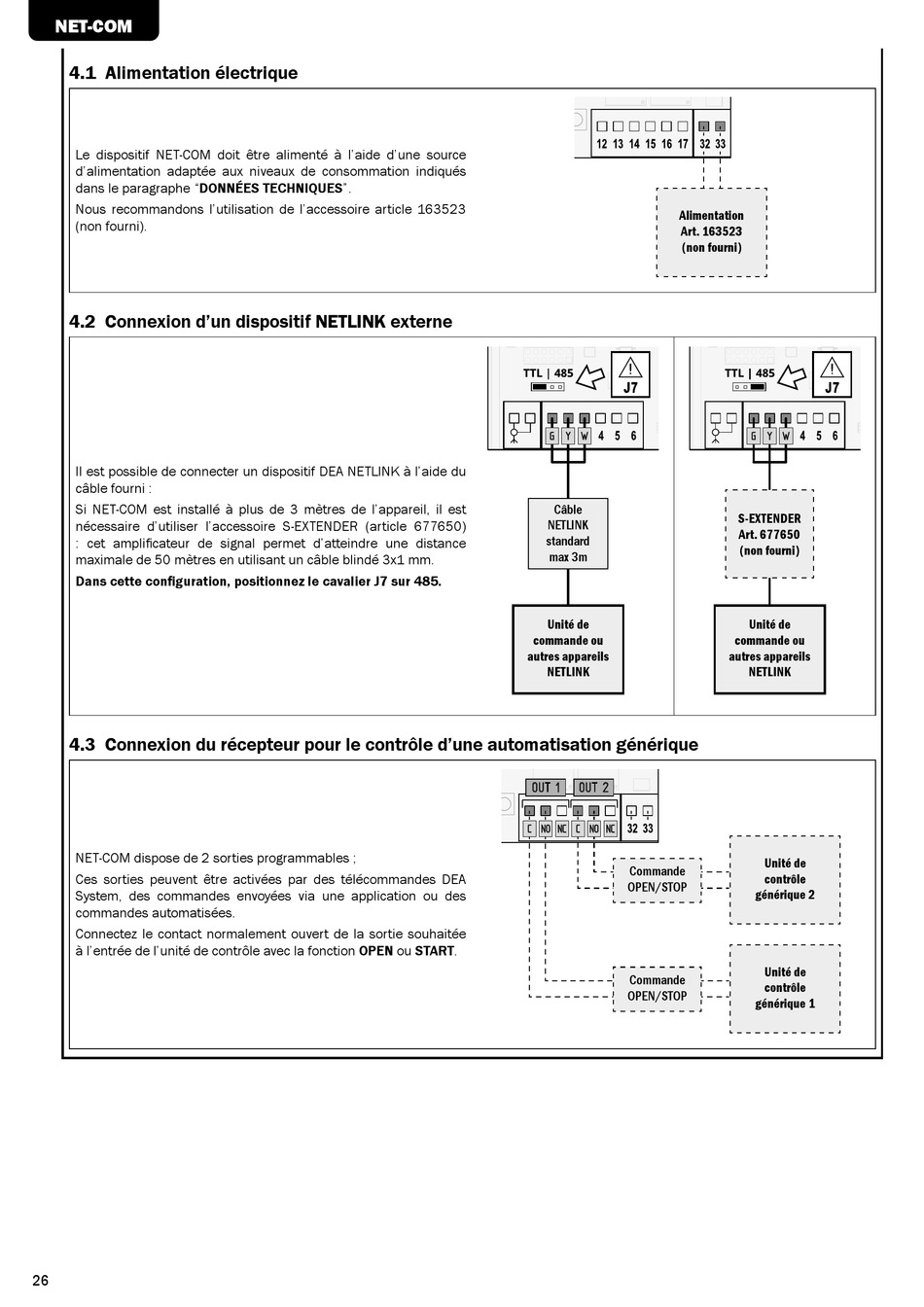

4.1 Alimentation électrique
Le dispositif NET-COM doit être alimenté à l'aide d'une source
d'alimentation adaptée aux niveaux de consommation indiqués
dans le paragraphe "DONNÉES TECHNIQUES".
Nous recommandons l'utilisation de l'accessoire article 163523
(non fourni).
4.2 Connexion d'un dispositif NETLINK externe
Il est possible de connecter un dispositif DEA NETLINK à l'aide du
câble fourni :
Si NET-COM est installé à plus de 3 mètres de l'appareil, il est
nécessaire d'utiliser l'accessoire S-EXTENDER (article 677650)
: cet amplificateur de signal permet d'atteindre une distance
maximale de 50 mètres en utilisant un câble blindé 3x1 mm.
Dans cette configuration, positionnez le cavalier J7 sur 485.
4.3 Connexion du récepteur pour le contrôle d'une automatisation générique
NET-COM dispose de 2 sorties programmables ;
Ces sorties peuvent être activées par des télécommandes DEA
System, des commandes envoyées via une application ou des
commandes automatisées.
Connectez le contact normalement ouvert de la sortie souhaitée
à l'entrée de l'unité de contrôle avec la fonction OPEN ou START.
26
Alimentation
Art. 163523
(non fourni)
G Y W
Câble
NETLINK
standard
max 3m
Unité de
commande ou
autres appareils
NETLINK
OUT 1 OUT 2
C NO NC C NO NC
Commande
OPEN/STOP
Commande
OPEN/STOP
G Y W
S-EXTENDER
Art. 677650
(non fourni)
Unité de
commande ou
autres appareils
NETLINK
Unité de
contrôle
générique 2
Unité de
contrôle
générique 1
