4 ELEKTRISCHE VERBINDINGEN
! Gevaar voor letsel en materiële schade door elektrische schokken !
! Risico op storingen als gevolg van onjuiste installatie !
Maak de aansluitingen volgens de aanwijzingen van het bedradingsschema.
WAARSCHUWING Voordat u een aansluiting uitvoert, MOET de voeding worden losgekoppeld.
WAARSCHUWING Voor voldoende elektrische veiligheid moeten alle kabels dubbel geïsoleerd zijn. Zorg ervoor dat de zeer lage
veiligheidsspanningskabels duidelijk gescheiden blijven (minstens 4 mm in de lucht of 1 mm door de extra isolatie) van de
laagspanningskabels (230V ~) door ze in de kunststof kabelgoten te plaatsen en vast te zetten met geschikte klemmen in de buurt van
de aansluitblokken.
WAARSCHUWING Alle kabels moeten in de directe omgeving van de klemmen worden gestript. Houd de kabels iets langer om eventuele
overtollige kabels later te verwijderen.
L1, L2, L3, L4 geven de status van het apparaat aan.
LEDs
o1, o2 geven de status van de twee relaisuitgangen aan.
USB
Micro-USB-connector voor het aansluiten en configureren van NET-COM vanaf een pc via een internetverbinding.
Knop om de werking te selecteren via de interne of externe antenne, of via het LAN-EXP-module. Het wordt ook gebruikt
P1
om de kwaliteit van de GSM-ontvangst te controleren en voor de resetfunctie.
SMA
Standaard connector voor de meegeleverde GSM-antenne.
J7
Configurator van de seriële poort, zoals TTL (
Antenne-aansluiting ontvangst rf-bedieningen.
Seriële aansluiting NETLINK-apparaat bestuurd door NET-COM.
1, 2, 3
(1) UA, (2) UB, (3) G.
Aansluiting ingangen.
4, 5, 6
(4) gemeenschappelijk, (5) ingang 1, (6) ingang 2.
Uitgang 1.
12, 13, 14
(12) gemeenschappelijk, (13) NO-contact, (14) NC-contact.
Uitgang 2.
15, 16, 17
(15) gemeenschappelijk, (16) NO-contact, (17) NC-contact.
Voedingsingang 24V ~/
32, 33
J7

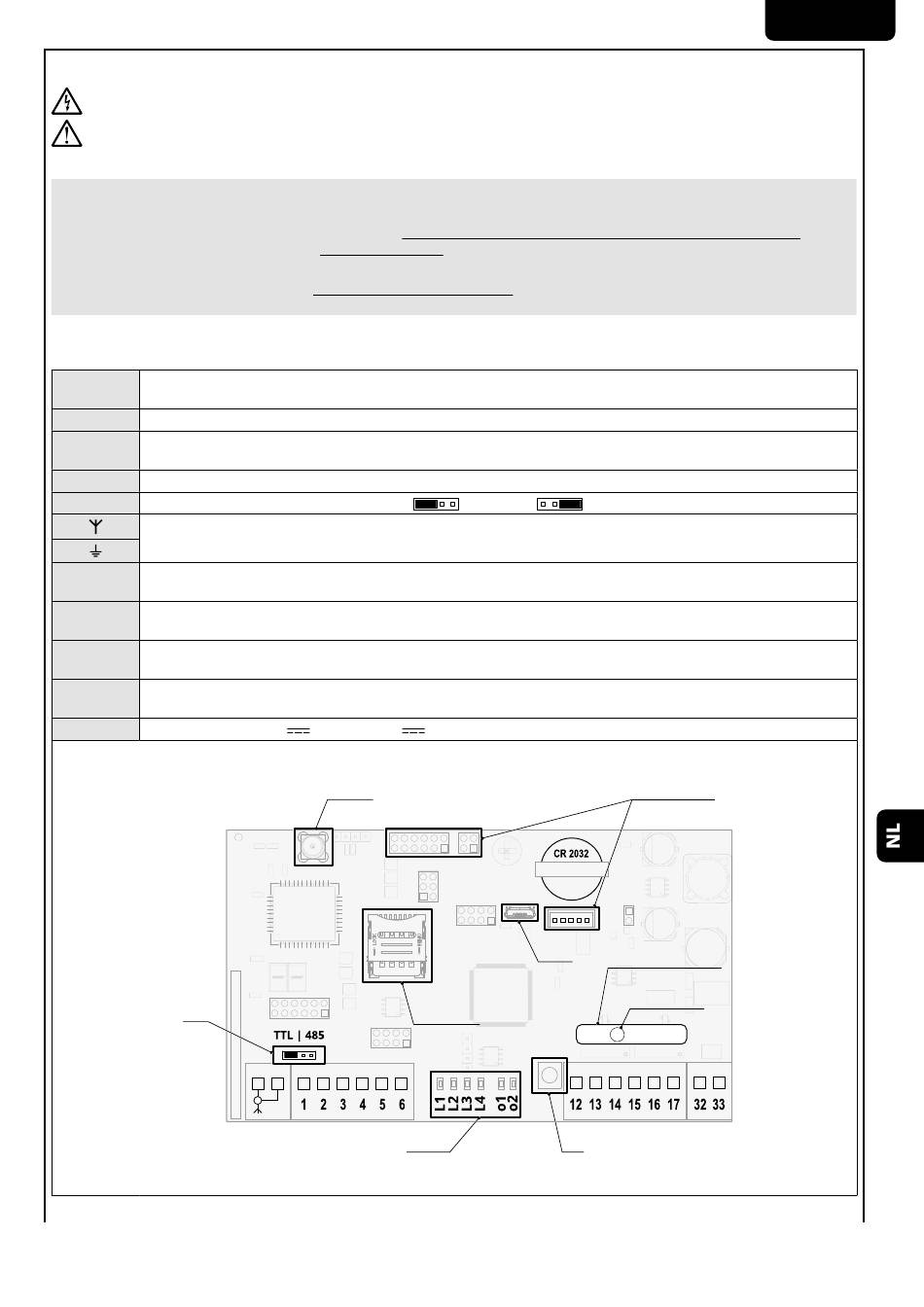

NET-COM-bord terminaltabel
) of RS485 (
±5% of 12V ~/
±5%.
SMA
SIM
HOUSING
LEDs
).
NET-NODE
USB
SERIAL NUMBER
0B: 2G model
0F: 4G model
SN: 00 0F XX XX XX XX
P1
NET-COM
