4 POŁĄCZENIA ELEKTRYCZNE
! Ryzyko obrażeń i szkód materialnych spowodowanych porażeniem elektrycznym !
! Ryzyko awarii w wyniku nieprawidłowej instalacji !
Wykonać połączenia zgodnie ze schematem elektrycznym.
OSTRZEŻENIE Przed przystąpieniem do jakichkolwiek operacji związanych z podłączaniem, OBOWIĄZKOWE jest odłączenie zasilania.
OSTRZEŻENIE Dla odpowiedniego bezpieczeństwa elektrycznego należy trzymać dobrze oddzielone (minimum 4 mm w powietrzu lub 1
mm poprzez dodatkową izolację) kable niskiego napięcia (sterowanie, zamek elektryczny, antena, zasilanie urządzeń pomocniczych) od
kabli zasilających 230V ~ umieszczając je we wnętrzu kanalików plastykowych i mocując przy pomocy odpowiednich opasek w pobliżu
listw zaciskowych.
OSTRZEŻENIE Przewody znajdujące sie w pobliżu zacisków muszą być odsłonięte, bez powłoki izolującej. Pozostawić przewody trochę
dłuższe, aby następnie można było usunąć ich wystającą część.
L1, L2, L3, L4 wskazują stan urządzenia.
LEDs
o1, o2 wskazują stan dwóch wyjść przekaźnikowych.
USB
Złącze Micro USB do podłączania i konfigurowania NET-COM z komputera za pomocą połączenia internetowego.
Przycisk służący do wyboru trybu działania poprzez antenę wewnętrzną lub zewnętrzną, lub za pomocą modułu LAN-EXP.
P1
Służy również do sprawdzania jakości odbioru GSM i funkcji resetowania.
SMA
Standardowe złącze do podłączenia anteny GSM (dostarczanej).
J7
Konfigurator portu szeregowego jako TTL (
Połączenie anteny odbiorczej sterowania radiowego.
Połączenie szeregowe urządzenia NETLINK sterownego przez NET-COM.
1, 2, 3
(1) UA, (2) UB, (3) G.
Połączenia wejść.
4, 5, 6
(4) wspólne (5) wejście 1, (6) wejście 2.
Wyjście 1.
12, 13, 14
(12) wspólne, (13) styk NO, (14) styk NC.
Wyjście 2.
15, 16, 17
(15) wspólne, (16) styk NO, (17) styk NC.
Wejście zasilania 24V ~/
32, 33
J7

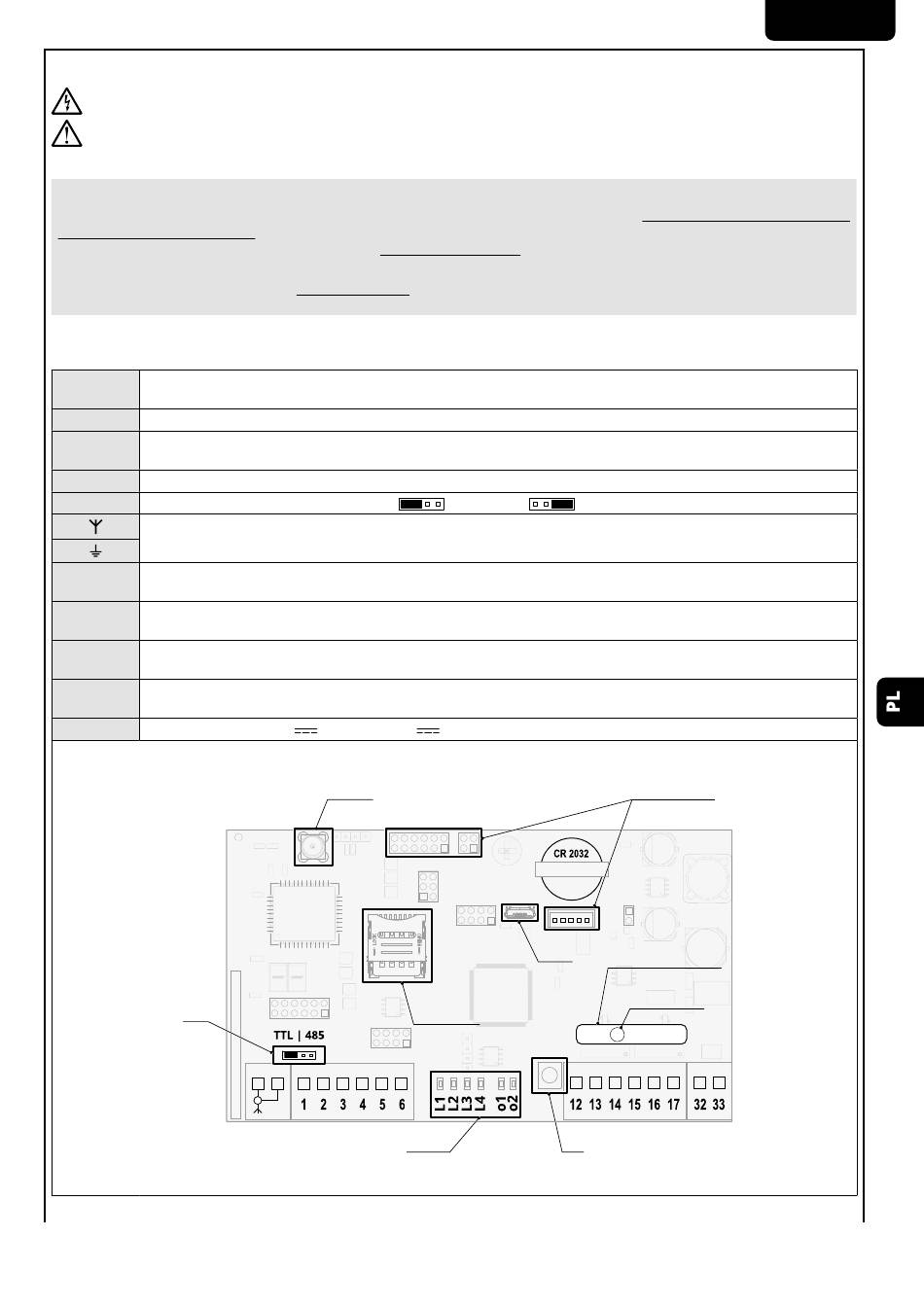

Tablica zacisków płyty NET-COM
) lub RS485 (
±5% lub 12V ~/
±5%.
SMA
SIM
HOUSING
LEDs
).
NET-NODE
USB
SERIAL NUMBER
0B: 2G model
0F: 4G model
SN: 00 0F XX XX XX XX
P1
NET-COM
