KEB COMBIVERT S6 Gebrauchsanleitung Seite 60

ANSCHLUSS DES LEISTUNGSTEILS
4.2.8 Anschluss eines Bremswiderstands
VOrSICHT
4.2.8.1 Klemmleiste X1B Anschluss Bremswiderstand
R -- ++ U V W
Name

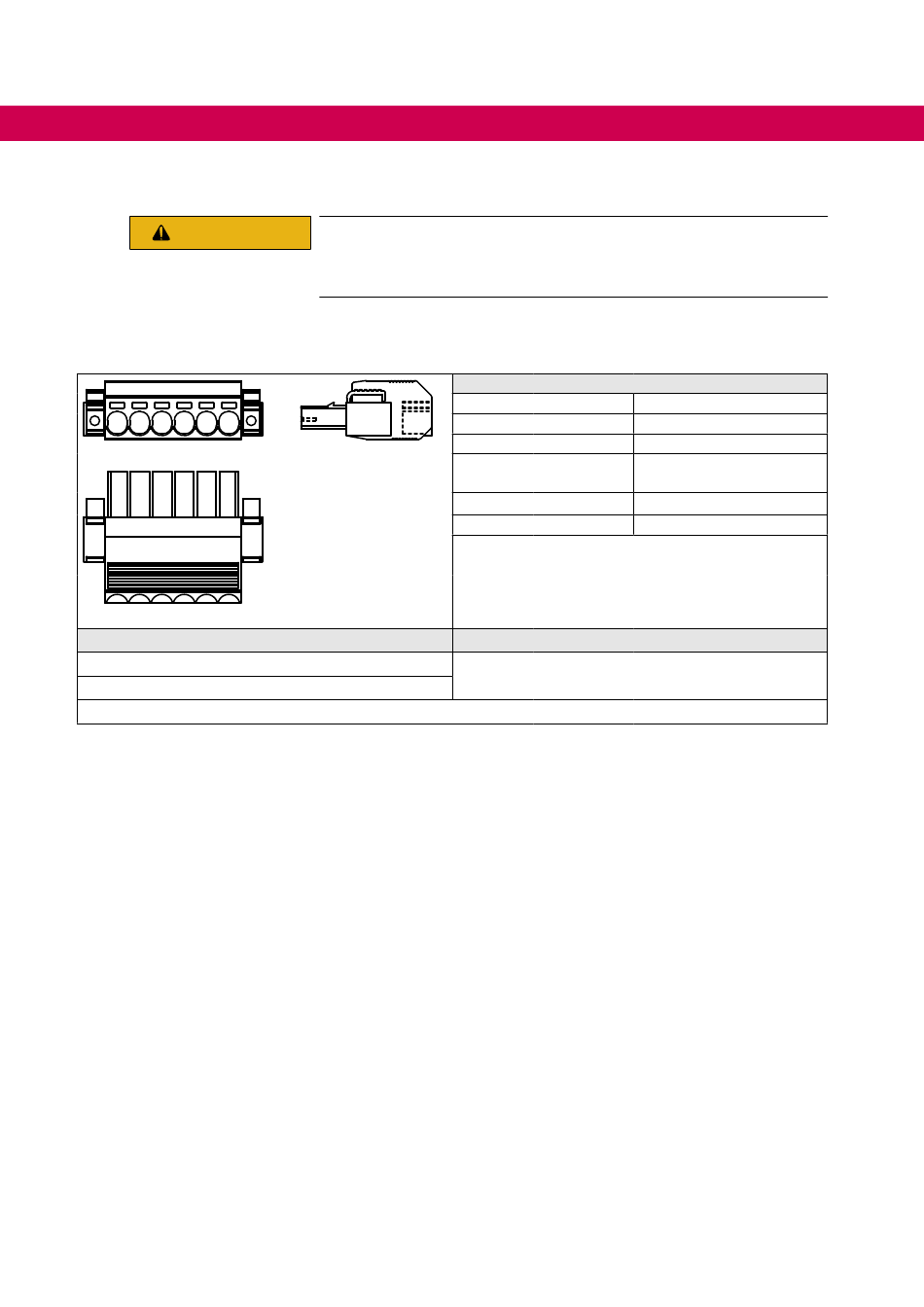

Abbildung 22: Klemmleiste X1B Anschluss eines Bremswiderstands
60
Minimalen Bremswiderstandswert nicht unterschreiten!
► Unterschreiten des minimalen Bremswiderstandswert zerstört den
Bremstransistor des Antriebsstromrichters.
++
R
Technische Daten
Typ
Schraubendreherklinge
Abisolierlänge
Zulässiger Leitungsquer-
schnitt der Klemme
Ohne Aderendhülse
Mit Aderendhülse
Funktion
Anschluss Bremswiderstand
Push-In Federanschluss
08 x 4,5
12 mm
24...10 AWG SOL
24...8 AWG STR
0,5...10 mm²
1,5...6 mm²
