KEB COMBIVERT S6 Gebrauchsanleitung Seite 32

ABMESSUNGEN UND GEwICHTE
3.2.3 Schaltschrankeinbau
Verlustleistung zur Schaltschrankauslegung =>
trieb". Abhängig von der Betriebsart / Auslastung kann hier ein geringerer Wert angesetzt
werden.

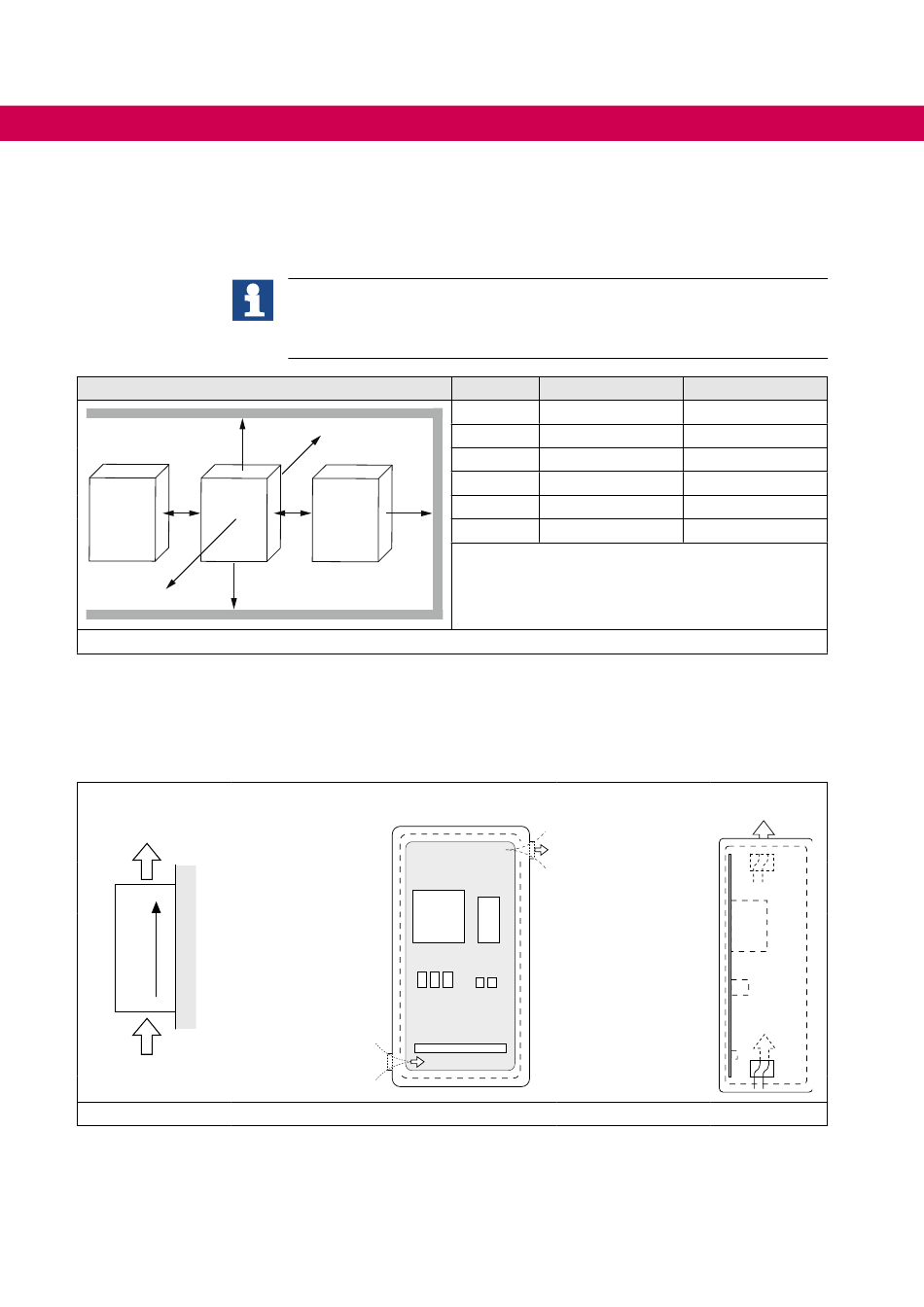

Einbauabstände
A
D
F
B
Abbildung 4: Einbauabstände
Wenn konstruktionsbedingt nicht auf eine Innenraumlüftung des Schaltschrankes ver-
zichtet werden kann, muss durch entsprechende Filter der Ansaugung von Fremdkör-
pern entgegen gewirkt werden.
Richtung des Luft-
stromes
Kühlmitteleintritt
Abbildung 5: Schaltschranklüftung
32
Montage des Antriebsstromrichters
Für einen betriebssicheren Betrieb, muss der Antriebsstromrichter ohne Ab-
stand auf einer glatten, geschlossenen, metallisch blanken Montageplatte
montiert werden.
E
D C
1)
Front- und Seitenansicht der Kühlmittelöffnungen
„3.4.6 Verlustleistung bei Bemessungsbe-
Maß Abstand in mm
A 150
B 100
C 30
D 0
E 0
F 50
1)
Abstand zu vorgelagerten Bedienelementen in der
Schaltschranktür.
Kühlmittelaustritt
Abstand in inch
6
4
1,2
0
0
2
