ANSCHLUSS DES LEISTUNGSTEILS
4.2.7.8 Verdrahtung des Motors
X1C
Legende
1 KEB COMBIVERT
2 Motorkabel
1)
3 Drehstrommotor
4 Temperaturüberwachung

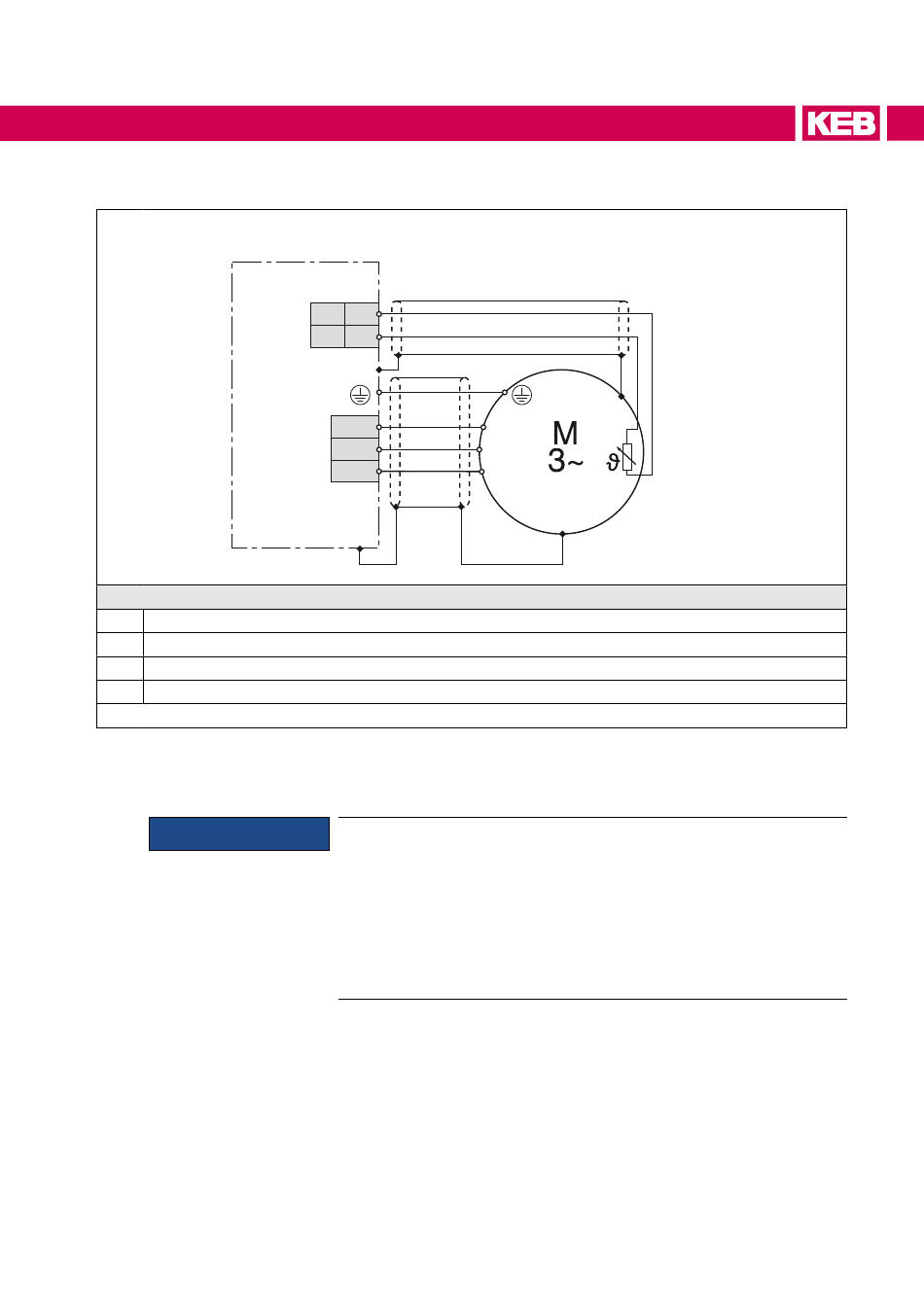

Abbildung 21: Verdrahtung des Motors
Schirm beidseitig und großflächig auf Funktionserde (Schirmblech oder Montageplatte) auflegen.
1)
Die Temperaturüberwachung ist optional erhältlich, =>
2)
ACHTUNG
➀ ➁
Control
P A/K
9 5
10
6
U
X1B V
W
2)
Anschluss der Temperaturerfassung!
► Anschlusskabel der Temperaturerfassung vom Motor (auch ge-
schirmt) nicht zusammen mit Steuerkabel verlegen.
► Innerhalb vom Motorkabel muss das Anschlusskabel der Tempera-
turerfassung mit einem zusätzlichem Schirm versehen sein (doppel-
te Abschirmung).
► Der Eingang der Temperaturerfassung ist basisisoliert.
➂
④
U
V
W
Gebrauchsanleitung „Steuerteil".
