Implantacijski impulsni generatori WaveWriter Alpha™ i WaveWriter Alpha™ Prime
Povezivanje elektrode, ekstenzije za elektrode, razdjelnika ili priključka
s IPG-om sa 16 kontakata
Napomena: ekstenzije za elektrode, adapteri i razdjelnici nisu pogodni za snimanje cijelog tijela MR-om.

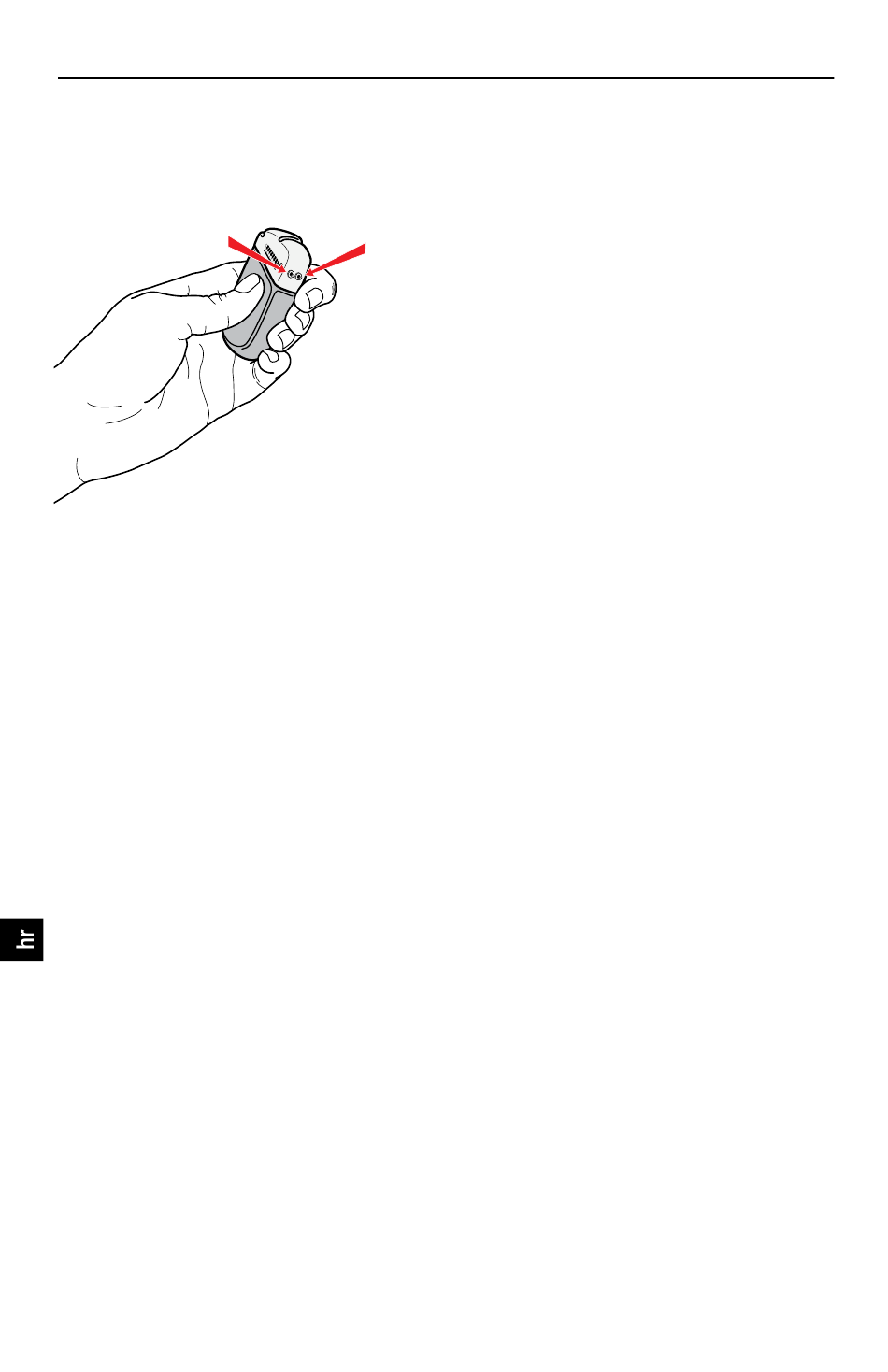

Priključci IPG-a imaju sljedeće oznake (pogledajte sliku 3):
C
sliku 3.
Priključci IPG-a C i D
• Linearne elektrode povezuju se s priključcima IPG-a C ili D.
• Za elektrodu Infinion 16 povežite kraj razdjelnika s trakama ucrtanima laserom (kontakti 1 – 8
elektrode Infinion 16) s lijevim priključkom C, a neoznačeni kraj razdjelnika (kontakti 9 – 16
elektrode Infinion 16) s desnim priključkom D.
• Za elektrode Infinion CX ili Infinion Pro povežite kraj koji je označen jednim markerom (kontakti
1 – 8 elektrode Infinion CX ili Infinion Pro) s priključkom C, a kraj koji je označen dvama markerima
(kontakti 9 – 16 elektrode Infinion CX ili Infinion Pro) s desnim priključkom D.
• Za kirurške elektrode Artisan i Artisan MRI 2 x 8 povežite lijevu stranu s priključkom C. Povežite
desnu stranu (laserski ucrtan kraj), kontakte 9 – 16, s desnim priključkom D.
Implantacijski impulsni generator
92959607-02
386 od 503
D
