WaveWriter Alpha™ och WaveWriter Alpha™ Prime Implanterbar pulsgenerator

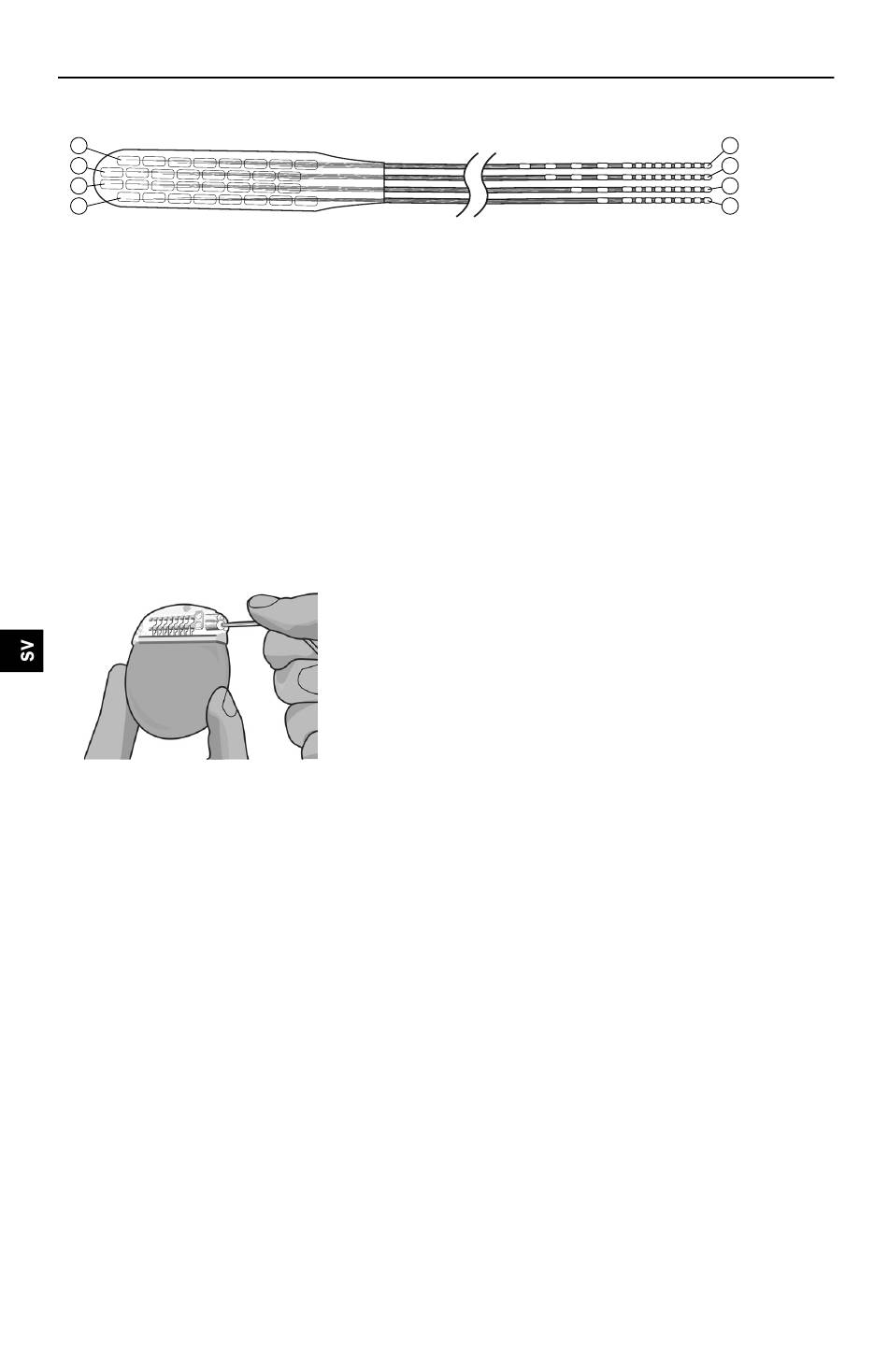

Exempel: 4 x 8 kirurgisk elektrod (elektroder vända nedåt) (se Figur 5).
4
3
2
1
1
Polerna 1–8
2
Polerna 9–16
3
Polerna 17–24
4
Polerna 25–32
Figur 5. Exempel på poler på en 4 x 8 kirurgisk elektrod
Ansluta till IPG:n
1. Sätt in elektroderna, elektrodförlängningarna, kontaktdelarna och/eller anslutningarna helt i IPG-
portarna, och var försiktig så att du inte trycker eller böjer den proximala änden av elektroden
(se Figur 6). Rätt införda stoppas elektroden, elektrodförlängningarna, kontaktdelarna och/eller
anslutningarna och fästringen placeras under anslutningsskruven.
Obs! Elektrodförlängningar, adaptrar och kontaktdelare är inte lämpliga för MR-helkroppsundersökningar.
Figur 6. Göra en införing i IPG-porten
2. För in en portkontakt i ej använda IPG-portar fullständigt.
Obs! Om du upplever svårigheter när en elektrod, elektrodförlängning, kontaktdelare, anslutning eller
portkontakt förs in kan du använda insexnyckeln för att lossa anslutningsskruven (moturs) och/
eller vrida elektroden försiktigt för att hjälpa införingen av den proximala änden.
Obs! Kontrollera impedansen innan anslutningsskruven dras åt för att bekräfta ordentlig kontakt.
IPG-enheten måste vara i kontakt med den subkutana fickan för korrekt mätning av impedans.
Implanterbar pulsgenerator
92959607-02
256 av 503
5
Ansluter till port A
6
Ansluter till port B
7
Ansluter till port C
8
Ansluter till port D
8
7
6
5
