Gerador de Impulsos Implantável WaveWriter Alpha™ e WaveWriter Alpha™ Prime

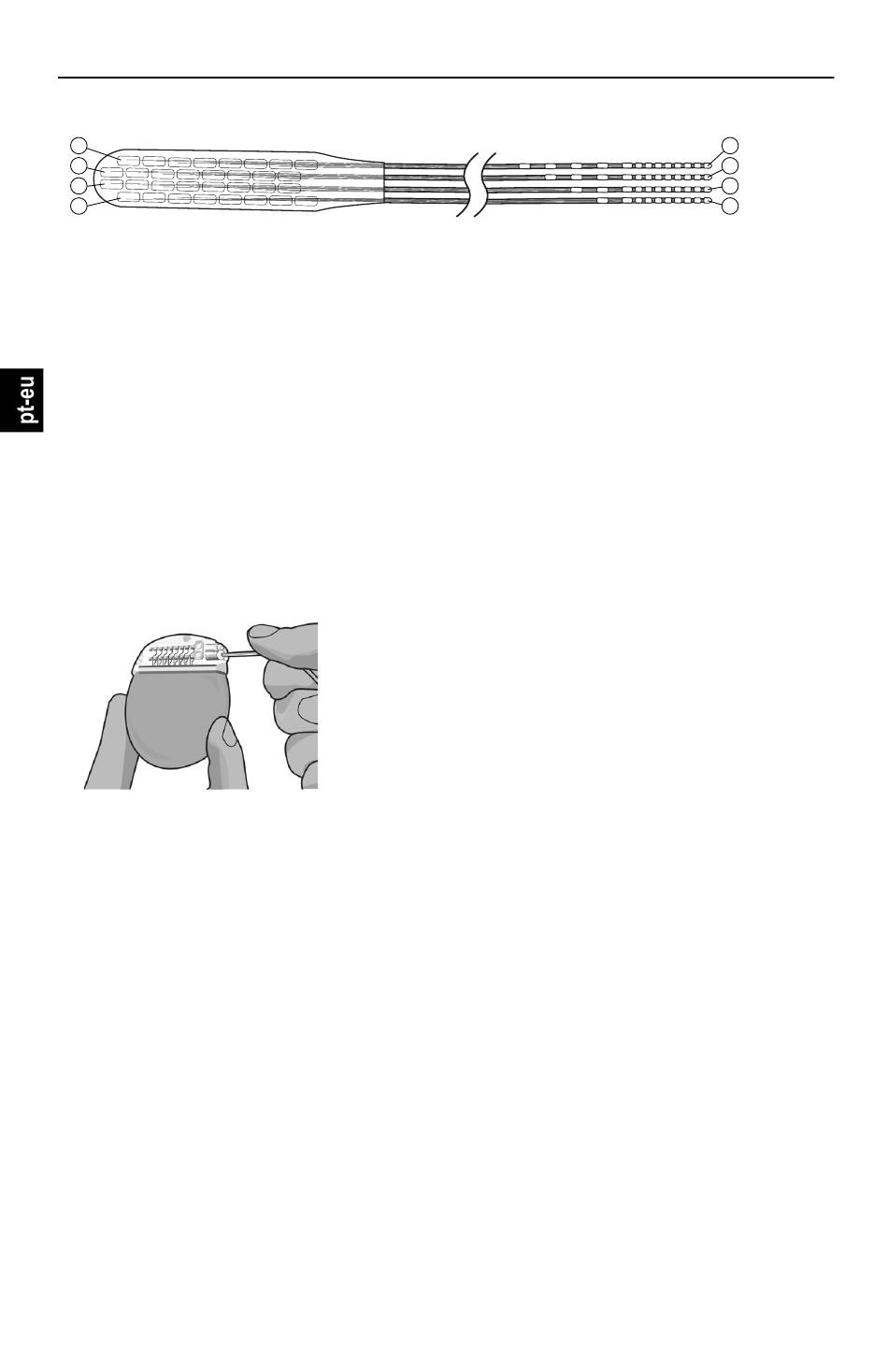

Exemplo: Elétrodo Cirúrgico 4x8 (Elétrodos virados para baixo) (consulte a Figura 5).
4
3
2
1
1
Contactos 1-8
2
Contactos 9-16
3
Contactos 17-24
4
Contactos 25-32
Figura 5. Exemplo de Contactos num Elétrodo Cirúrgico 4x8
Ligar ao IPG
1. Introduza completamente os Elétrodos, as Extensões de Elétrodos, os Divisores e/ou o(s)
Conector(es) nas Portas do IPG, tendo cuidado para não fazer pressão nem dobrar a extremidade
proximal do Elétrodo (consulte a Figura 6). Quando corretamente introduzidos, o Elétrodo, as
Extensões de Elétrodo, os Divisores e/ou Conector(es) irão parar ficando o anel de retenção
localizado sob o Parafuso de Ajuste.
Nota: as Extensões de Elétrodo, os Adaptadores e os Divisores não são elegíveis para exame
de RM de corpo inteiro.
Figura 6. Efetuar uma inserção na Porta do IPG
2. Introduza completamente uma Conexão Porta (obturador) nas portas não utilizadas do IPG.
Nota: se tiver dificuldade ao introduzir o Elétrodo, a Extensão de Elétrodo, o Divisor, o Conector
ou a Conexão Porta, utilize a Chave Sextavada para desapertar (no sentido contrário ao dos
ponteiros do relógio) o Parafuso de Ajuste e/ou rode cuidadosamente o Elétrodo para permitir
o avanço da extremidade proximal.
Nota: para confirmar que as ligações estão corretas, verifique as impedâncias antes de apertar
o Parafuso de Ajuste. O IPG tem de estar em contacto com a bolsa subcutânea, de modo
a medir as impedâncias com precisão.
Gerador de Impulsos Implantável
92959607-02
146 de 503
5
Ligação à porta A
6
Ligação à porta B
7
Ligação à porta C
8
Ligação à porta D
8
7
6
5
