Conexión de los electrodos, extensiones de electrodo o extensión
bifurcada en el GII de 32 contactos
Nota: Las extensiones de electrodo, los adaptadores y las extensiones bifurcadas no reúnen los
requisitos para una exploración de RM de cuerpo entero.

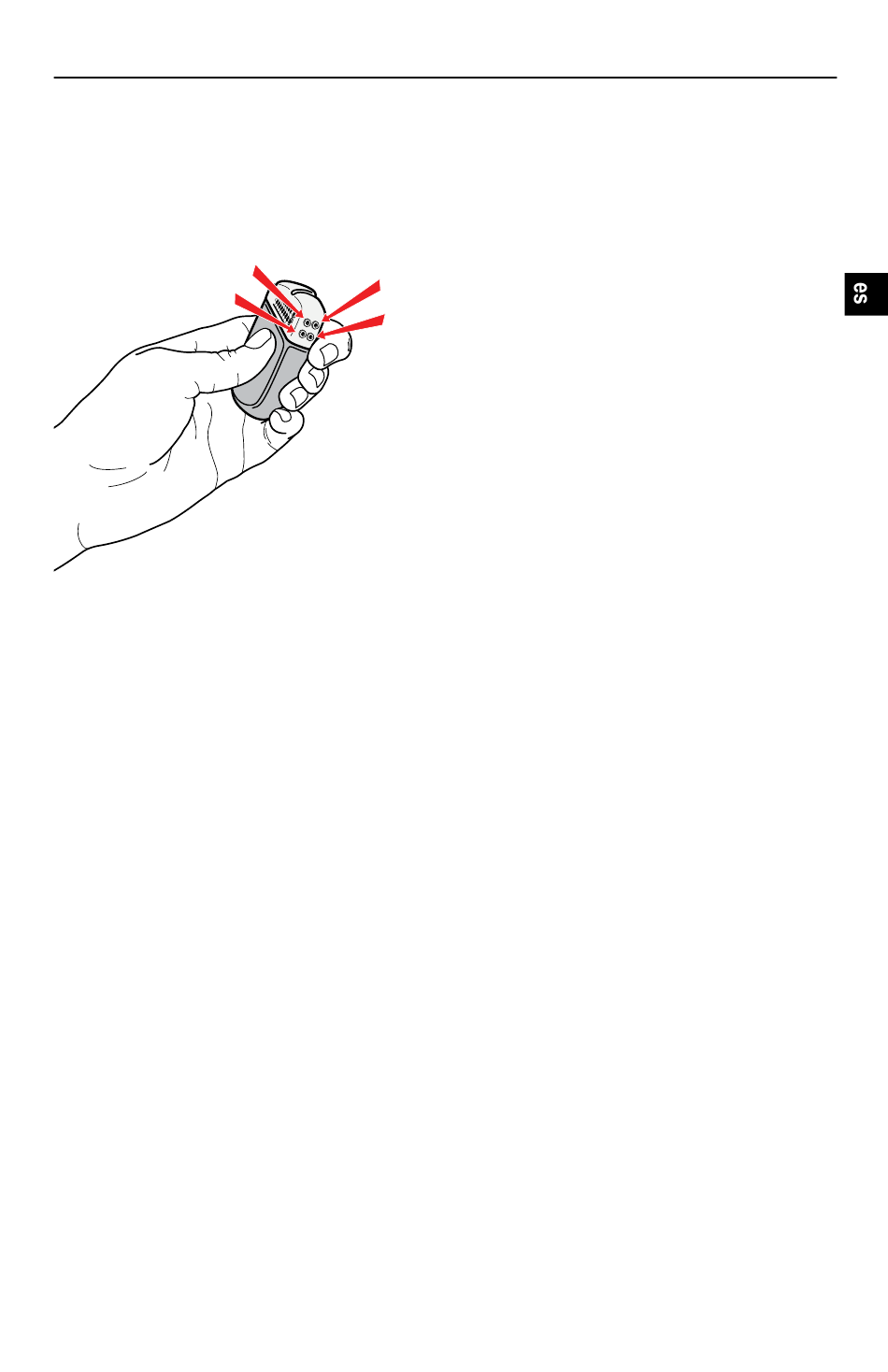

Los puertos del GII están etiquetados de este modo (consulte Figura 4).
C
Figura 4. Puertos del GII
Para su comodidad, conecte los electrodos o los extremos de la extensión bifurcada a los puertos del GII
que correspondan a sus ubicaciones, en los puntos de electrodos de la parte superior frente a la inferior
o la izquierda frente a la derecha. Por ejemplo:
• Electrodos superiores a los puertos A o B superiores del GII. Electrodos inferiores a los puertos C
o D del GII.
• En el caso del electrodo Infinion 16, conecte el extremo con bandas grabadas con láser de la
extensión bifurcada (contactos 1-8 del electrodo Infinion 16) a los puertos izquierdos A o C y el
extremo sin marcar de la extensión bifurcada (contactos 9-16 del electrodo Infinion 16) a los
puertos derechos B o D.
• En el caso del Electrodo Infinion CX o el Electrodo Infinion Pro, conecte el extremo con la banda
marcada (contactos 1-8 del Electrodo Infinion CX o el Electrodo Infinion Pro) a los puertos de la
izquierda A o C y el extremo con dos bandas marcadas (contactos 9-16 del Electrodo Infinion CX o
el Electrodo Infinion Pro) a los puertos de la derecha B o D.
• En el caso del electrodo quirúrgico 2x8 Artisan, conecte el lado izquierdo a los puertos de la
izquierda A o C. Conecte el lado derecho (el extremo con marcas de láser), contactos 9-16, a los
puertos de la derecha B o D.
• En el caso del cable quirúrgico 4x8, conecte el extremo del cable al GII de 32 contactos como sigue:
- Extremo del cable con una marca indicadora (contactos 1-8) al puerto A.
- Extremo del cable con dos marcas indicadoras (contactos 9-16) al puerto B.
- Extremo del cable con tres marcas indicadoras (contactos 17-24) al puerto C.
- Extremo del cable con cuatro marcas indicadoras (contactos 25-32) al puerto D.
A
B
D
Instrucciones de uso
Generador de impulsos implantable
92959607-02
101 de 503
