Pripojenie elektródy, predĺženia elektródy, rozdeľovača alebo konektora
k 32-kontaktnému implantovateľnému generátoru impulzov
Poznámka: Predĺženia elektródy, adaptéry a rozdeľovače nie sú kompatibilné s celotelovým
vyšetrením MR.

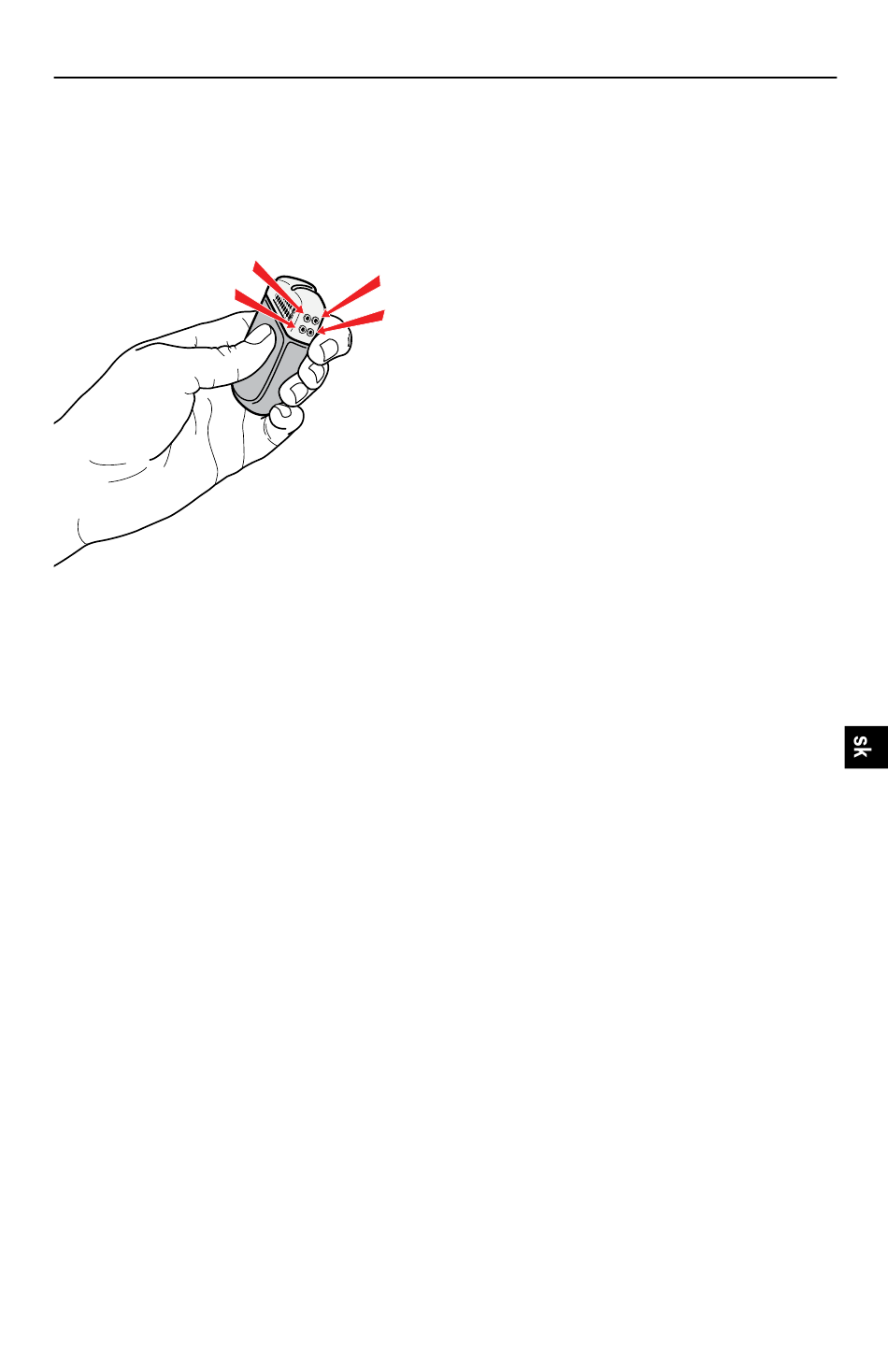

Porty implantovateľného generátora impulzov sú označené nasledovne (pozrite si Obrázok 4)
C
Obrázok 4. Porty implantovateľného generátora impulzov
Pre pohodlnejšiu prácu pripojte elektródy alebo koncovky rozdeľovača k portom implantovateľného
generátora impulzov podľa ich umiestnenia, horné verzus dolné alebo ľavé verzus pravé polohy
elektród. Napríklad:
• Horné elektródy k vrchným portom A alebo B implantovateľného generátora impulzov. Spodné
elektródy k portom C alebo D implantovateľného generátora impulzov.
• Pri elektródach Infinion 16 pripojte koncovku rozdeľovača s laserovo vyleptanými pásikmi (kontakty
1 – 8 elektródy Infinion 16) k ľavým portom A alebo C a neoznačenú koncovku rozdeľovača
(kontakty 9 – 16 elektródy Infinion 16) k pravým portom B alebo D.
• Pri elektróde Infinion CX alebo Infinion Pro pripojte koniec s jedným označovacím prúžkom (kontakty
1 – 8 elektródy Infinion CX alebo Infinion Pro) k ľavým portom A alebo C a koniec s dvoma označovacími
prúžkami (kontakty 9 – 16 elektródy Infinion CX alebo Infinion Pro) k pravým portom B alebo D.
• Pri chirurgickej elektróde Artisan 2x8 pripojte ľavú stranu k ľavým portom A alebo C. Pravú stranu
(laserovo vyleptaná koncovka), kontakty 9 – 16 pripojte k pravým portom B alebo D.
• Pri chirurgických elektródach 4x8 pripojte koncovku elektródy k 32-kontaktnému IPG podľa
nasledujúceho postupu:
– koncovku elektródy s jedným označovacím prúžkom (kontakty 1 – 8) k portu A,
– koncovku elektródy s dvomi označovacími prúžkami (kontakty 9 – 16) k portu B,
– koncovku elektródy s tromi označovacími prúžkami (kontakty 17 – 24) k portu C,
– koncovku elektródy so štyrmi označovacími prúžkami (kontakty 25 – 32) k portu D.
A
B
D
Návod na použitie
Implantovateľný generátor impulzov
92959607-02
299 z 503
