Připojení elektrody, prodlužovacího prvku elektrody, rozdělovače nebo
konektoru ke 32kontaktnímu generátoru IPG
Poznámka: Prodlužovací prvky elektrod, adaptéry ani rozdělovače nejsou plně způsobilé k vyšetřením
celého těla systémem MRI.

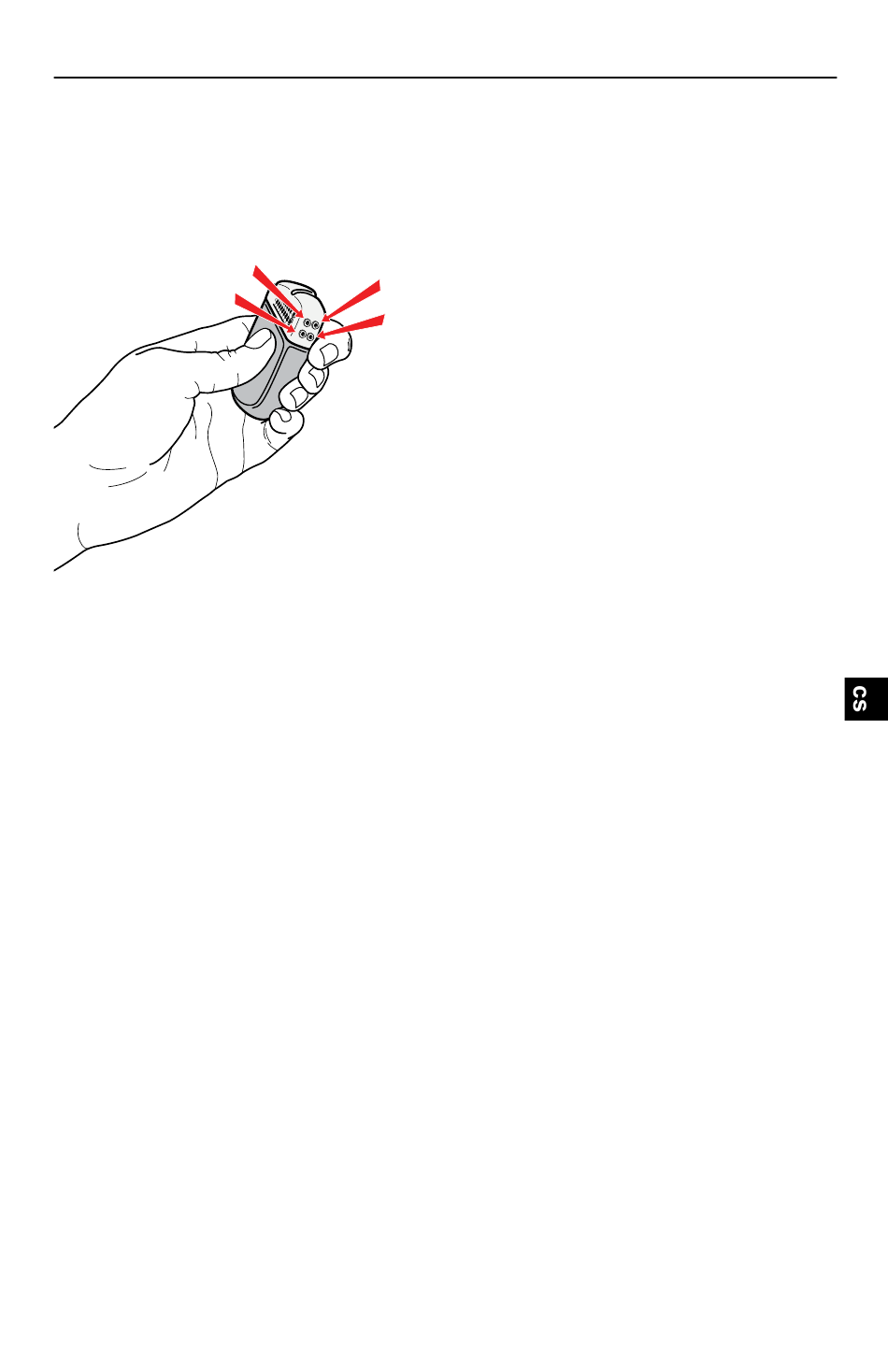

Porty generátoru IPG jsou označeny následovně (viz Obrázek 4).
C
Obrázek 4. Porty generátoru IPG
Za účelem usnadnění připojte zakončení elektrod nebo rozdělovače k portům generátoru IPG tak, jak to
odpovídá jejich umístění, tedy horní proti spodnímu nebo levé proti pravému umístění elektrody. Například:
• Horní elektrody k horním portům A či B generátoru IPG. Spodní elektrody k portům C
či D generátoru.
• U elektrody Infinion 16 připojte zakončení rozdělovače s laserem vyleptanými proužky
(kontakty 1–8 na elektrodě Infinion 16) k levým portům A nebo C a neoznačené zakončení
rozdělovače (kontakty 9–16 na elektrodě Infinion 16) k pravým portům B nebo D.
• U elektrody Infinion CX nebo Infinion Pro připojte zakončení s jednou značkou (kontakty 1-8 na
elektrodě Infinion CX nebo Infinion Pro) k levému portu A nebo C a zakončení se dvěma značkami
(kontakty 9-16 na elektrodě Infinion CX nebo Infinion Pro) k pravému portu B nebo D.
• U chirurgické elektrody Artisan 2x8 připojte levou stranu k levým portům A nebo C. Pravou stranu
(zakončení s laserovým leptáním), tedy kontakty 9–16, připojte k pravým portům B nebo D.
• U chirurgických elektrod 4 x 8 připojte zakončení elektrody ke 32kontaktnímu generátoru
IPG následovně:
- Zakončení elektrody označené jedním proužkem (kontakty 1–8) k portu A.
- Zakončení elektrody označené dvěma proužky (kontakty 9–16) k portu B.
- Zakončení elektrody označené třemi proužky (kontakty 17–24) k portu C.
- Zakončení elektrody označené čtyřmi proužky (kontakty 25–32) k portu D.
A
B
D
Pokyny k použití
Implantovatelný generátor impulzů
92959607-02
277 z 503
