Implanterbar WaveWriter Alpha™- og WaveWriter Alpha™ Prime-impulsgenerator
Eksempel: Kirurgisk elektrode 4x8 (elektroder vender nedad) (se Figur 5)
4
3
2
1
1
Kontaktelementerne 1-8
2
Kontaktelementerne 9-16
3
Kontaktelementerne 17-24
4
Kontaktelementerne 25-32

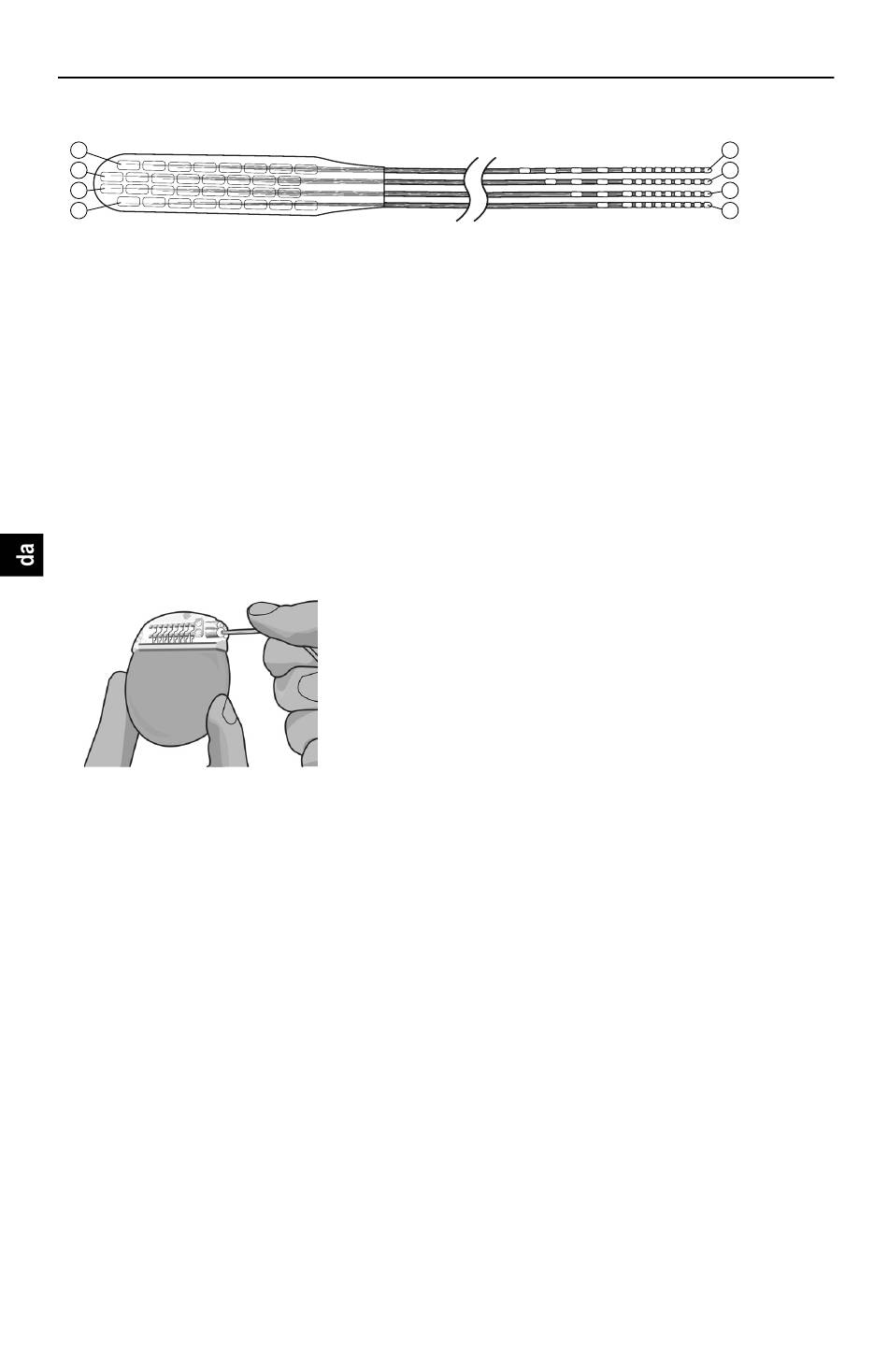

Figur 5. Eksempel på kontaktelementer på en kirurgisk elektrode 4x8
Tilslutning til IPG'en
1. Indfør elektroderne, elektrodeforlængerne, splitterne og/eller konnektor(erne) forsigtigt helt
i IPG-portene, mens du undgår at belaste eller bøje elektrodens proksimale ende (se Figur 6).
Når elektroden, elektrodeforlængerne, splitterne og/eller konnektorerne er indsat korrekt, stopper de,
og holderingen vil være placeret under stilleskruen.
Bemærk: Elektrodeforlængere, adaptere og splittere er ikke egnede til MR-scanning af hele kroppen.
Figur 6. Indføring i IPG-porten
2. Før et portstik helt ind i de ledige IPG-porte.
Bemærk: Hvis der opstår vanskeligheder med at indføre elektroden, elektrodeforlængeren, splitteren,
konnektoren eller portstikket, skal du anvende unbrakonøglen til at løsne stilleskruen (dreje
mod uret) og/eller rotere elektroden forsigtigt for at føre den proksimale ende fremad.
Bemærk: For at sikre, at tilslutningerne er korrekte skal du kontrollere impedanserne, inden du
strammer stilleskruen. IPG'en skal være i kontakt med subkutanlommen for at måle
impedansen præcist.
Implanterbar impulsgenerator
92959607-02
212 af 503
5
Tilsluttes til port A
6
Tilsluttes til port B
7
Tilsluttes til port C
8
Tilsluttes port D
8
7
6
5
