6 | Montage

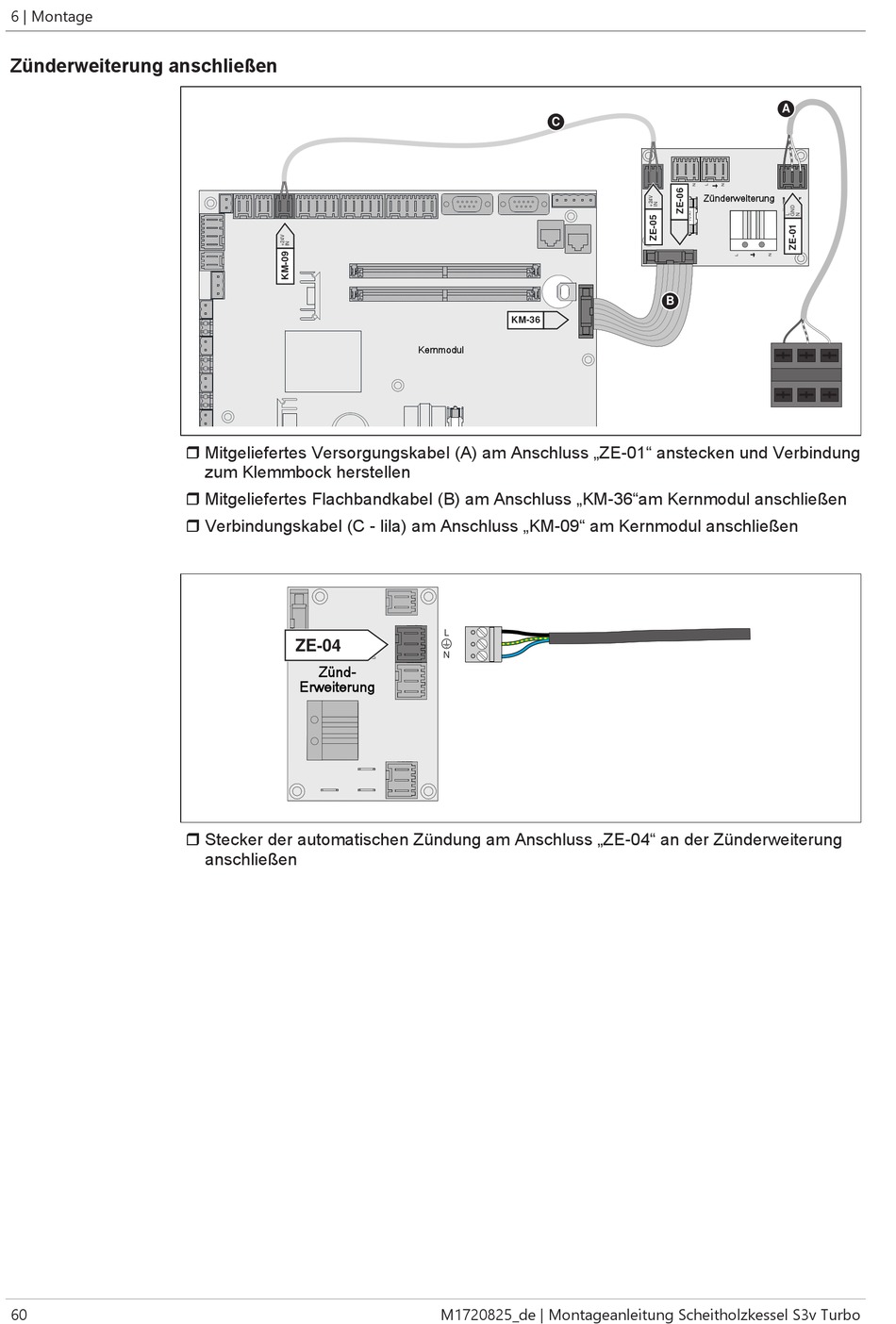

Zünderweiterung anschließen
60
r Mitgeliefertes Versorgungskabel (A) am Anschluss „ZE-01" anstecken und Verbindung
zum Klemmbock herstellen
r Mitgeliefertes Flachbandkabel (B) am Anschluss „KM-36"am Kernmodul anschließen
r Verbindungskabel (C - lila) am Anschluss „KM-09" am Kernmodul anschließen
ZE-04
Zünd-
Erweiterung
r Stecker der automatischen Zündung am Anschluss „ZE-04" an der Zünderweiterung
anschließen
C
Kernmodul
L
N
M1720825_de | Montageanleitung Scheitholzkessel S3v Turbo
A
Zünderweiterung
B
