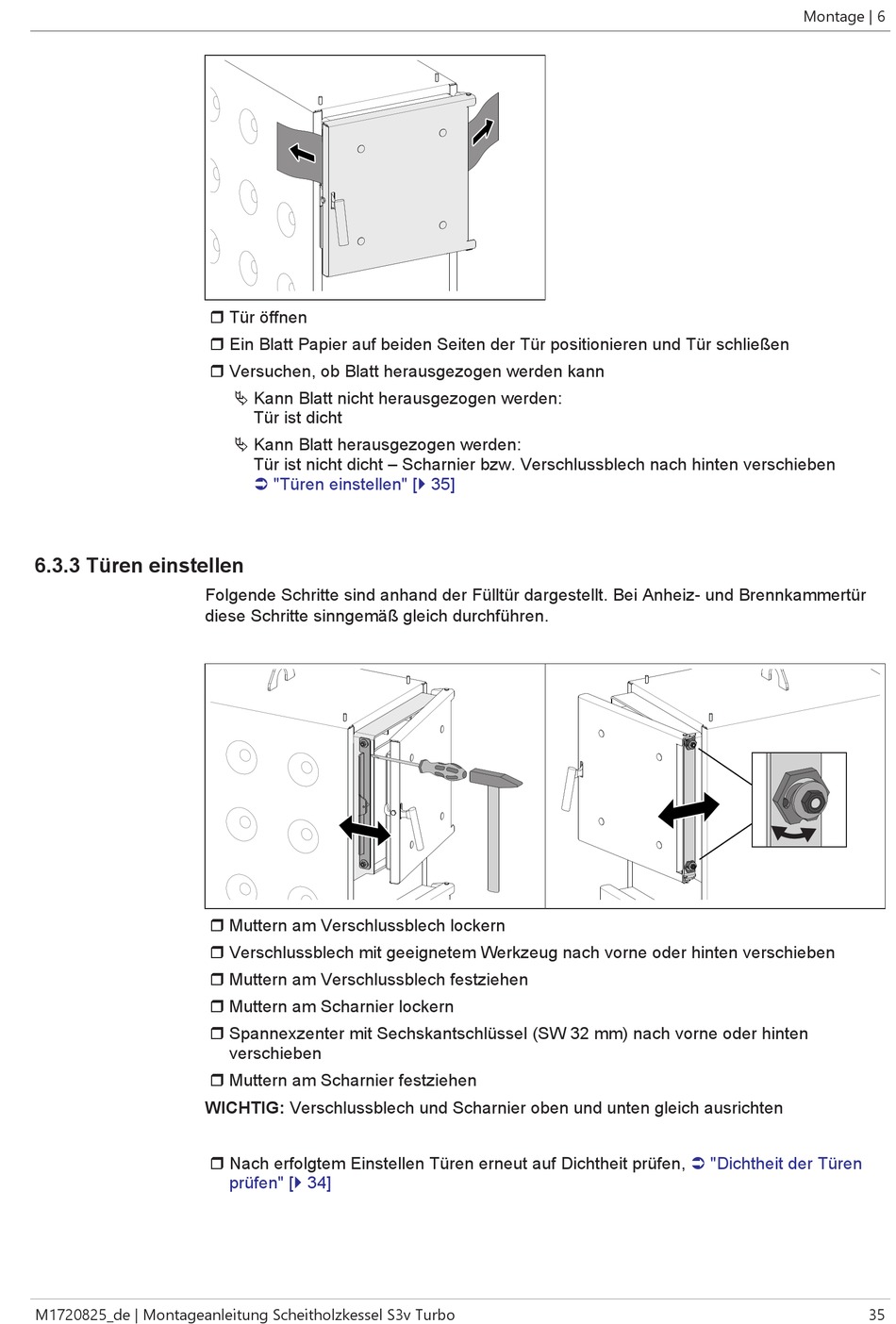

6.3.3 Türen einstellen
M1720825_de | Montageanleitung Scheitholzkessel S3v Turbo
r Tür öffnen
r Ein Blatt Papier auf beiden Seiten der Tür positionieren und Tür schließen
r Versuchen, ob Blatt herausgezogen werden kann
Ä Kann Blatt nicht herausgezogen werden:
Tür ist dicht
Ä Kann Blatt herausgezogen werden:
Tür ist nicht dicht – Scharnier bzw. Verschlussblech nach hinten verschieben
Ü "Türen einstellen" [} 35]
Folgende Schritte sind anhand der Fülltür dargestellt. Bei Anheiz- und Brennkammertür
diese Schritte sinngemäß gleich durchführen.
r Muttern am Verschlussblech lockern
r Verschlussblech mit geeignetem Werkzeug nach vorne oder hinten verschieben
r Muttern am Verschlussblech festziehen
r Muttern am Scharnier lockern
r Spannexzenter mit Sechskantschlüssel (SW 32 mm) nach vorne oder hinten
verschieben
r Muttern am Scharnier festziehen
WICHTIG: Verschlussblech und Scharnier oben und unten gleich ausrichten
r Nach erfolgtem Einstellen Türen erneut auf Dichtheit prüfen,
prüfen" [} 34]
Montage | 6
Ü "Dichtheit der Türen
35
