6 | Montage

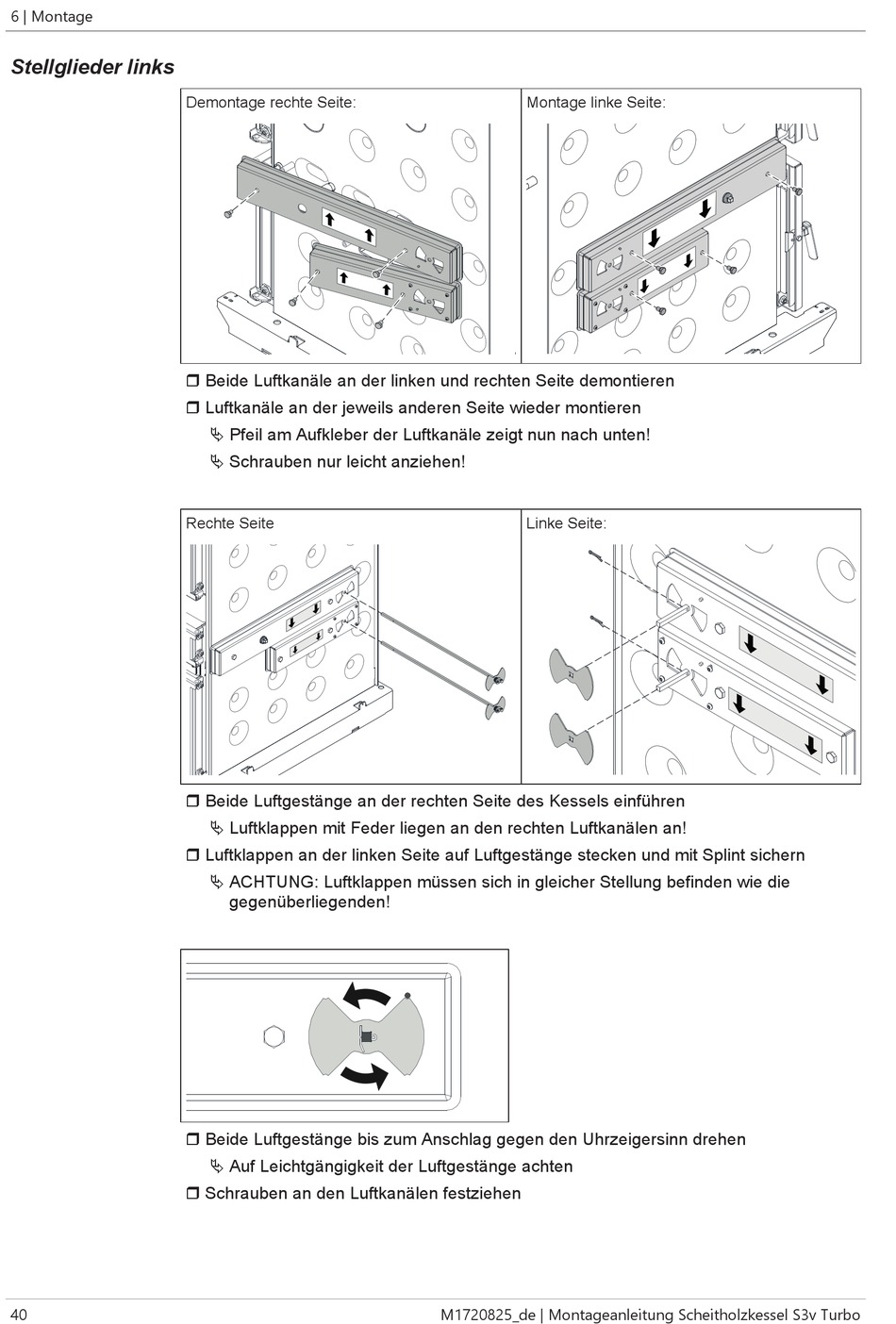

Stellglieder links
40
Demontage rechte Seite:
r Beide Luftkanäle an der linken und rechten Seite demontieren
r Luftkanäle an der jeweils anderen Seite wieder montieren
Ä Pfeil am Aufkleber der Luftkanäle zeigt nun nach unten!
Ä Schrauben nur leicht anziehen!
Rechte Seite
r Beide Luftgestänge an der rechten Seite des Kessels einführen
Ä Luftklappen mit Feder liegen an den rechten Luftkanälen an!
r Luftklappen an der linken Seite auf Luftgestänge stecken und mit Splint sichern
Ä ACHTUNG: Luftklappen müssen sich in gleicher Stellung befinden wie die
gegenüberliegenden!
r Beide Luftgestänge bis zum Anschlag gegen den Uhrzeigersinn drehen
Ä Auf Leichtgängigkeit der Luftgestänge achten
r Schrauben an den Luftkanälen festziehen
Montage linke Seite:
Linke Seite:
M1720825_de | Montageanleitung Scheitholzkessel S3v Turbo
