6 | Montage

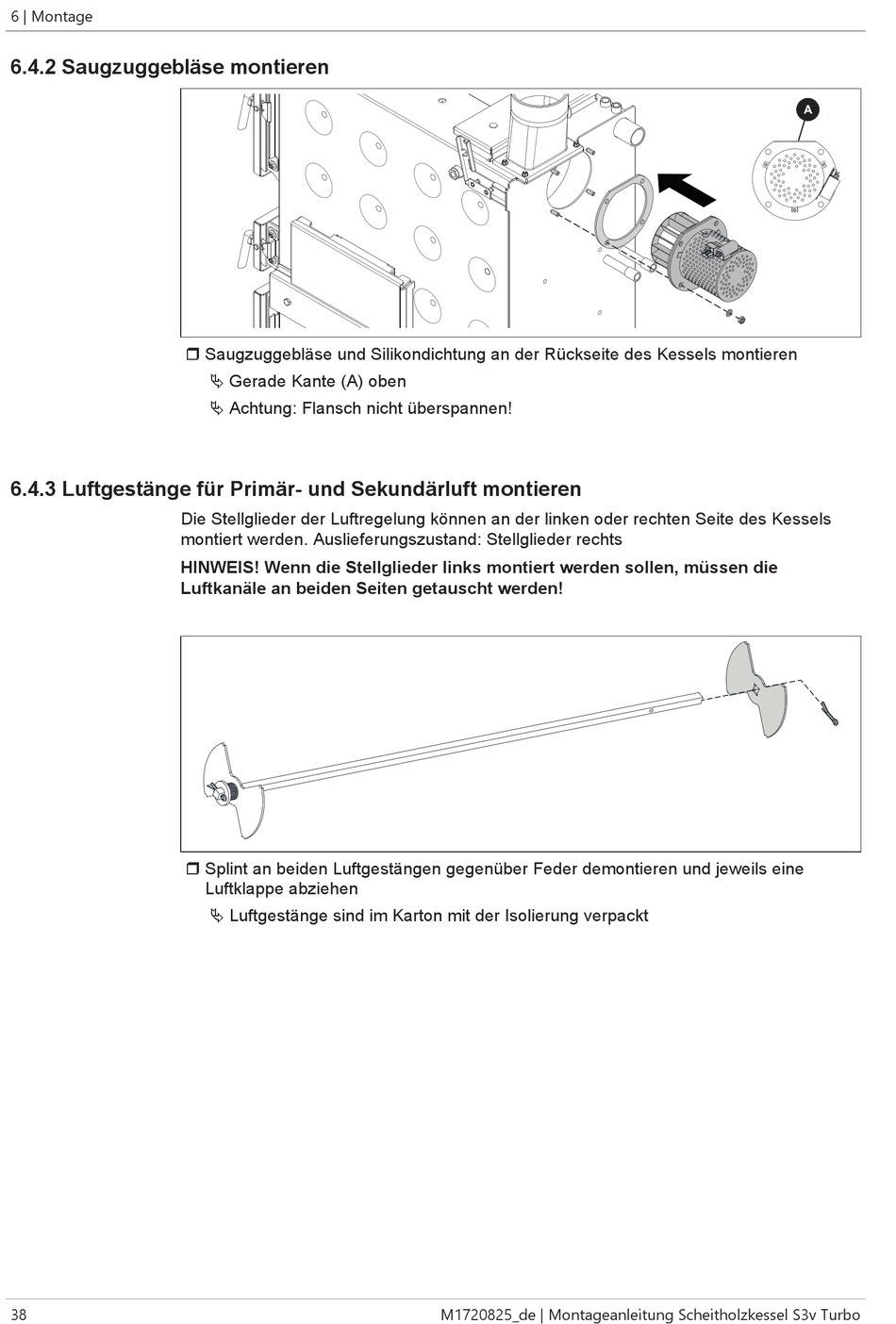

6.4.2 Saugzuggebläse montieren
6.4.3 Luftgestänge für Primär- und Sekundärluft montieren
38
r Saugzuggebläse und Silikondichtung an der Rückseite des Kessels montieren
Ä Gerade Kante (A) oben
Ä Achtung: Flansch nicht überspannen!
Die Stellglieder der Luftregelung können an der linken oder rechten Seite des Kessels
montiert werden. Auslieferungszustand: Stellglieder rechts
HINWEIS! Wenn die Stellglieder links montiert werden sollen, müssen die
Luftkanäle an beiden Seiten getauscht werden!
r Splint an beiden Luftgestängen gegenüber Feder demontieren und jeweils eine
Luftklappe abziehen
Ä Luftgestänge sind im Karton mit der Isolierung verpackt
M1720825_de | Montageanleitung Scheitholzkessel S3v Turbo
