6 | Montage

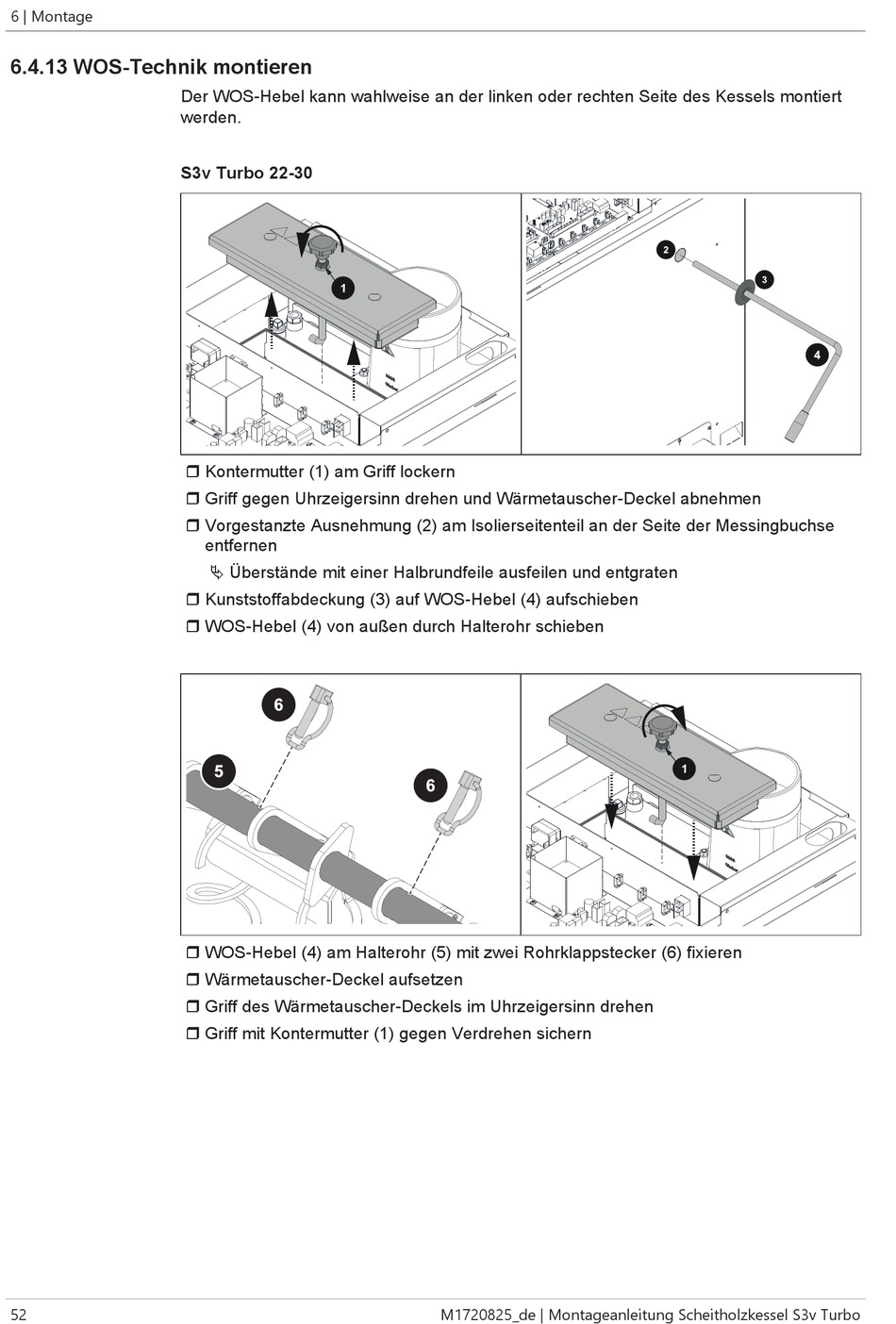

6.4.13 WOS-Technik montieren
52
Der WOS-Hebel kann wahlweise an der linken oder rechten Seite des Kessels montiert
werden.
S3v Turbo 22-30
r Kontermutter (1) am Griff lockern
r Griff gegen Uhrzeigersinn drehen und Wärmetauscher-Deckel abnehmen
r Vorgestanzte Ausnehmung (2) am Isolierseitenteil an der Seite der Messingbuchse
entfernen
Ä Überstände mit einer Halbrundfeile ausfeilen und entgraten
r Kunststoffabdeckung (3) auf WOS-Hebel (4) aufschieben
r WOS-Hebel (4) von außen durch Halterohr schieben
r WOS-Hebel (4) am Halterohr (5) mit zwei Rohrklappstecker (6) fixieren
r Wärmetauscher-Deckel aufsetzen
r Griff des Wärmetauscher-Deckels im Uhrzeigersinn drehen
r Griff mit Kontermutter (1) gegen Verdrehen sichern
M1720825_de | Montageanleitung Scheitholzkessel S3v Turbo
